Truma ElektrikSet Instructions De Montage page 9

Sert à la connexion électrique du convertisseur tg 1000 sinus à une batterie complémentaire et à l'alternateur
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 6

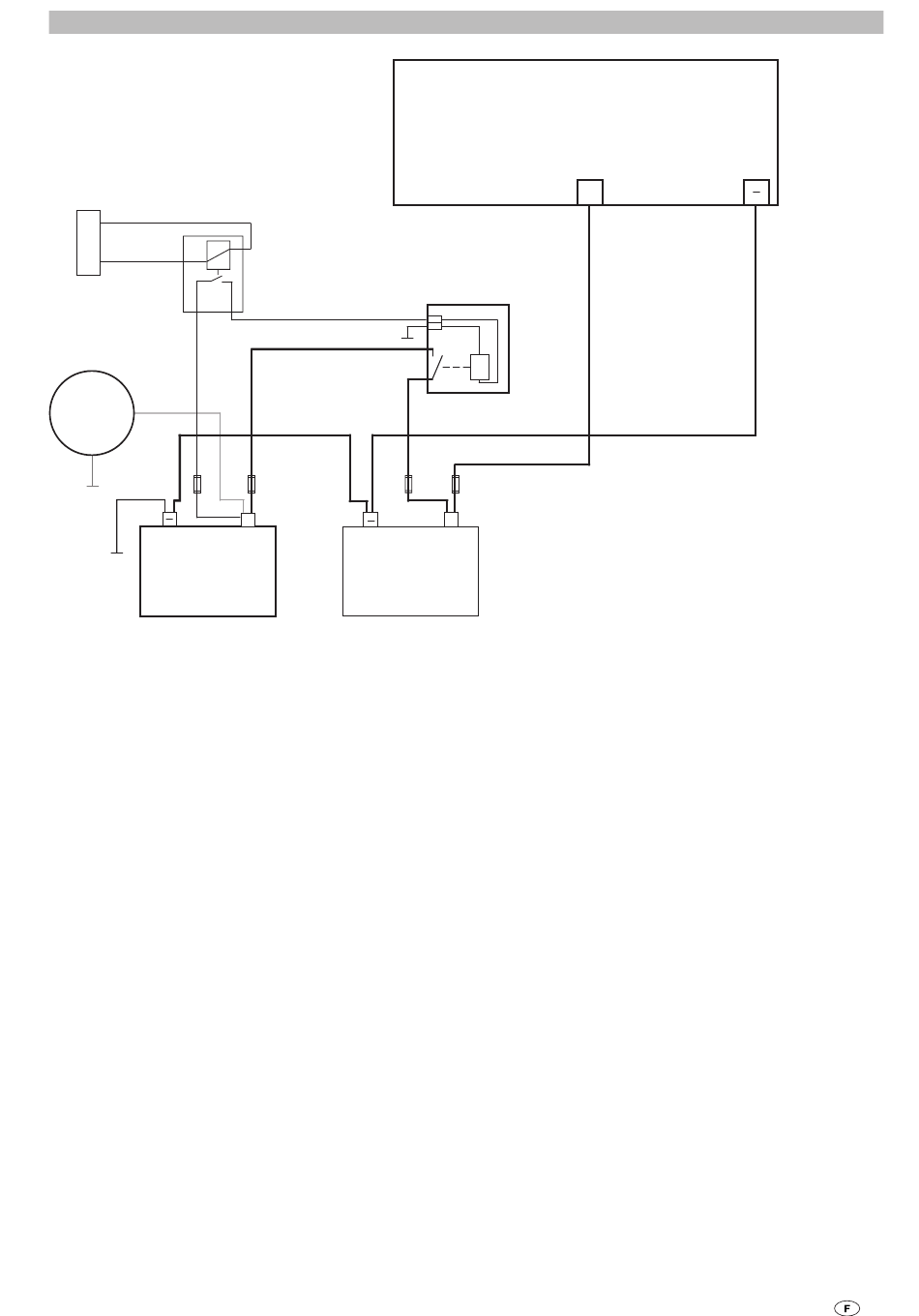

Schéma de connexion 2
+12 V
13
2
85
30
D+
B+
(12 V)
➊ Batterie de démarrage
➋ Batterie complémentaire
➌ Relais de coupure (100 A)
➍ Alternateur
➎ Fusible 5 A, à action retardée moyenne, 20 x 5 mm (remplacement uniquement contre un fusible de construction identique)
➏ Fusible 125 A (remplacement uniquement contre un fusible de construction identique)
➐ Substitut D+ ; connecteur à fiches C036 L1A, (mode d'emploi installation électrique Fiat, chapitre 4.1)
➑ Relais D+
86
87
+
+
TG 1000 sinus
l
h
+
9
