EVOLVE 50 Portable Column System
7.
8.
9.
Remarque!
Les repères et instructions sur le panneau de l'amplificateur peuvent varier.
10. MAINS IN – L'appareil reçoit son alimentation via la prise MAINS IN. Seul le cordon
11. POWER – Commutateur CA pour allumer ou éteindre l'appareil. L'écran LCD s'allume
5.2
État système
Normal
1
2
3
4

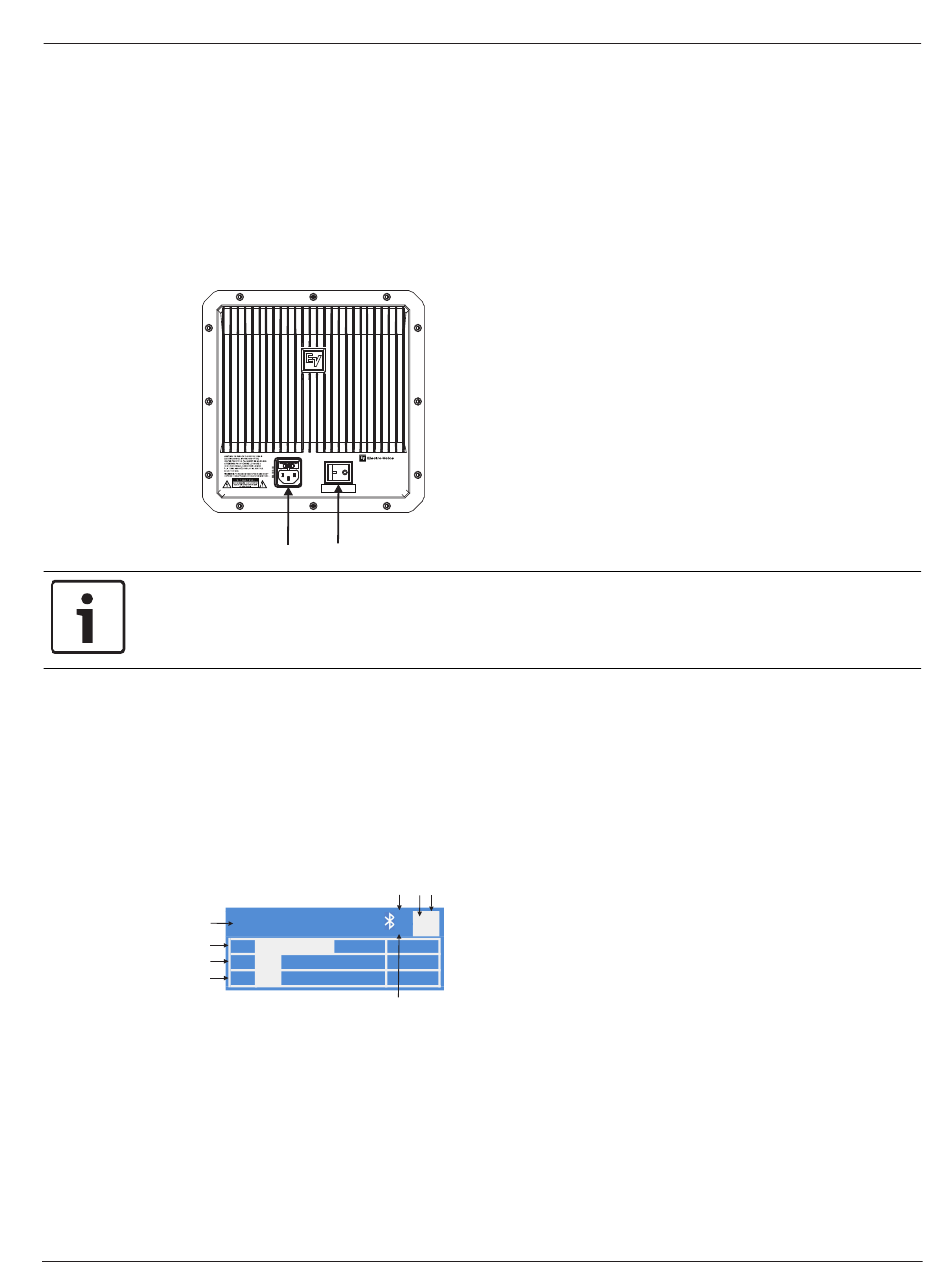

Figure 5.1: Écran d'accueil d'état normal du système incluant l'état Bluetooth®
1.
2.
3.
4.
5.
Electro-Voice
INPUT – INPUT 1/2 MIC/LINE entrée ligne symétrique pour la connexion d'une source de
signal de niveau de ligne (mélangeur par exemple, etc.) ou d'un microphone. Il est
possible d'établir une connexion via des fiches de type TRS ou XLR. Dans la mesure du
possible, un signal symétrique est toujours préférable pour une meilleure protection
contre un bruit potentiel ou des interférences HF.
Connecteur RCA INPUT 3 – INPUT 3 AUX IN entrée type RCA stéréo asymétrique pour la
connexion de sources telles que des lecteurs CD ou MP3.
Connecteur 3,5 mm INPUT 3 – Entrée mono symétrique ou stéréo asymétrique pour
téléphones portables, ordinateurs portables, etc.
FUSE T5AL/250V
REPLACE AS MARKED
POWER
ON
OFF
EVOLVE 50
BOSCH SECURITY SYSTEMS, INC
14450 FAIRPORT, NY, USA
FOR INDONESIA ONLY:
IMPORTED BY / DIIMPOR OLEH
BOSCH SICHERHEITSSYSTEME GMBH
PT ROBERT BOSCH
85626 GRASBRUNN, GERMANY
JAKARTA, INDONESIA
www.electrovoice.com
|
MADE IN CHINA
OPERATING VOLTAGE / TEGANGAN:
100-240V AC / 50-60 Hz
11
10
d'alimentation fourni peut être utilisé. Ne connectez l'appareil qu'à un réseau
d'alimentation répondant aux exigences indiquées sur la plaque signalétique.
environ 3 secondes après l'allumage de l'appareil.
5
C
LEVEL
0dB
S
IN1
IN2
IN3
8
LEVEL – indique le gain principal du système en dB. La plage varie de la coupure du son à
+10 dB, par pas de 1 dB.
IN1 – Le vumètre affiche le niveau de signal de l'entrée INPUT 1 vers le connecteur XLR
INPUT 1 de l'amplificateur. IN1 et IN2 fonctionnent de manière indépendante.
IN2 – Le vumètre affiche le niveau de signal de l'entrée INPUT 2 vers le connecteur XLR
INPUT 2 de l'amplificateur. IN1 et IN2 fonctionnent de manière indépendante.
IN3 – Le vumètre affiche le niveau de signal d'INPUT 3.
C - Application de contrôle ; les options disponibles sont les suivantes :
OFF - DÉSACTIVÉ
6 7
E
1
Installation manual
DSP de l'amplificateur | fr
2018-11 | 04 |
17
