Mode à distance « Remote »
Le bloc d'alimentation de laboratoire peut être commandé à distance par le biais d'une tension continue
externe. La tension de commande est de 0 à 2,3 VCC et règle proportionnellement toute la plage de
réglage de la sortie correspondante. Le fonctionnement à distance n'est possible que dans les modes
individuel et en série.
Les boutons de réglage du courant des deux sorties ne doivent pas être en posi-
tion Minimum (butée gauche), car la plage de réglage complète de la tension ne
pourra pas être utilisée le cas échéant. Les boutons de réglage de la tension
pour le mode à distance doivent se trouver en position Maximum afin de per-
mettre la plage de réglage complète.
Retirez les consommateurs raccordés des sorties A et B et arrêtez le bloc d'alimentation.
Otez le cache en plastique du bornier correspondant, situé au dos de l'appareil. Bornier (28) pour sortie
A, bornier (29) pour sortie B.

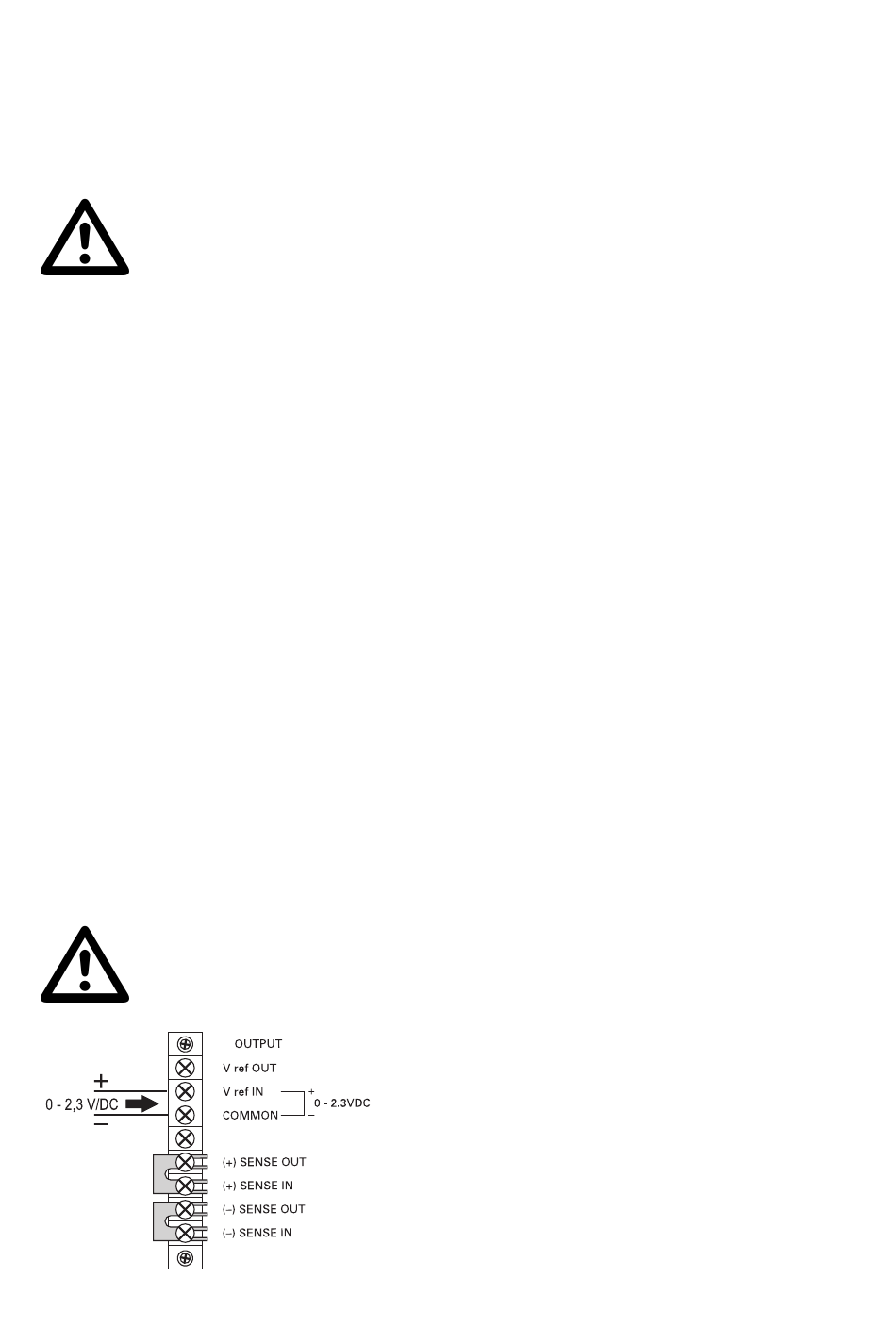

Enlevez le shunt entre les bornes « V ref OUT » et « V ref IN »
Raccordez la borne positive de la tension de commande externe à la borne « V ref IN » et la borne néga-
tive à la borne « COMMON ».
Replacez le cache en plastique sur le bornier.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionne-
ment (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur pour le mode individuel ou en série. L'indicateur rouge au-dessus de l'interrupteur
s'allume.
Réglez la limitation du courant selon vos spécifications, comme décrit au chapitre « Mise en service ».
Le réglage de la tension ne s'effectue plus que via la tension de commande alimentée par une source
externe.
Vérifiez à nouveau la tension de sortie correcte réglée.
Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille
bleue « - » de la sortie correspondante.
Le consommateur raccordé peut maintenant être mis en marche.
Pour le mode de réglage normal via le bouton de réglage situé sur l'appareil, le
shunt arrière entre les bornes « V ref OUT » et « V ref IN » doit être réutilisé.
