4 - RACCORDEMENT ELECTRIQUE
- L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture
des contacts d'au moins 3 mm.
- L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100
pour la France).
- L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant
assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant
une baignoire ou une douche.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d'éviter un danger.
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

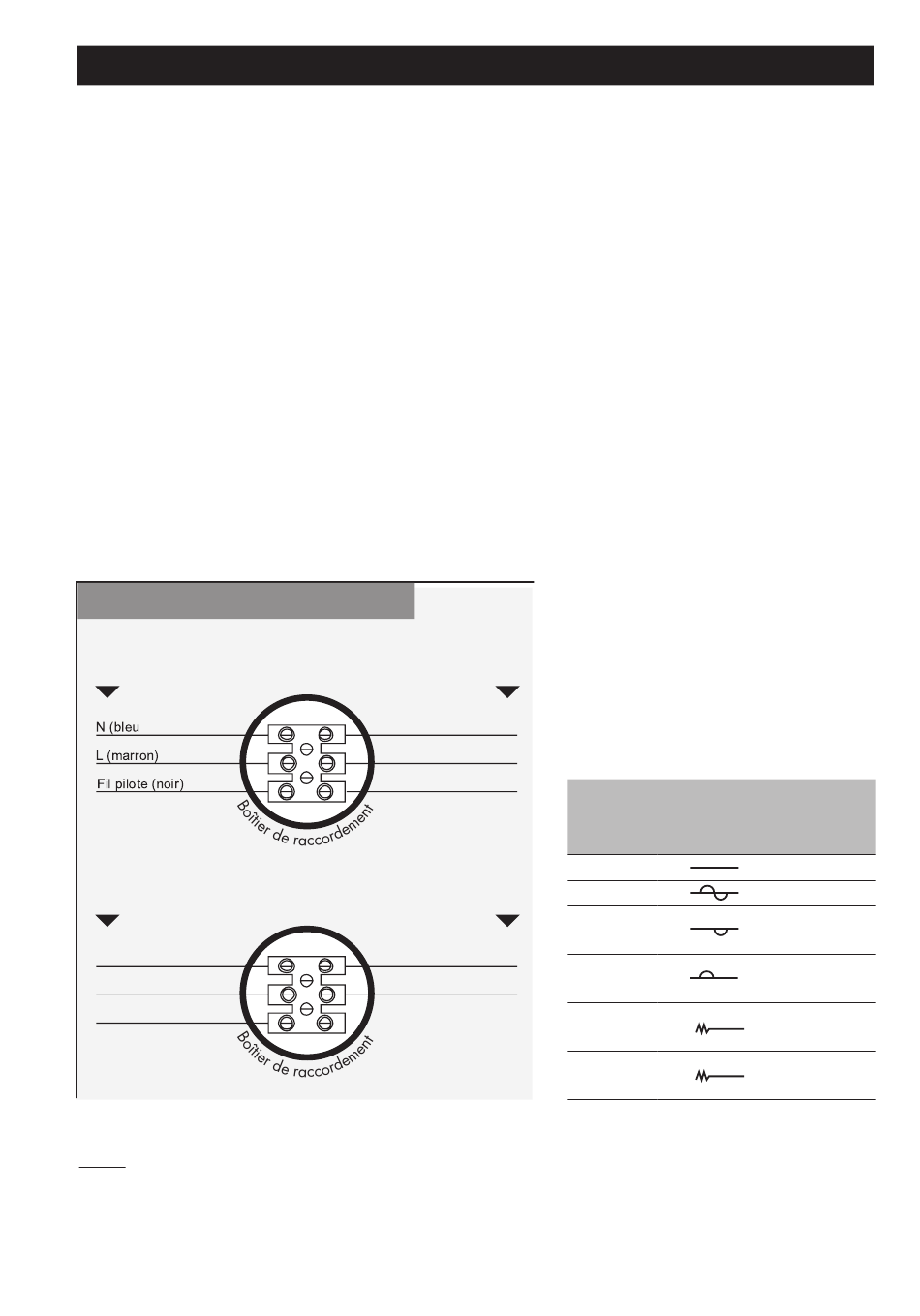

Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l'appareil
ou gris)
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés par
rapport au Neutre.
Réseau 230 V
Neutre
Phase
Fil pilote (centrale)
Réseau 230 V
Neutre
Phase
RESPECTER LE SENS DE
bRANCHEMENT :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas être
raccordé à une borne de terre ou
au fil VERT / JAUNE.
Signal à
Mode
transmettre
Confort
Eco
Hors-gel
Arrêt
Chauffage
Conf.
297s
3s
-1°C
Conf.
293s
7s
-2°C
Mesure par
rapport au
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
5.
