3 - INSTALLATION ET FIXATION

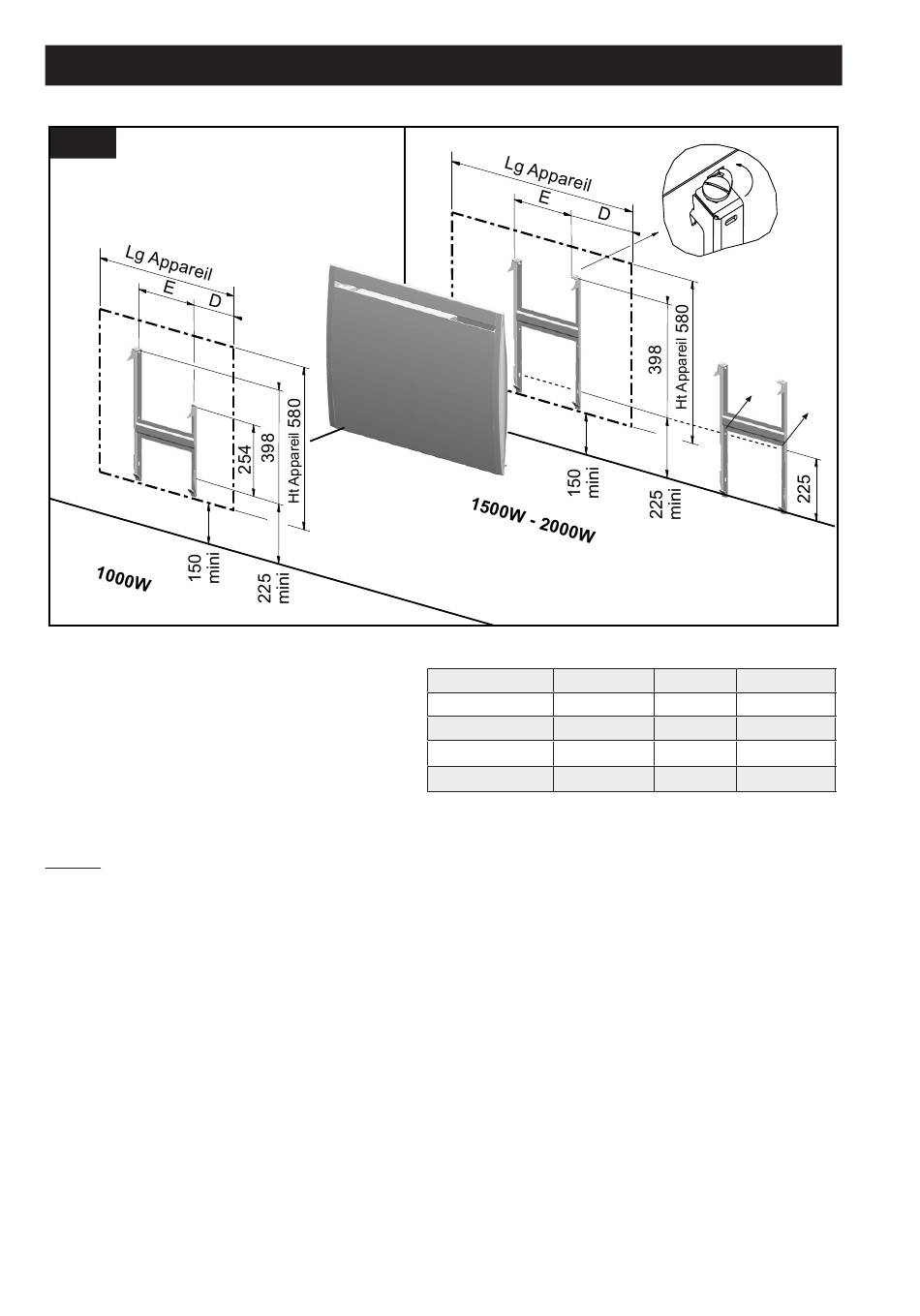

Fig. C
Conseil : Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit
de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage
(Rep. A Fig. C)
, les deux fixations inférieures du dosseret.
1 - Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le
sens des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig. C).
2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm maxi.) en s'assurant de
l'orienter dans le bon sens et à la bonne hauteur. (Fig. C).
3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser jusqu'à son
emboîtement dans le dosseret (Fig. C).
4 - Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse
des aiguilles d'une montre (Fig. C).
4.
(en mm)
Puis.
Entraxe (E)
Lg Appareil
Départ (D)
Ht Appareil
1000W
1500W
240mm
257mm
607mm
767mm
183,5
255mm
mm
580mm
580mm
A
A
2000W
400mm
927mm
263,5mm
580mm
