5.5.
SEQUENCE ET CONCORDANCE DES PHASES A 1 BORNE
La tension AC en entrée pour exécuter ce test doit être comprise entre
130V et 690V avec une fréquence comprise entre 42.5Hz et 69Hz.
Le test ne peut être effectué qu'en touchant les parties métalliques des
conducteurs.

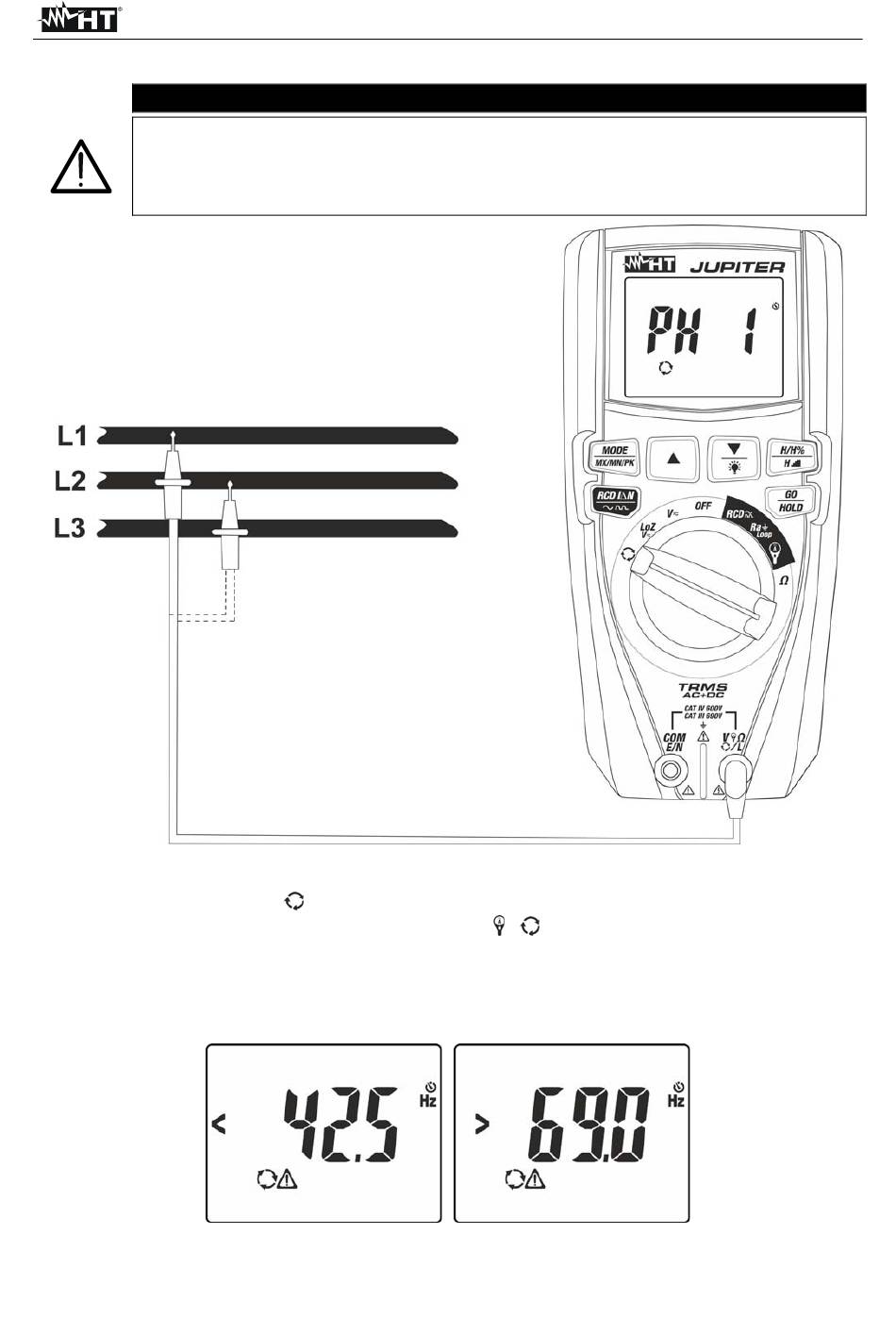

Fig. 12: Utilisation de l'instrument pour l'essai de séquence et de concordance des phases
1. Sélectionner la position
2. Insérer le câble rouge dans la borne d'entrée V L
3. Positionner l'embout rouge sur la phase L1 du système triphasé sous test (voir Fig.
12). Les messages suivants peuvent être affichés à l'écran (voir Fig. 13) pour identifier
la présence d'un signal de tension avec fréquence en dehors de l'intervalle 42.5Hz -
69Hz, Dans ces conditions, l'instrument n'exécute pas le test.
Fig. 13: Signalisation de tension avec fréquence incorrecte.
ATTENTION
. Le message « PH 1 » clignote sur l'écran.
FR - 15
JUPITER
