Effectuer les connexions

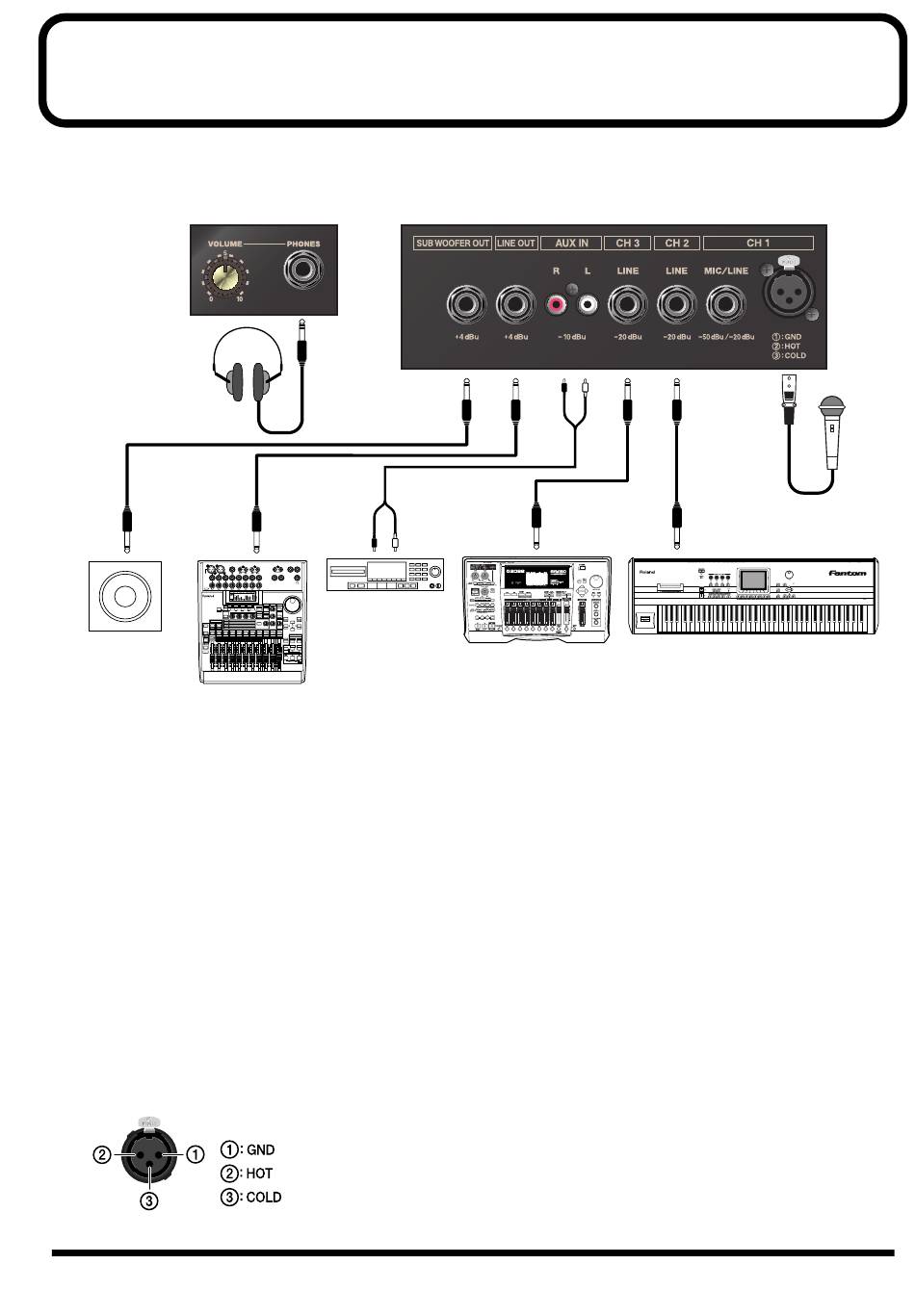

L'illustration ci-dessous montre comment effectuer les connexions entre le KC-60 et les autres appareils.
Panneau de commandes
Casque stéréo
INPUT
Subwoofer (avec
amplificateur
Console de mixage
Voici un exemple de configuration exploitant pleinement les
fonctions de mixage et d'écoute du KC-60.
Un micro est branché à l'entrée CH 1 compatible avec les
signaux d'entrée de niveau microphone. Branchez le clavier,
l'enregistreur ou toute autre source de signal aux entrées
CH 2 et CH 3.
* Pour éviter tout dysfonctionnement et/ou endommagement des
haut-parleurs ou d'autres périphériques, réglez le volume au
minimum et coupez l'alimentation de tous les appareils avant
d'effectuer les connexions. Réglez toutes les commandes de
volume des canaux du KC-60 et sa commande VOLUME sur
zéro.
* L'illustration suivante détaille l'assignation des broches pour la
prise XLR. Avant d'effectuer toute connexion, vérifiez que la
connexion des broches de la prise XLR est compatible avec celle
de tous les appareils à brancher.
32
Panneau arrière
INPUT
Lecteur CD
OUTPUT
Enregistreur
* Notez que selon la position des microphones par rapport aux
enceintes, vous pourriez obtenir du Larsen (un sifflement).
Voici comment remédier à ce problème:
1. En changeant l'orientation du ou des microphones.
2. En éloignant le ou les microphones des enceintes.
3. En diminuant le volume.
* Si vous utilisez des câbles contenant des résistances, il se pour-
rait que le volume des appareils connectés aux entrées (CH 1 à 3
et AUX IN) soit trop bas.
Dans ce cas, utilisez des câbles sans résistance, tels que les
câbles Roland de la série PCS.
Microphone
OUTPUT
Clavier
