CASTILE ENCASTRÉ
3

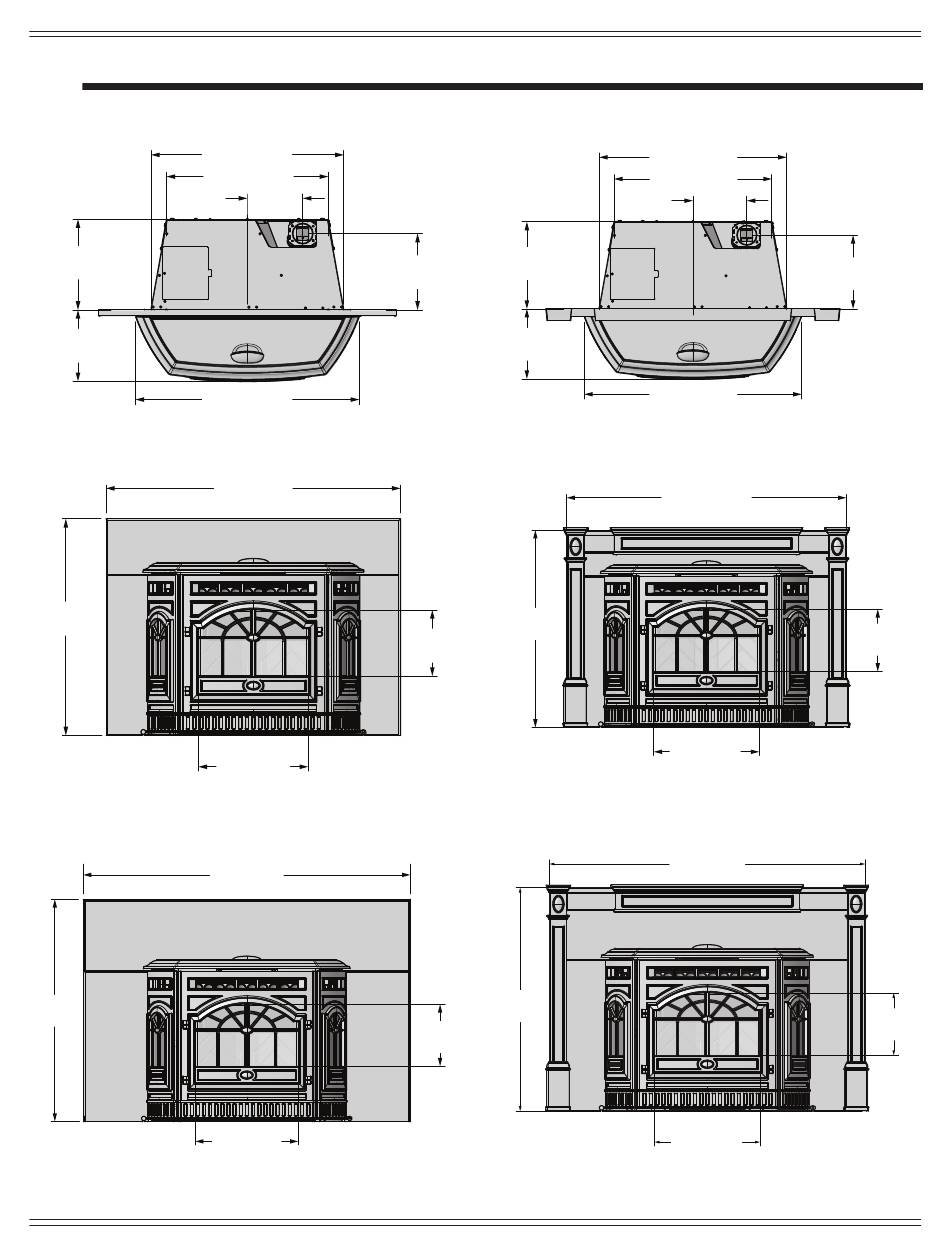

Dimensions et dégagements
A. Dimensions de l'appareil
27-7/8 po (708mm) 27-7/8 po (708mm)
13-1/8 po 13-1/8 po
(333mm) (333mm)
10-1/4 po 10-1/4 po
(262mm) (262mm)
Figure 8.1 - Vue de dessus avec ensemble de panneaux de
fonte
31 po 31 po
(787mm) (787mm)
Figure 8.2 - Vue avant avec petit ensemble de panneaux
surround
34 po 34 po
(862mm) (862mm)
Figure 8.3 - Vue avant avec grand ensemble de panneaux
surround
8
23-3/8 po (594mm) 23-3/8 po (594mm)
8 po 8 po
(203mm) (203mm)
32-3/8 po (822mm) 32-3/8 po (822mm)
43 po (1092mm) 43 po (1092mm)
16 po (407mm) 16 po (407mm)
51 po (1295mm) 51 po (1295mm)
16 po (407mm) 16 po (407mm)
12-7/8 po 12-7/8 po
11 po 11 po
(328mm) (328mm)
(280mm) (280mm)
10-3/8 po
(264mm)
Figure 8.4 - Vue de dessus avec petit ensemble de panneaux
surround
30 po 30 po
(761mm) (761mm)
9-1/2 po 9-1/2 po
(240mm) (240mm)
Figure 8.5 - Vue avant avec petit ensemble Surround et Cast
Panel
34 po 34 po
(863mm) (863mm)
9-1/2 po 9-1/2 po
(240mm) (240mm)
Figure 8.6 - Vue de face avec grand ensemble Surround et
Cast Panel
FC7022-514H
27-3/4 po (706mm) 27-3/4 po (706mm)
23-3/8 po (594mm) 23-3/8 po (594mm)
8 po 8 po
(203mm) (203mm)
10-7/8 po 10-7/8 po
(278mm) (278mm)
32-3/8 po (822mm) 32-3/8 po (822mm)
42-1/2 po (1080mm) 42-1/2 po (1080mm)
16 po (407mm) 16 po (407mm)
48 po (1219mm) 48 po (1219mm)
16 po (407mm) 16 po (407mm)
9-1/2 po 9-1/2 po
(240mm) (240mm)
9-1/2 po 9-1/2 po
(240mm) (240mm)
3 Août, 2018
