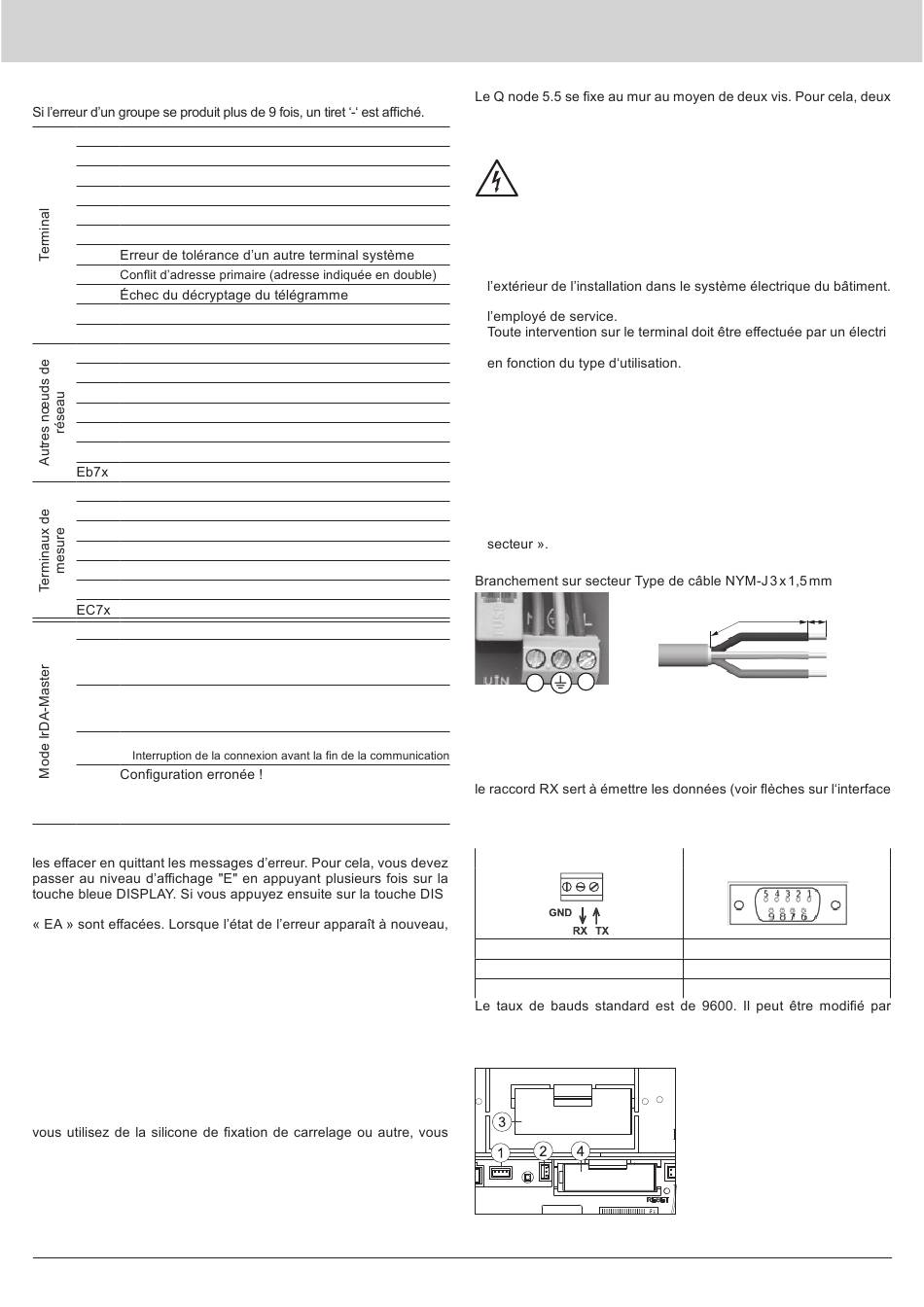

Codes d'erreur

Un 'x' dans les niveaux d'erreur 'b' et 'c' décrit la fréquence de ces erreurs.
EA10 Erreur générale du terminal
EA11 Erreur de matériel
EA12 Erreur de mémoire / Perte de données
EA20 Paramètre non compris dans la tolérance
EA21 Batterie principale faible
EA22 Batterie de sauvegarde faible
EA30
EA31
EA32
EA32 Terminal non compatible
EA38 Erreur d'heure
Eb1x Erreur du terminal (matériel ou mémoire)
Eb2x
Batterie trop faible ou terminal non compris dans la tolérance
Eb3x Erreurs 1 et 2 rencontrées
Eb4x Communication vers le nœud de réseau interrompue
Eb5x Erreurs 1 et 4 rencontrées
Eb6x Erreurs 2 et 4 rencontrées
Erreurs 1, 2 et 4 rencontrées
EC1x Erreur du terminal (matériel ou mémoire)
EC2x
Batterie trop faible ou terminal non compris dans la tolérance
EC3x Erreurs 1 et 2 rencontrées
EC4x Communication vers les terminaux de mesure interrompue
EC5x Erreurs 1 et 4 rencontrées
EC6x Erreurs 2 et 4 rencontrées
Erreurs 1, 2 et 4 rencontrées
Err1 Le terminal n'est pas compatible !
Err2 Le terminal n'est pas accepté !
- Les listes sont pleines, par ex. plus de 500 terminaux de mesure
- Un terminal externe envoie des données erronées ou des erreurs
Err3 L'autorisation a échoué !
- Un terminal externe est en attente d'un login et d'un
mot de passe corrects !
Err4 Communication interrompue !
-
Err5
- Nœud encore en mode Idle
- Pulseadapter non paramétré
- Des nœuds de réseau étrangers ne sont pas en mode Idle
Quitter les erreurs
Une fois que vous avez pris connaissance des erreurs, vous pouvez
PLAY pendant plus de deux secondes, toutes les erreurs du niveau
le code d'erreur réapparaît sur l'écran.

Remarques relatives au montage

Lieu de montage
Les nœuds de réseau Q node 5.5 sont prévus pour une utilisation à
l'intérieur de bâtiments. La plaque signalétique se trouve sur la face
intérieure du couvercle du boîtier.
Mesures destinées à éviter les dérangements
Installez les nœuds de réseau dans un environnement à l'abri du
gel et non à proximité immédiate de lignes à haute tension ou d'ins-
tallations électriques ou sur des bases métalliques ou conductrices.
L'utilisation de silicone pour coller le Q node 5.5 n'est pas autorisée ! Si
devez attendre au moins 24 heures après l'utilisation de la silicone
avant de monter le Q node 5.5.
V1.0 / 31.01.2019
Notice d'utilisation et d'installation Q node 5 - fr
Fixation mécanique Q node 5.5
trous de 6 mm de diamètre doivent être percés à un intervalle de
184 mm. Les vis et les chevilles sont fournies.
Installation électrique RNN5 000M 1x
Après l'ouverture du boîtier, certaines pièces de ce ter-
minal/système sont accessibles. Ces pièces peuvent se
trouver au contact d'une tension dangereuse. Le termi-
nal doit être retiré du réseau pour tous les travaux sur le
Q node 5.5.
• L'appareil n'est pas équipé d'un dispositif de séparation. Un dispo-
sitif de séparation à deux pôles (L, N) facilement accessible avec
un écart minimal entre les contacts de 3 mm doit être présent à
Le dispositif de séparation doit être facilement accessible par
•
cien spécialisé et dans le respect des règles électrotechniques et
• Le personnel doit parfaitement connaître toutes les sources de
danger et les mesures de mise en service conformément aux
directives indiquées dans cette notice.
L'inobservation des consignes peut entraîner des blessures
corporelles et des dommages matériels.
• Introduisez le presse-étoupe (M16) joint dans le trou de passage
du boîtier.
• Fixez le contre-écrou du presse-étoupe.
• Introduisez le câble
• Serrez les brins du câble selon le dessin « Branchement sur
• Fixez l'écrou borgne du presse-étoupe.
Installation RS232 RNN5 000M 1x
Monter le presse-étoupe M12 fourni (presse-étoupe analogique
M16 pour le raccordement au réseau). Raccordez les câbles du
raccord RS232 sur l'interface RS232 du RNN5 000M 1x (13). Ce fai-
sant, observez que le raccord TX sert à recevoir les données et que
RS232).
Sur le côté opposé, les connexions ont l'aspect suivant si l'on utilise
par exemple la douille D-Sub à 9 pôles :
-
l'application QUNDIS ACT26 téléchargeable du Download Center
QUNDIS, voir http://qdc.qundis.com/
Mise en service Q node 5.5
FUM5-00AM-DES-N5550
L
N
RNN5 000M 1x
GND
RX
TX
Pour des raisons de sécurité, le
Q node 5.5 est fourni avec une batterie
principale non connectée.
(1) Connecteur de l'alimentation
(2) Connecteur de la batterie de
(3) Batterie principale
(4) Batterie de sauvegarde
2
40 mm 6 mm
SUB-D 9 broches femelle
Pin 5
Pin 3
Pin 2
électrique DC 3,6 V
sauvegarde
