DESCRIPTION UNITÉ STANDARD
Les centrales d'eau glacée à condensation par air au moyen de
ventilateurs hélicoïdaux à inversion de cycle fonctionnent avec
du fluide frigorigène et sont conçues pour être installées à
l'extérieur, elles sont conformes à la directive CEE 98/37.
Essayées en usine il suffit d'effectuer sur le lieu d'installation
de les raccorder aux réseaux d'eau et électrique.
essayées en usine, il suffit, sur le lieu d'installation, de les rac-
corder au réseau d'eau et électrique.
HABILLAGE
Les panneaux et le socle sont réalisés en tôle d'acier zingué peint
avec des poudres époxy pour garantir une résistance maximale
aux agents atmosphériques. Bac à condensats de série
COMPRESSEURS
Un compresseur de type hermétique scroll avec résistance
de chauffage carter et protection thermique.
ÉVAPORATEUR
Du type à plaque en acier AISI 316 avec résistance électrique
et pressostat différentiel. Carrosserie revêtue d'un matelas
anti-condensation en néoprène à cellules fermées.
POMPES
Circulateur dont les parties en mouvement au contact de l'eau
sont en matériaux insensibles à la corrosion, bague d'usure sup-
plémentaire sur la turbine, condensateur intégré qui assure un
couple de d'amorçage élevé et chambre de turbine désaérée
automatiquement.
GROUPE HYDRAULIQUE
Groupe hydraulique avec vase d'expansion, vanne de sécurité,
groupe de remplissage manuel, manomètre et pompe de cir-
culation.
11
1
10
15
4
Français 09/07
14
2
7
13
BATTERIES DE CONDENSATION
Tubes cuivre et ailettes en aluminium à grande surface d'échan-
ge. Grilles de protection batterie de condensation de série.
VENTILATEURS
Ventilateurs axiaux, à rotor extérieur Moteur électrique à 6 pôles
avec protection thermique incorporée.Volute à profil aérodynamique
et munis d'une grille de protection contre les accidents Dispositif de
fonctionnement à basses températures air extérieur: régula-
tion continue de la vitesse de rotation des ventilateurs au moyen
d'un transducteur de pression.
CIRCUIT FRIGORIFIQUE
Unités équipées d'un circuit frigorifique muni des composants sui-
vants: filtre, indicateur de passage fluide (mod. 0041-0061) , déten-
deur thermostatique avec égalisation externe Pressostats de sécurité
pour le contrôle des pressions de refoulement et d'aspiration Unité
fournie avec charge d'huile incongelable, charge réfrigérant R407C.
essayées en usine.
TABLEAU ELECTRIQUE DE PUISSANCE ET DE COM-
MANDE
Tableau électrique de puissance et de commande, construit confor-
mément aux normes IEC 204-1/EN60335-2-40 avec disjoncteur pour
le compresseur. Contrôle et réglage intégral au moyen du pan-
neau de commande " HSW7 ".
ACCESSOIRES EN OPTION
- Filtre à maille métallique amovible.
- Kit pompe de circulation (mod. 0041÷0061).
- Ballon tampon
- Tuyaux de raccordement pour ballon.
- Dispositifs antivibratiles de base en caoutchouc
- Kit clavier à distance
Les accessoires indiqués sont en option; consulter leur documenta-
tion pour les instructions de montage et les caractéristiques tech-
niques.
9
3
6
8
4
9
5
12
I

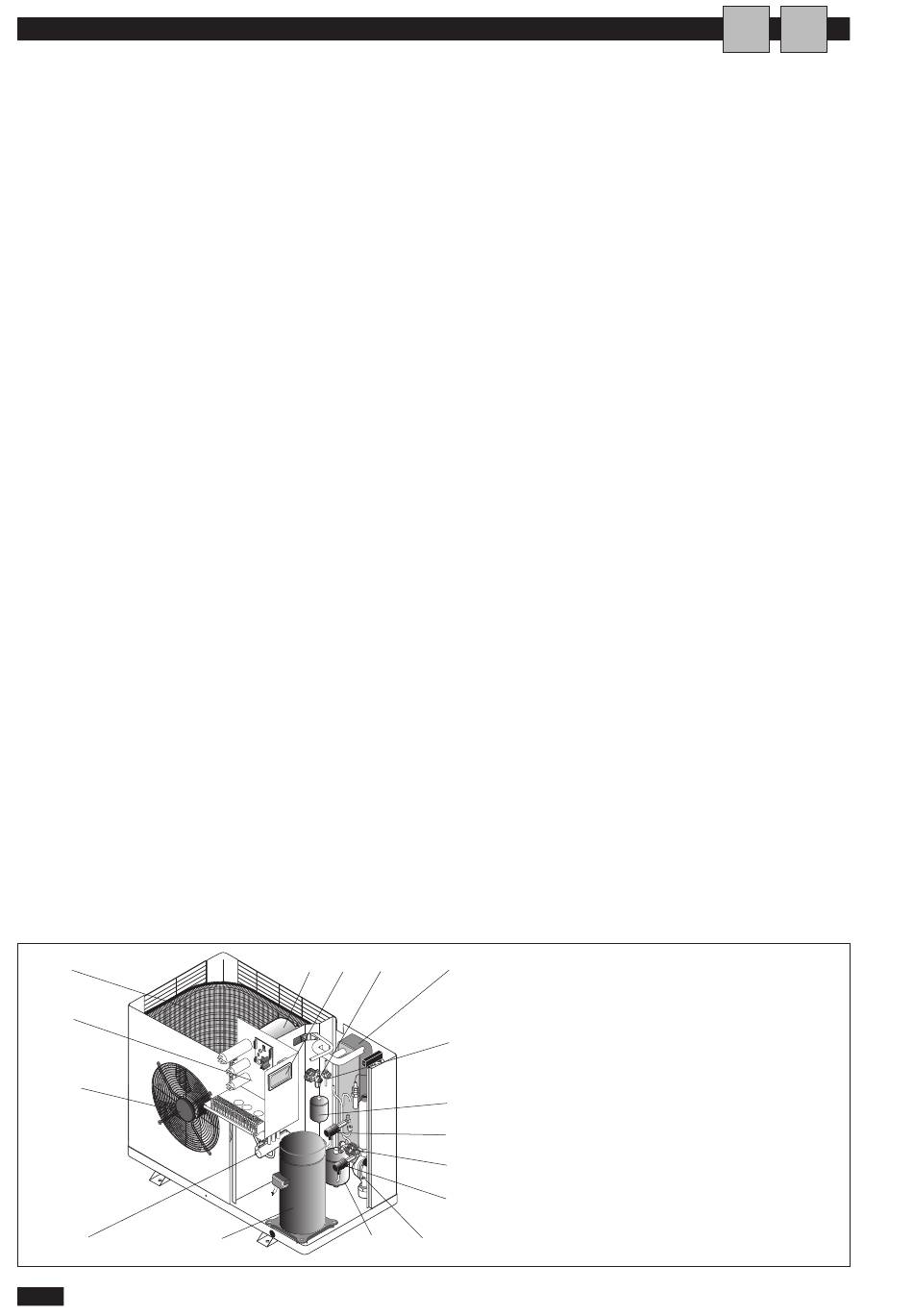

1 Tableau électrique
2 Panneau de commande
3 Échangeur côté utilisateurs
4 Pressostat BP
5 Pressostat HP
6 Indicateur de flux (0041 - 0061)
7 Compresseur Scroll
8 Filtre
9 Détendeur thermostatique
10 Ventilateur hélicoïdal
11 Échangeur côté extérieur
12 Pompe
13 Récepteur de liquide
14 Vase d'expansion
15 Vanne d'inversion
