MISE EN MARCHE ET ARRÊT DE L'UNITÉ
- Mettre le clavier à distance " A6 " (s'il est présent) sur ON.
- ACTIVER et DÉSACTIVER les fonctions REFROIDISSE-
MENT et CHAUFFAGE à l'aide du panneau de comman-
de " HSW7 " ou du clavier à distance " A6 ", s'il est pré-
sent.
Si, au cours de cette première phase, les indications sui-
vantes s'affichent, suivre les instructions:
- E41 vérifier le débit de l'eau et le raccordement (14
et 15) du contrôleur de débit ou du pressostat diffé-
rentiel.
LED Chauffage
LED Compresseur
LED dégivrage
LED résistance
LED Power

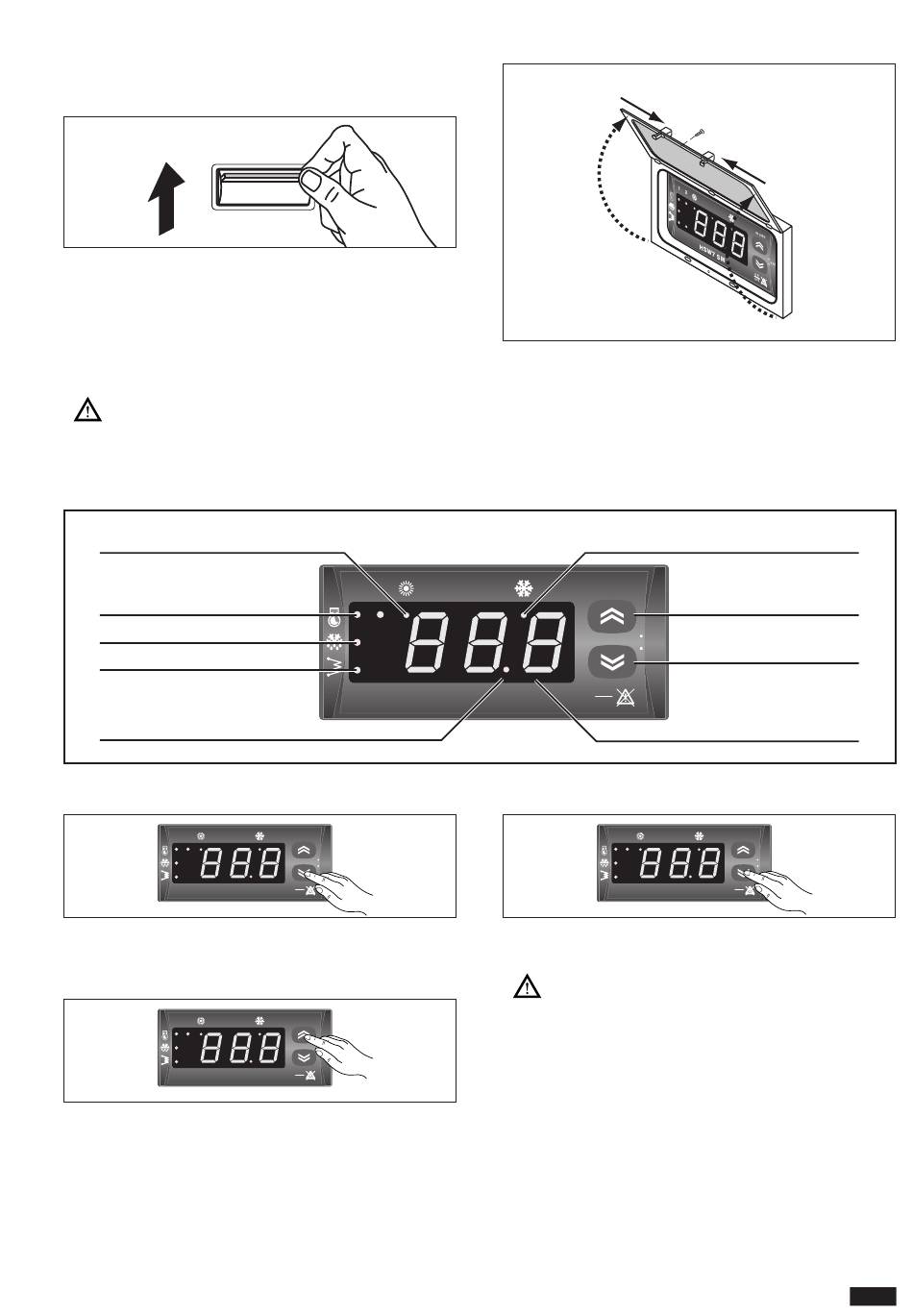

Activation:
- Appuyer sur la touche ON-OFF du clavier (voir figure )
1
2
HSW7 SM
La température de l'eau de retour de l'installation s'affiche
sur l' " afficheur valeurs " .
- Appuyer une fois sur la touche MODE,
1
2
HSW7 SM
La led de fonctionnement refroidissement s'allume;
Au bout de quelques secondes, la led compresseur 1 com-
mence à clignoter, jusqu'à la mise en route du compres-
seur.
BRAN HD FF
ON
OFF
1
2
HSW7 SM
mode
set
on
off
mode
set
on
off
A
Pour accéder au panneau de commande, il est nécessaire
d'ouvrir le volet:
- retirer la vis 1;
- Appuyer en même temps sur les points 2 et lever le
volet 3.
mode
set
on
off
Désactivation:
- Appuyer sur la touche ON-OFF du clavier (voir figure),
1
2
HSW7 SM
l' "afficheur valeurs" s'éteint, la led "POWER" reste allumée.
A chaque changement de saison vérifier que les
conditions de fonctionnement sont comprises dans les
limites indiquées page 21.
Vérifier que l'intensité absorbée par le compresseur
est inférieure à l'intensité maximale indiquée dans le
tableau des caractéristiques techniques.
Vérifier, dans les modèles à alimentation triphasée, que
le niveau sonore du compresseur n'est pas anormal; dans
le cas contraire, inverser une phase.
S'assurer que la valeur de tension rentre dans les limites
préfixées et que le déséquilibre entre les trois phases (ali-
mentation triphasée) ne dépasse pas 3%. S'assurer que le
volet soit bien refermé après les opérations de réglage.
A
LED Raffreddamento
Touche MODE-UP
touche ON/OFF-DOWN
RESET ALARM
Afficheur valeurs
mode
set
on
off
21
