1 - Description
La chaudière est livrée en 3 colis :
- l'un constitué du kit de préfabrication,
- l'autre, de la chaudière.
- le troisième, au choix, du kit de traversée de mur concen-
trique horizontale ou de sortie verticale concentrique.
Sous son habillage monobloc, la chaudière comprend :
1. - Châssis en tôle d'acier avec le vase d'expansion en partie
arrière.
2. - Caisson étanche.
3. - Hotte d'extraction avec extracteur monovitesse.
4. - Echangeur principal en cuivre
5. - Chambre de combustion
6. - Brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
• deux électrodes d'allumage
• une électrode de détection de flamme
7. - Partie gaz comprenant :
• une électrovanne de régulation
• deux électrovannes de sécurité
• une prise de pression
8. - Dégazeur automatique
9. - Débistat chauffage
10. - Débistat eau chaude sanitaire
11. - Circulateur 2 vitesses
12. - Boîtier électronique
3
2
7
10
12

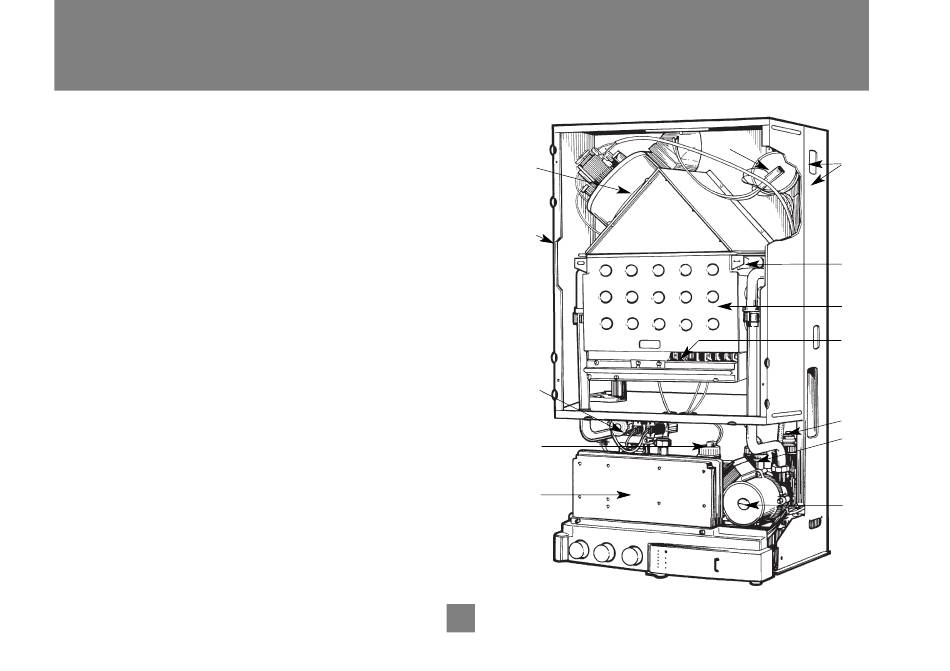

Fig.1
4
14
1
4
5
6
8
9
11
