6 - Pose de la chaudière

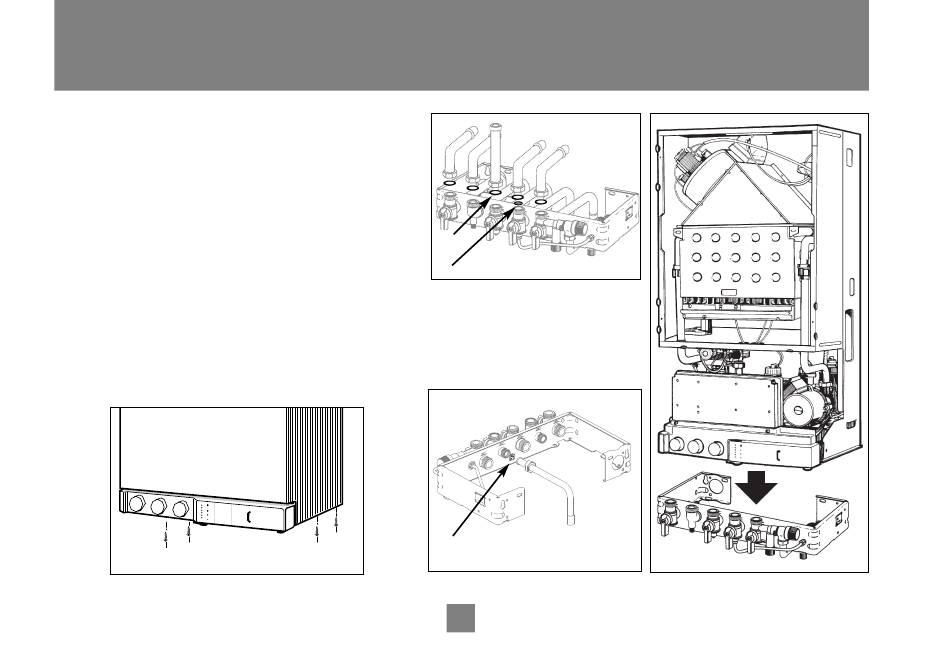

- Dévisser les 4 vis A (fig. 9) de fixation de l'habillage ;
- Enlever l'habillage.
- Présenter la chaudière au dessus de la barrette, la
laisser descendre sur celle-ci (fig. 10).
- Mettre en place les différents joints, "G" (caout-
chouc) sur le gaz, + le filtre eau " F " sur l'eau
froide, et serrer les raccords des tubes de liaison
en commençant par le tube gaz (fig. 10 a).
- Effectuer le montage du dispositif d'évacuation selon
le type de raccordement choisi, en se reportant à la
notice de montage livrée avec le kit (sortie horizon-
tale concentrique ou sortie verticale concentrique).
A
A
Fig. 9
G
F
Fig.10 a
A
L
A
Fig.10 b
12
Fig. 10
