2.
INST
ALLA
TION
2.
INST
ALLA
TION
2.1

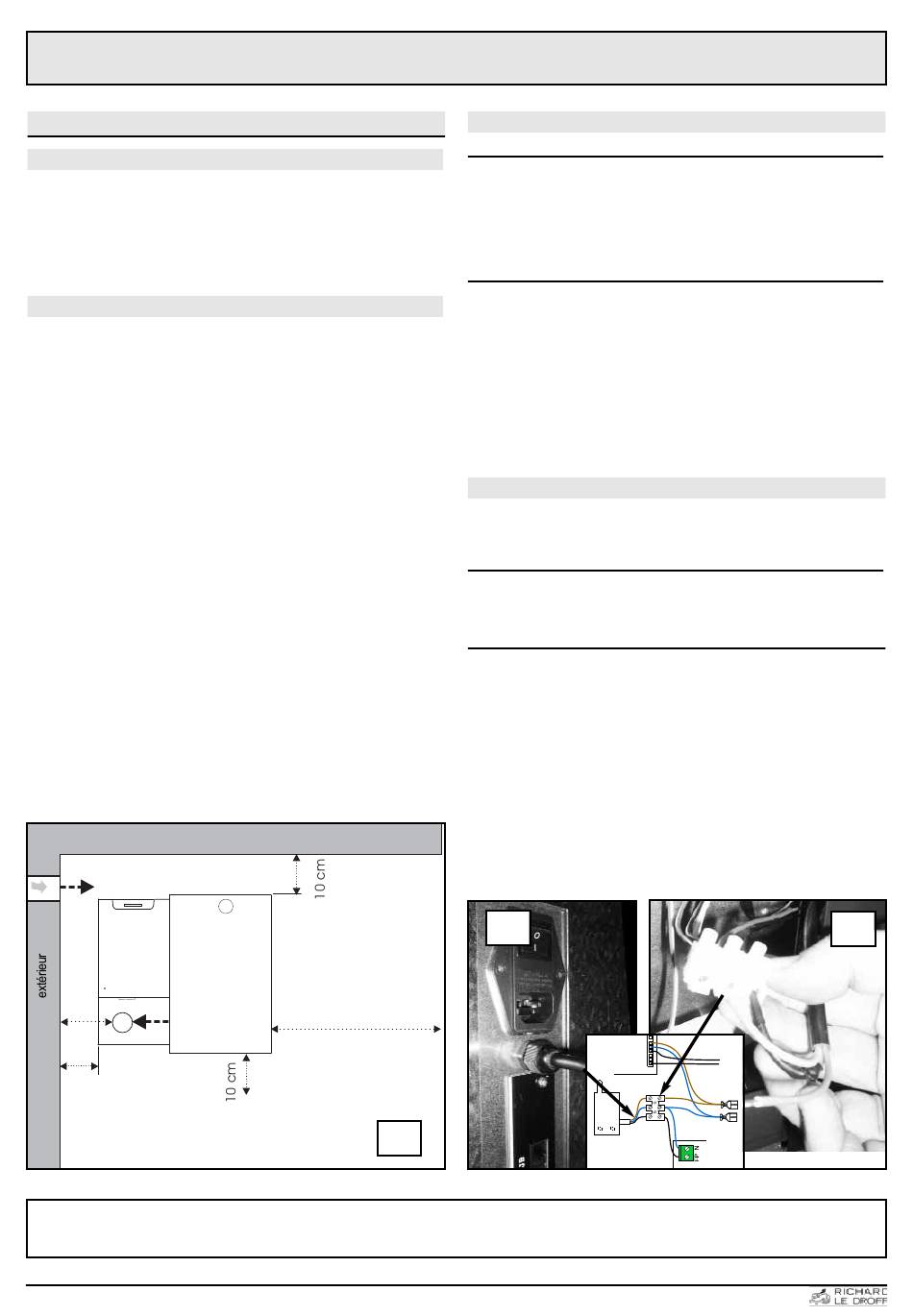

DISTANCES DE SÉCURITÉ (FIG. 2.1)
Quelle que soit l'orientation du raccordement (horizontal ou verti-
cal), un écart d'au moins 100 mm doit séparer le mur et les
cotés ou l'arrière du poêle. Respecter également une distance
minimale de sécurité (fig. 2.1 (d)) entre le tuyau de raccordement
et le mur d'adossement conformément à la réglementation (NF
DTU 24.1). Ne pas disposer de produit combustible à l'arrière du
poêle.
2.2
MISE EN PLACE DU POÊLE
Retirer tous les documents du foyer et les étiquettes sur la vitre.
Poser le poêle sur un sol de capacité portante suffisante. Si le
sol existant n'est pas satisfaisant, réaliser les travaux afin que le
sol supporte le poids du poêle (par ex. poser une plaque de
répartition de charge). Mettre le poêle à niveau avec les pieds
ajustables (clef de 21).
Positionner la sonde de température d'ambiance; de préférence
fixée au mur à 1 m de hauteur environ, éloignée des zones
chaudes (tuyaux) ou froides (mur extérieur; ..).
Garder l'accès libre pour le nettoyage du poêle et du conduit.
Fixer la poignée sur le support à l'arrière du poêle (fig. 2.4).
d
ø
10 cm
Le rayonnement calorifique par la vitre impose l'éloignement de toute matière pouvant être détériorée par la chaleur
40596-02-16
Ê Ê
L L
E E
À À
G G
R R
Ê Ê
L L
E E
À À
G G
R R
2 m
2.1
2.1
(mobilier, papier peint, boiseries, ...). Une distance de 2 m évitera tout risque.
A A
N N
U U
L L
É É
S S
A A
A A
N N
U U
L L
É É
S S
A A
2.3
RACCORDEMENT ÉLECTRIQUE
2.3.1
ALIMENTATION ÉLECTRIQUE
Brancher la prise du poêle à une prise murale avec prise de
terre et une protection conforme aux exigences de la norme NF
C 15-100 et toutes les normes nationales ou locales en vigueur.
Protéger le câble contre tout risque de dommage (arrachement,
coupure, brûlure, surchauffe, ...).
Allumer l'interrupteur à l'arrière du poêle (position I).
2.3.2
FIL PILOTE (OPTION)
La fonction fil pilote nécessite un programmateur et un récepteur
disponibles en option.
Si le fil pilote (non fourni, option disponible) est utilisé:
Désserer le presse-étoupe. Insérer le câble du fil pilote dans le
presse-étoupe (cf. fig. 2.2).
Brancher chaque fil du câble fil pilote sur la barette de raccorde-
ment du faisceau fil pilote; apairer les couleurs (noir/Fil Pilote,
bleu/neutre, brun/Phase (cf. fig. 2.3)).
Règler la longueur du câble FP et resserer le presse-étoupe. Le
câblage du faisceau fil pilote est terminé.
Configurer le poêle en mode "FIL PILOTE" (§ 9.4.4).
2.4
RACCORDEMENT DE L'AIR DE COMBUSTION
L'air frais est indispensable à une bonne combustion.
Consommation d'air frais pour les poêles à granulés de bois
environ 3 m
3
/h par kW.
PRINCIPES DE RACCORDEMENT EN AIR DE COMBUSTION:
L'air de combustion du poêle peut être fourni:
- Via un espace ventilé sur l'extérieur; raccordement non étanche (§ 2.6.1).
- Par un conduit raccordé sur l'extérieur.
2.4.1 Prise d'air dans la pièce
- Prise d'air à travers un mur du local : l'entrée d'air non obtura-
ble (min. 80 cm
2
nants et déboucher dans la pièce où l'appareil est installé.
- Prise d'air dans le vide sanitaire : la section libre de la grille
d'aération du vide sanitaire ventilé (en cm²) de 80 cm
mum ou égale à 5 fois la surface du vide sanitaire (en m²).
2.2
2.2
A
TTENTION
A
TTENTION
F-5/36
T T
T T
R R
A A
C C
T T
I I
T T
T T
R R
A A
C C
T T
I I
de section libre) doit faire face aux vents domi-
O O
N N
O O
N N
2
au mini-
2.3
2.3
