Manuel d'installation et d'utilisation du CW2500 encastrable
Annexe 1 : Installation de l'option de façade et des moulures
décoratives
Note : Les illustrations peuvent varier selon le modèle, mais la méthode d'assemblage
reste la même.
Retirez les panneaux de façade de leur emballage.
Déposez les panneaux avec les côtés avant des pièces sur une surface plane et non
abrasive et assemblez-les en suivant les instructions ci-dessous.
Quincaillerie incluse avec la façade :
8 – Boulons #10-24" x 1/2"
8 – Attaches de moulures décoratives
2 – Kit d'équerres de moulures et vis
8 – Écrous hex #10-24"

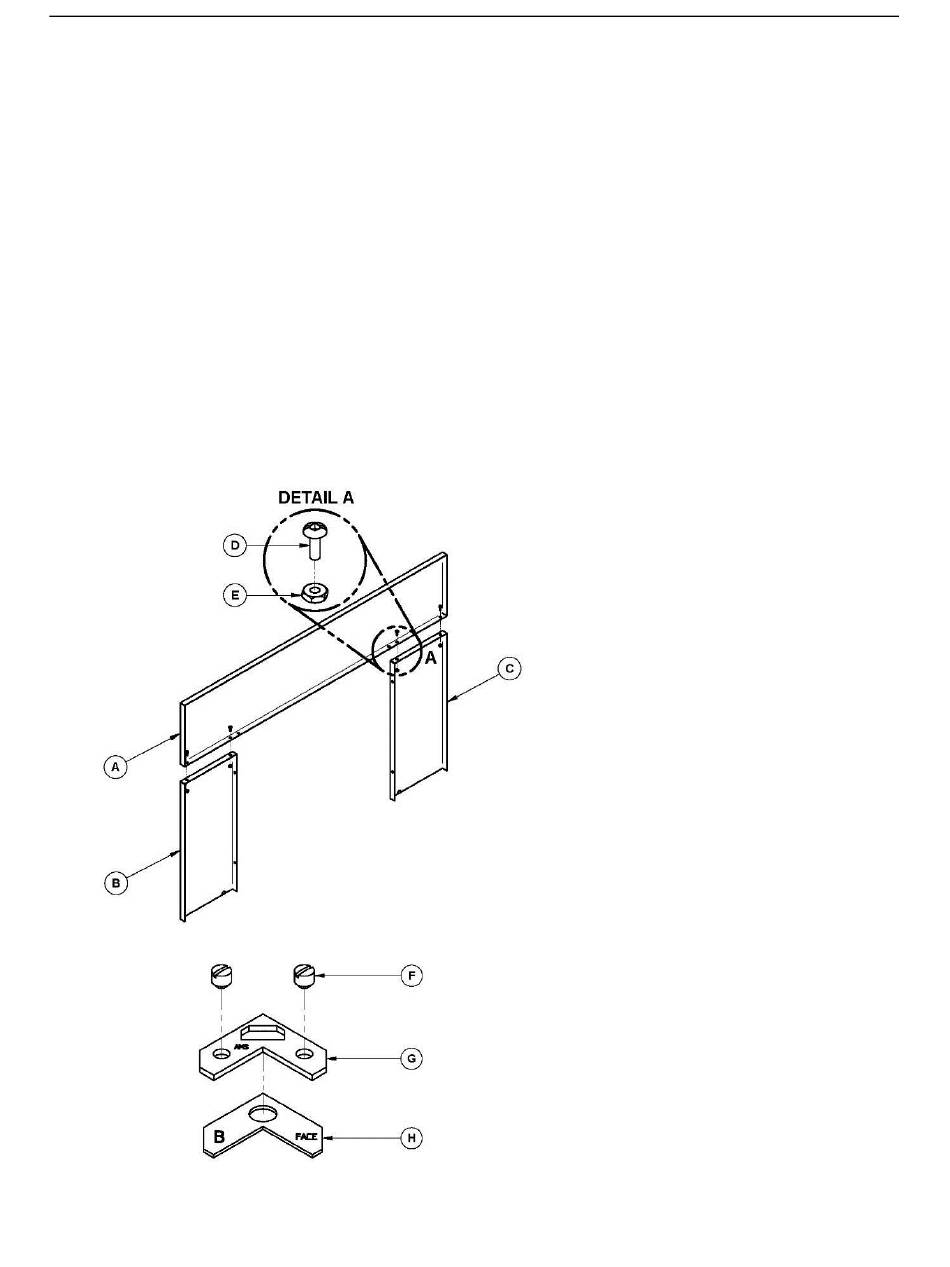

Alignez les trous du panneau
supérieur (A) avec les trous
des panneaux latéraux (B) et
(C).
quatre (4) boulons (D) et
écrous
DETAIL A.)
Vissez partiellement les vis (F)
sur l'équerre de moulure (G)
puis superposez les équerres
de moulure (G) et (H) comme
dans l'image de gauche.
Fixez-les
en
utilisant
(E)
fournis
(voir
53
