Manuel d'installation et d'utilisation du CW2500 encastrable

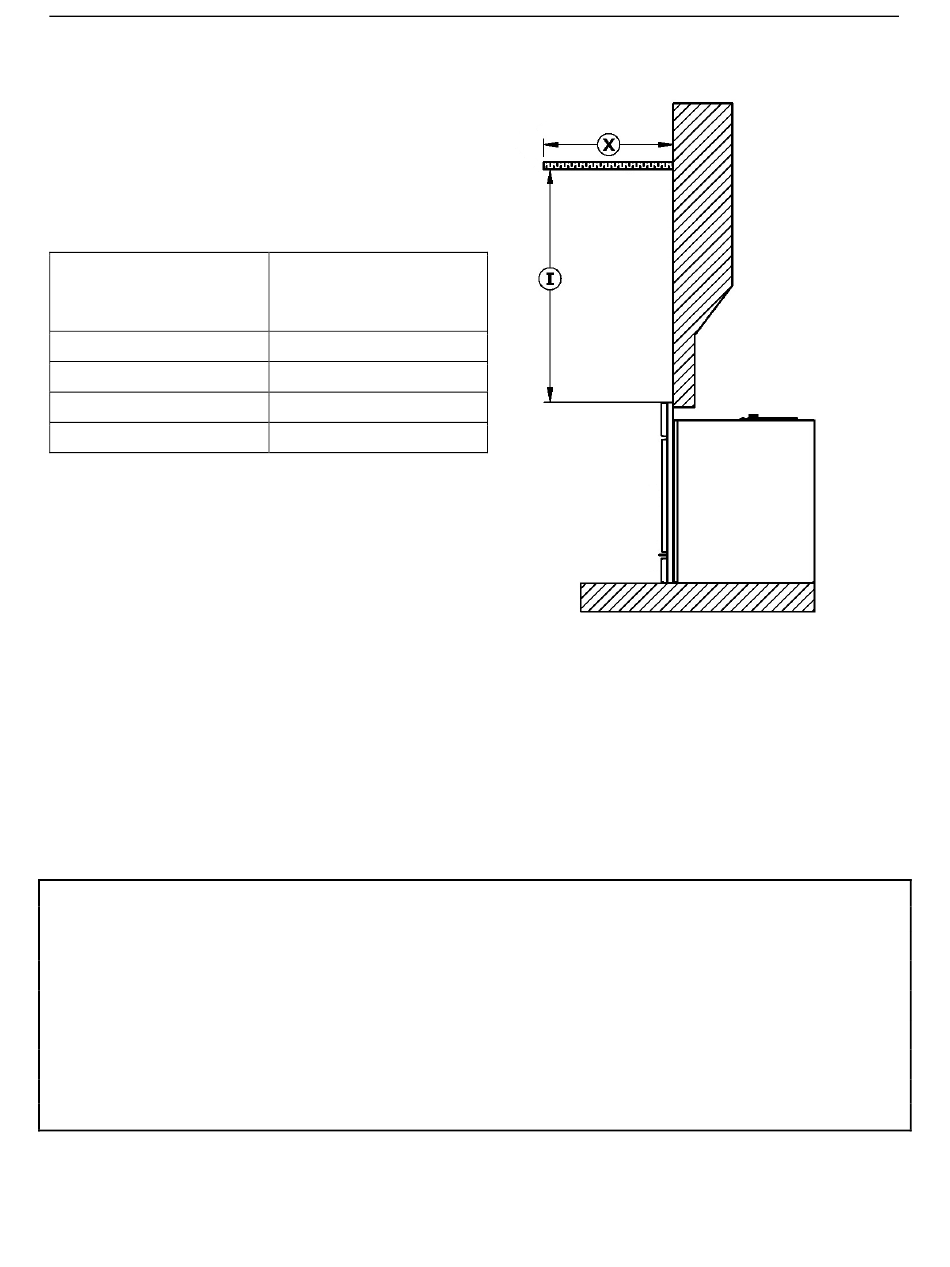

8.3 Conformité de la tablette combustible
La profondeur maximale de tablette permise
est de 12'' (305 mm). Quelque soit la
profondeur de tablette de moins de 12'' (305
mm), la distance minimale à partir du dessus
de l'unité est 13 1/2'' (343 mm).
DIMENTION
MAXIMALE DE LA
TABLETTE (X)
6" / 152 mm
8" / 203 mm
10" / 254 mm
12" / 305 mm
Notez
que
vous
dégagements de la tablette avec l'utilisation
d'un écran coupe-chaleur, tel que décrit ci-
après.
8.4 Positionnement de l'encastrable
Il est nécessaire d'avoir une protection de plancher fait de matériaux non combustibles
respectant les mesures indiquées dans le tableau PROTECTION DE PLANCHER (voir
Section 8.5). Pour déterminer la nécessité d'ajouter une protection de plancher (D) au-
delà de l'extension de l'âtre, vous devez faire le calcul suivant à partir des données du
tableau Données pour calcul de la protection de plancher de cette section : D = B - (A -
C). Si la valeur (D) est négative ou égale à zéro, vous n'avez pas à rajouter de protection
de plancher au-devant de l'appareil, car l'extension de l'âtre est suffisamment grande. Si la
valeur (D) est positive, vous devrez mettre une protection de plancher en avant de
l'extension de l'âtre d'au moins l'équivalent du résultat (D).
Voici un exemple de calcul pour déterminer la nécessité d'ajouter une protection de
plancher en matériaux non combustible. Pour quelqu'un demeurant aux É-U, dont
l'encastrable ferait sailli dans la pièce (C) de 3" (76 mm) le calcul serait le suivant :
Valeur D = B - (A - C)
Valeur D = 16" - (16" – 3")
Valeur D = 16" - 13"
Valeur D = 3"
Une protection de plancher non combustible d'au moins 3" (76 mm) de long doit être
installé en avant de l'extension de l'âtre de maçonnerie.
32
DÉGAGEMENT DE
LA TABLETTE (I)
13 1/2" (343 mm)
13 1/2" (343 mm)
13 1/2" (343 mm)
13 1/2" (343 mm)
pouvez
diminuer
les
