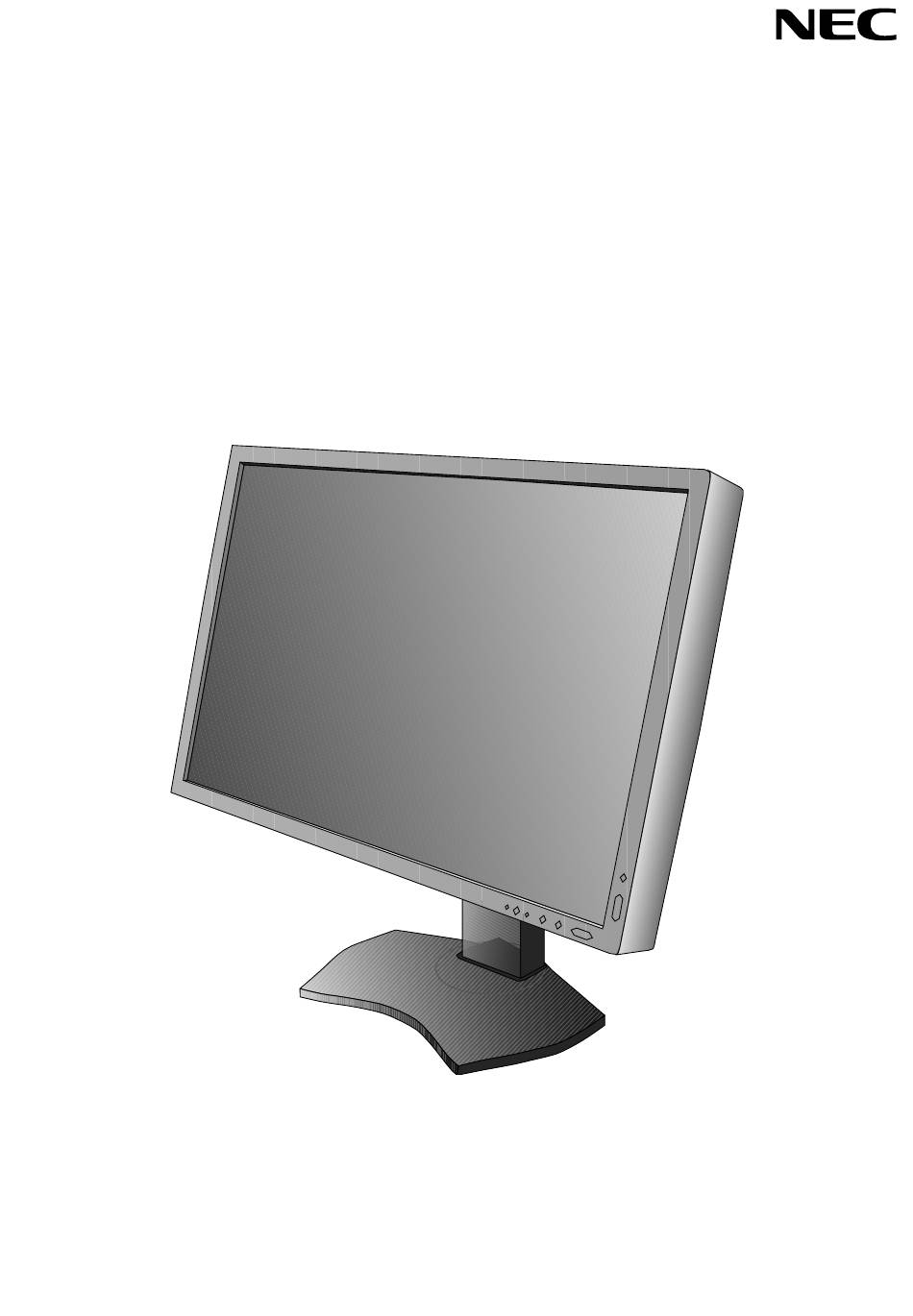

MultiSync P232W
MultiSync P241W
Manuel de l'utilisateur

Publicité

Table des Matières
loading

Sommaire des Matières pour NEC MultiSync P232W

  • Page 1 MultiSync P232W MultiSync P241W Manuel de l’utilisateur...
  • Page 2: Table Des Matières

    Sommaire Avertissement, Attention .......................Français-1 Informations sur l’enregistrement ....................Français-2 Conseils d’utilisation ........................Français-3 Caractéristiques du produit ......................Français-5 Sommaire .............................Français-5 Démarrage rapide ........................Français-6 Commandes ..........................Français-11 Utilisation de la fonction MODE IMAGE ..................Français-17 OSD avancé ..........................Français-18 Spécifi cations - P232W ........................Français-27 Spécifi cations - P241W ........................Français-28 Caractéristiques ...........................Français-29 Résolution des problèmes ......................Français-30 Utilisation de la fonction Luminosité...
  • Page 3 Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ErgoDesign est une marque déposée de NEC Display Solutions, Ltd. en Autriche, au Benelux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède et au Royaume-Uni.
  • Page 4: Informations Sur L'enregistrement

    N° 60950-1. Informations de la FCC Utiliser les câbles spécifi és joints avec le moniteur MultiSync P232W/MultiSync P241W pour ne pas interférer avec la réception radio ou télévision. Le cordon d’alimentation utilisé doit être agréé et en conformité avec les normes de sécurité des États-Unis et il doit respecter les conditions suivantes.
  • Page 5: Conseils D'utilisation

    être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
  • Page 6 UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •...
  • Page 7: Caractéristiques Du Produit

    • Basse consommation d’énergie grâce au MODE ECO (voir page 12). • Encombrement réduit. Sommaire La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : • Moniteur MultiSync avec support ajustable en inclinaison/pivotement/rotation/hauteur • Cordon d’alimentation •...
  • Page 8: Démarrage Rapide

    Démarrage rapide Pour connecter le moniteur LCD à votre système, suivez ces instructions : REMARQUE : lisez les « Conseils d’utilisation » (page 3) avant l’installation. 1. Éteignez votre ordinateur. 2. Pour un PC ou un Mac équipé d’une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte graphique de votre système (Figure A.1).
  • Page 9 DisplayPort DVI-2* DC-OUT* Cordon d’alimentation * Connexion pour produit NEC en option (Uniquement pour P241W). N’utilisez cette prise que sur indication explicite. Figure C.1 5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support. Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).
  • Page 10: Élévation Et Abaissement De L'écran Du Moniteur

    7. Faites glisser le cache-câble (Figure D.1). 8. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant. REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté. Figure D.1 9.
  • Page 11: Rotation De L'écran

    Rotation de l’écran Avant de tourner l’écran, celui-ci doit être levé et incliné au niveau maximum afi n d’éviter tout choc contre le bureau ou tout pincement des doigts. Débranchez tous les câbles. Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le jusqu’à la hauteur maximale (Figure RL.1). Pour tourner l’écran, placez les mains de chaque côté...
  • Page 12: Installation Du Bras Fl Exible

    Installation du bras fl exible Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible. Pour préparer le moniteur en vue d’un autre montage : • Suivez les instructions du fabricant pour le montage de l’écran. • Afi...
  • Page 13: Commandes

    Commandes Les boutons de commande OSD (On-screen Display - Affi chage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur le bouton MENU. Pour modifi er le signal d’entrée, appuyez sur le bouton SELECT. REMARQUE : l’OSD doit être fermé...
  • Page 14 Commandes de luminosité et de contraste LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran. REMARQUE : le niveau de luminosité est réglé à l’aide de la sortie de rétroéclairage. L’affi chage effectue une compensation numérique en cas de luminosité faible ou élevée. Dans ce cas, la valeur de la luminosité...
  • Page 15 FINESSE (entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si la fonction « REGLAGE AUTO » et la fonction « HAUTEUR » ne vous donnent pas un paramétrage satisfaisant de l’image, il est possible de procéder à...
  • Page 16 Outils MODE PIP Sélectionnez le MODE PIP, ARRET/PIP/COTE A COTE - FORMAT/COTE A COTE - PLEIN ECRAN. Vous pouvez sélectionner un MODE IMAGE individuellement pour chaque écran. Il est possible d’affi cher 2 entrées en même temps. COTE A COTE - COTE A COTE - ARRET PIP*...
  • Page 17 ARRET PROGRAMMATEUR Le moniteur s’éteint automatiquement au bout du laps de temps prédéfi ni à l’aide de cette option. Avant la mise hors tension, un message s’affi che à l’écran et vous demande si vous souhaitez retarder l’extinction de 60 minutes. Appuyez sur un bouton de l’OSD pour la retarder. MODE ARRET L’IPM permet au moniteur de passer en mode d’économie d’énergie après une période d’inactivité.
  • Page 18: Informations Éco

    TOUCHE DE RACCOURCI Vous pouvez régler directement la LUMINOSITE. Lorsque cette fonction est sur MARCHE, vous pouvez régler la luminosité à l’aide des boutons de gauche ou de droite alors que le menu OSD est désactivé. Le menu OSD par défaut est accessible à...
  • Page 19: Utilisation De La Fonction Mode Image

    (Grayscale Standard Display Function). PROGRAMMABLE Pour le logiciel « MultiProfi ler » ou les paramètres de calibrage du matériel par les logiciels NEC Display Solutions (certains paramètres OSD sont désactivés). REMARQUE : - lorsque le PICTURE MODE (MODE IMAGE) diffère du profi l de couleur ICC de votre ordinateur, il est possible que la reproduction de la couleur soit incorrecte.
  • Page 20: Osd Avancé

    OSD avancé Pour des informations détaillées sur les commandes, utilisez le menu avancé. Vous pouvez accéder à ce menu de deux manières. Première manière : <Pour accéder au menu avancé> • Appuyez sur le bouton Menu pour accéder au menu OSD. A l’aide des boutons d’avant, déplacez le curseur sur ADVANCED SETTING (PARAMÈTRE AVANCÉ) dans Color control systems (Systèmes de contrôle des couleurs).
  • Page 21 GAMMA Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L Star, DICOM* , PROGRAMMABLE et CUSTOM (PERSONNALISE). Nous vous conseillons d’affi cher à l’écran les données de la nuance de gris. sRGB : paramètre GAMMA pour sRGB.
  • Page 22 UNIFORMITY Cette fonction pallie électroniquement aux légers décalages dans l’uniformité du blanc et (UNIFORMITE) des couleurs qui peuvent se produire dans la zone d’affi chage à l’écran. Ces décalages sont caractéristiques de la technologie de l’écran LCD. Cette fonction ravive la couleur et lisse l’uniformité...
  • Page 23 G-FINE (FINESSE V) Règle la FINESSE de la composante verte de l’image. (entrée analogique Appuyez sur GAUCHE ou DROITE pour l’ajuster. uniquement) B-FINE (FINESSE B) Règle la FINESSE de la composante bleue de l’image. (entrée analogique Appuyez sur GAUCHE ou DROITE pour l’ajuster. uniquement) R-SHARPNESS Règle la netteté...
  • Page 24 CONTRAST Règle la luminosité et le contraste de l’image en fonction du fond. (CONTRASTE) Appuyez sur GAUCHE ou DROITE pour l’ajuster. (entrée analogique uniquement) AUTO BLACK LEVEL* Règle automatiquement le niveau de noir. Tout réglage nécessite que l’image comporte des parties noires. Appuyez sur SELECT pour activer la fonction AUTO ADJUST (NIVEAU DE NOIR AUTO) (REGLAGE AUTOMATIQUE).
  • Page 25 Élément6 USB SELECTION Sélection du port USB montant pour DP/HDMI/DVI-D//D-SUB (P232W), DP/DVI-1/DVI- (SELECTION USB) 2/D-SUB (P241W). Lorsque vous connectez un ordinateur à chacun des ports montants, vous pouvez utiliser les ports USB descendants du moniteur pour sélectionner ce paramètre pour le signal d’entrée. Lorsque vous utilisez un seul port montant, le port actif est le port montant utilisé...
  • Page 26 Le logo NEC s’affi che brièvement à l’allumage du moniteur. Vous pouvez activer et (LOGO désactiver cette fonction dans l’OSD. DEMARRAGE) Remarque : appuyez sur le bouton « EXIT » pendant l’affi chage du logo NEC pour ouvrir le menu BOOT LOGO (LOGO DEMARRAGE). Vous pouvez alors désactiver ce paramètre. SIGNAL INFORMATION* Les informations sur le signal peuvent être affi...
  • Page 27 BLANK SIGNAL Ignore les entrées sans signal lorsque vous modifi ez le signal d’entrée à l’aide du bouton SKIP INPUT. (IGNORER SANS SIGNAL) OSD ROTATION AUTO : l’OSD pivote automatiquement en même temps que le moniteur. Par défaut, la (ROTATION OSD) rotation OSD est réglée sur AUTO.
  • Page 28 ÉlémentA TILE MATRIX La fonction de TILE MATRIX (MATRICE MOSAIQUE) permet d’affi cher une seule image (MATRICE sur plusieurs écrans. Cette fonction peut être utilisée avec 25 moniteurs maximum MOSAIQUE) (5 verticalement sur 5 horizontalement). Pour utiliser la TILE MATRIX (MATRICE MOSAIQUE), le signal de sortie du PC doit être envoyé...
  • Page 29: Spécifi Cations - P232W

    à 60 Hz jusqu’à 85 Hz 1600 x 900* à 60 Hz 1680 x 1050* à 60 Hz 1920 x 1080 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 1024 x 1280* à 60 Hz pour des performances d’affi chage optimales. 1080 x 1920* à...
  • Page 30: Spécifi Cations - P241W

    à 60 Hz jusqu’à 75 Hz (analogique), 1600 x 1200* à 60 Hz (numérique) 1680 x 1050* à 60 Hz 1920 x 1200 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 1024 x 1280* à 60 Hz pour des performances d’affi chage optimales.
  • Page 31: Caractéristiques

    VESA. Visual Controller : il s’agit d’une gamme de logiciels précurseurs, développés par NEC Display Solutions. Basés sur la norme VESA, DDC/CI, ils donnent accès de manière intuitive, par l’interface Windows, à toutes les commandes de réglage de moniteurs et de diagnostics à distance.
  • Page 32: Résolution Des Problèmes

    être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
  • Page 33 La luminosité de l’image a diminué • Assurez-vous que MODE ECO et AUTO BRIGHTNESS (LUMINOSITE AUTO) sont désactivés. • Si la luminosité fl uctue, assurez-vous que la AUTO BRIGHTNESS (LUMINOSITE AUTO) est désactivée. • En PICTURE MODE (MODE IMAGE), défi nissez le paramètre HI-BRIGHT (HAUTE LUMINOSITE). Voir page 17. •...
  • Page 34: Utilisation De La Fonction Luminosité Auto

    Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. Si la pièce est sombre, le moniteur ajuste également la gradation d’intensité. L’objectif de cette fonction est de rendre le visionnage plus agréable à...
  • Page 35: Tco'03

    TCO’03 (pour MultiSync P241W) (Ceci est une traduction de TCO’03 en anglais) Félicitations ! L’écran que vous venez d’acheter porte l’étiquette « TCO’03 Displays ». Ceci signifi e que votre écran a été conçu, fabriqué, et vérifi é selon certaines des directives relatives à la qualité et aux exigences environnementales les plus strictes au monde.
  • Page 36: Certifi Cation Tco Displays 5

    Certifi cation TCO Displays 5 (pour MultiSync P232W) (Ceci est une traduction du texte en anglais de l’écran TCO 5) Félicitations ! Cet écran a été conçu dans votre intérêt et dans celui de la planète ! L’écran que vous venez d’acquérir porte le label TCO CertiÞ ed.
  • Page 37: Informations Du Fabricant Sur Le Recyclage Et L'énergie

    Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
