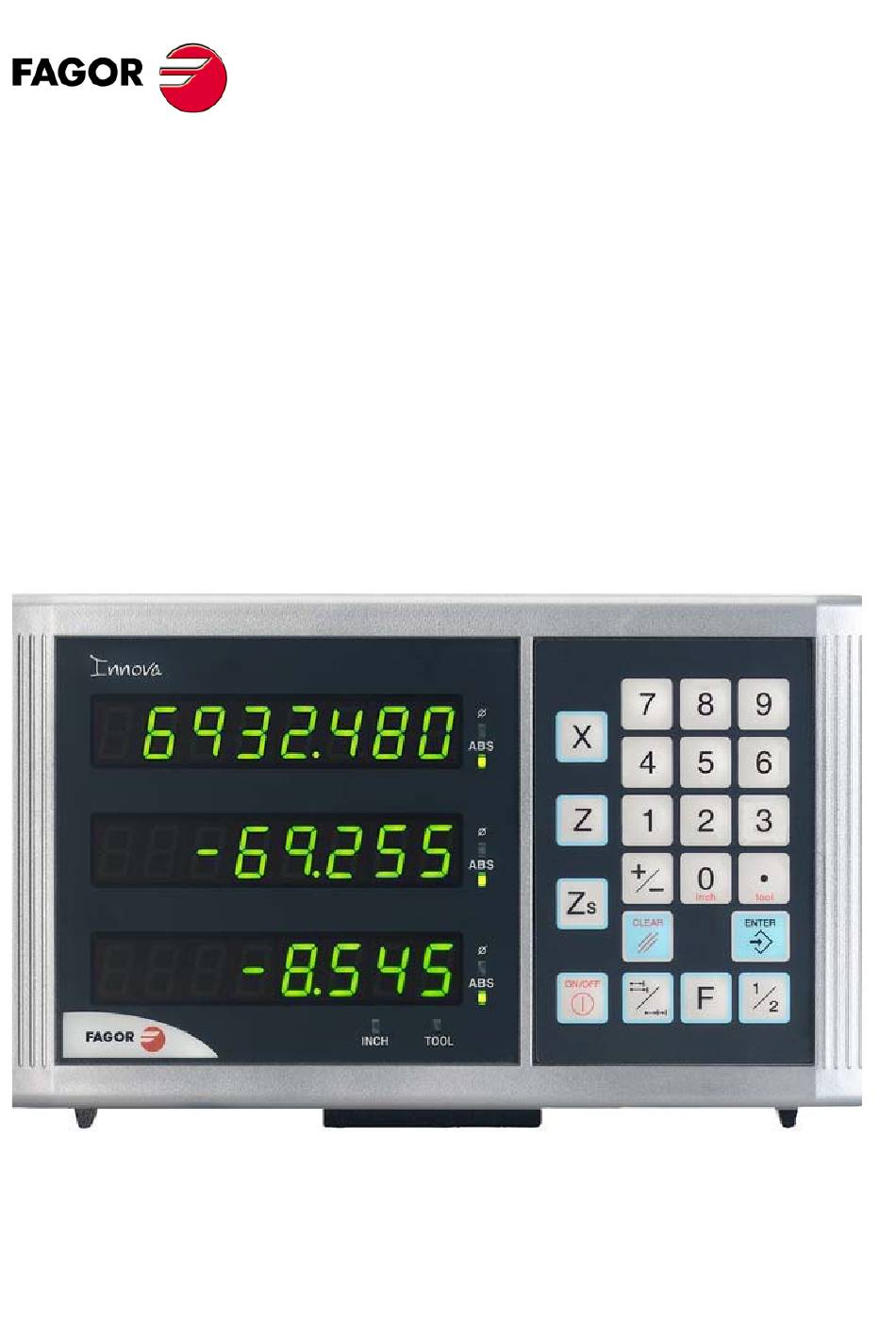

Fagor Automation S. Coop.
20i-T / 30i-T
20i-T B / 30i-T B
Manuel d'installation/utilisation
Manual code: 14460054
Manual version: 0612
Software version: 4.xx

Publicité

Table des Matières
loading

Sommaire des Matières pour Fagor Innova 20i-T

  • Page 1 Fagor Automation S. Coop. 20i-T / 30i-T 20i-T B / 30i-T B Manuel d'installation/utilisation Manual code: 14460054 Manual version: 0612 Software version: 4.xx...
  • Page 2: Table Des Matières

    INDEX Description du Compteur Numérique ............3 Panneau avant ........................3 Mise sous tension et hors tension de l'appareil............4 Opération du Compteur Numérique ............5 Modes d'affichage ......................5 Comptage incrémental, absolu et par rapport au zéro machine........6 2.2.1 Exemple ..........................7 Sélection et recherche du zéro machine.
  • Page 3: Description Du Compteur Numérique

    1 Description du Compteur Numérique 1.1 Panneau avant L'afficheur de chaque axe dispose de 8 chiffres verts de 14,1mm de hauteur et d'un autre pour le signe moins. Description de LEDs et touches: Reste sous tension lorsqu'on travaille en mode absolu et reste hors tension en mode incrémental.
  • Page 4: Mise Sous Tension Et Hors Tension De L'appareil

    S’allume automatiquement à la mise sous tension ou après avoir tapé sur la touche de mise sous / hors tension. On affiche Fagor dro ou le code l'erreur correspondant. Pour plus d'options voir table d'erreurs et PAR11. Mise sous ou Hors tension du DRO.
  • Page 5: Opération Du Compteur Numérique

    2 Opération du Compteur Numérique 2.1 Modes d'affichage Conversion mm / pouces Cette touche permet d'afficher la position des axes en millimètres ou en pouces respectivement suivant si la led INCH est éteinte ou allumée. Résolution basse / haute. En tapant sur cette touche on éteint le dernier chiffre décimal (résolution haute).
  • Page 6: Comptage Incrémental, Absolu Et Par Rapport Au Zéro Machine

    2.2 Comptage incrémental, absolu et par rapport au zéro machine. Ce Compteur Numérique de Cotes affiche la cote actuelle de deux ou trois axes (20i-T / 30i-T). On désigne sous le nom de cote ou coordonnée, la distance d’un point par rapport à...
  • Page 7: Exemple

    2.2.1 Exemple En utilisant la figure du bas, imaginons que nous souhaitons effectuer la pièce où l’on doit effectuer trois chariotages avec les cotes qui sont indiquées. Évidemment, le plan reflétera uniquement les cotes incrémentales (I) ou les absolues (ABS), par rapport au zéro pièce (point "0" dans la figure), même si le Compteur Numérique affiche ces cotes par rapport au zéro machine (Io).
  • Page 8 - Déplacer l’axe vers la première position jusqu’à ce que le Compteur [0.000] Numérique indique: 0.000. Cette dernière modalité s'avère plus pratique parce qu'une fois présélectionnée la cote de destination, il suffit de se rappeler qu'il faut déplacer l'axe jusqu'à ce que le Compteur Numérique indique zéro. [25.000] [0.000] - Une fois effectué...
  • Page 9: Sélection Et Recherche Du Zéro Machine

    Numérique, déplacé la machine avec le Compteur Numérique hors tension, pour des raisons de sécurité ou d'autres raisons. Les codeurs linéaires Fagor disposent de marques de référence tous les 50 mm le long de leur parcours. Pour bien utiliser ces marques de référence, il faut choisir une zone de l'axe, par exemple à...
  • Page 10: Opération Avec Outils

    2.4 Opération avec outils 2.4.1 Présélection d’outils Ce Compteur Numérique permet de présélectionner jusqu'à 20 outils (de "tool 0" à "tool 19"). L’appareil emmagasine en mémoire les distances relatives (offsets) de tous les outils, par rapport à "T0". Par conséquent, si on présélectionne "T0" en mode ABS (en X et en Y), puis les autres outils, il suffit alors de présélectionner uniquement "T0"...
  • Page 11: Opérations Spéciales

    2.5 Opérations spéciales 2.5.1 Facteur d'échelle On peut appliquer un facteur d'échelle (±9.999) pour des applications telles que l'usinage de moules : [facteur] À partir de ce moment-là, le Compteur Numérique affichera la position de l’axe résultant de la multiplication de la position réelle de l’axe par ledit ‘facteur’...
  • Page 12: Calcul De Conicité

    Changement d'outil sur n'importe quel point connu de la pièce: - Toucher la pièce avec l'outil. - Entrer dans le mode HOLD. L'affichage du comptage de cet axe est "bloqué" avec la valeur actuelle. - Enlever l'outil à remplacer et mettre le nouveau. - Situer le nouvel outil au point de "blocage"...
  • Page 13: Calculatrice

    2.5.5 Calculatrice Cette performance permet d'effectuer des opérations mathématiques et trigonométriques, ainsi que de présélectionner le résultat dans l'axe souhaité ou d'utiliser les niveaux des axes pour effectuer des opérations. Accède au mode calculatrice. Abandonne le mode calculatrice. 2.5.5.1 Travailler avec la calculatrice. Introduit le premier opérande sur l'axe X.
  • Page 14: Modes Recall Et Preset

    2.5.5.2 Modes Recall et Preset Commute entre le mode Recall et le mode Preset Mode RECALL Le mode recall permet d'introduire dans la calculatrice la coordonnée de l'axe à ce moment. Introduit dans la calculatrice la coordonnée actuelle de l'axe sélectionné. Touche [Z] pour l'axe Z et touche [Zs] pour l'axe Z Mode PRESET...
  • Page 15: Installation Du Compteur Numérique

    3 Installation du Compteur Numérique 3.1 Montage du modèle encastrable Dimensions du trou de la plaque à boutons Montage du Compteur Numérique encastrable Écrou DIN 985 Vis ISO 7380 M4 Inox M4 x 10 Inox V0612-20i-T / 30i-T - Installation/Utilisation - Installation du Compteur Numérique - (15/32)
  • Page 16: Panneau Arrière

    3.2 Panneau arrière Les éléments suivants se trouvent sur la partie postérieure: 1. Connecteur à trois bornes pour connexion au réseau et à la terre. 2. Borne, métrique 6, pour le raccordement général de la machine à la terre. 3. Bride de fixation. Certains des connecteurs suivants peuvent ne pas exister, en fonction des modèles concrets: X1.- Connecteur SUB-D HD femelle à...
  • Page 17: Caractéristiques Techniques Générales

    ATTENTION Ne pas manipuler les connecteurs, lorsque l'appareil est branché au réseau électrique. Avant de manipuler les connecteurs (secteur, mesure, etc.), vérifier que l’appareil n’est pas raccordé au secteur. Il ne suffit pas d'éteindre seulement l'afficheur en tapant sur la touche [on/ off] du clavier.
  • Page 18: Mode De Réglage Simple (Easy Setup)

    Connexion de la Mesure. Connecteurs X1, X2 et X3 Signal Fonction Entrée des signaux de mesure Alarme /Alarme* Alimentation des systèmes de mesure Non raccordé Alimentation des systèmes de mesure 12, 13, 14 Non raccordé Châssis Blindage 3.5 Mode de réglage simple (Easy Setup). Le mode Easy Setup sert à...
  • Page 19: Connexion Au Réseau Et À La Machine

    L'état de l'axe devient un des suivants: Ready Mesure correctement configurée Repeat Mesure sans déterminer correctement, la répétition du processus est sollicitée. Erreur Erreur dans le système de mesure. Note : Si le type de règle est un capteur à ruban, on doit taper sur la touche [F] avant de taper sur [ENTER] pour que la détection soit faite correctement.
  • Page 20: Pour Établir Les Valeurs D'usine Des Paramètres D'installation

    Pour entrer en édition de paramètres Le Compteur Numérique doit avoir les afficheurs allumés et être en mode de comptage, puis il faut taper sur la séquence de touches : L'afficheur de l'axe X affiche le mot "COdE", après quoi, il faut taper le code: CODE: 060496 060496 Le Compteur Numérique affiche PAR00 sur les afficheurs.
  • Page 21: Paramètres De Configuration Du Comptage Et De L'affichage

    3.7 Paramètres de configuration du comptage et de l'affichage. Les chiffres des paramètres binaires se réfèrent aux chiffres des afficheurs des axes, de façon à ce que le chiffre "1" (modifiable avec la touche [1]), est celui le plus à droite et le "8" celui le plus à gauche. X X X X X X X X <-- code binaire.
  • Page 22 PAR02 Multiplication TTL (subdivision). Indépendant pour chaque axe. Options: x4, x2, x1 et x0.5. La valeur d'usine est x4, celle utilisée pour les codeurs linéaires FAGOR. Si on utilise des codeurs rotatifs pour des axes linéaires, il faudra calculer le paramètre en fonction du nombre d'impulsions du codeur, du pas de la vis et...
  • Page 23 PAR04 Affichage de l'axe.Indépendant pour chaque axe. Chiffres 8, 7, 6, 5, 4 Sans fonction actuellement (doivent être à “0“), Éteindre l'afficheur de l'axe. 0 = Non, 1 = Oui. Affichage de l'axe commutable entre rayon/diamètre. 0 = non commutable, 1 = commutable Affichage de l'axe.
  • Page 24 Travailler toujours en mm. Travailler toujours en pouces. À la mise sous tension ne pas afficher "Fagor DRO". Si =0, suppression et présélection normale de cotes (valeur d'usine) Si =1, remise à zéro rapide de la cote affichée sur chaque axe.
  • Page 25 PAR15 Compensation multipoint d'erreur de vis. Important : Avant de relever les données pour établir un graphique de précision, il faut effectuer une recherche du zéro (marque de référence) car la compensation ne s'applique que lorsque cette recherche est effectuée. Si l'on veut utiliser cette compensation, il est recommandé...
  • Page 26 Sélectionner un axe et saisir le nombre de points allant être utilisés pour l'axe (maximum 40), le zéro signifiant qu'il n'y a pas de table de compensation pour l'axe. POS 1 Où “POS 1” c'est le numéro du point à introduire et “ERREUR 1” l'erreur à ERROR 1 compenser.
  • Page 27: Appendice

    Fagor Automation, S. Coop. Barrio de San Andrés 19, C.P. 20500, Mondragón -Guipúzcoa (ESPAGNE) Nous déclarons sous notre responsabilité exclusive, la conformité du produit: Compteur Numérique de Cotes Fagor:: 20i-T, 30i-T auquel a trait la présente déclaration avec les normes: SÉCURITÉ:...
  • Page 28: Conditions De Sécurité

    à prévenir des dommages à ce produit et aux produits qui y sont raccordés. Fagor Automation ne pourra en aucun cas être responsable de tout dommage physique ou matériel qui découlerait du non-respect de ces normes de bases de sécurité.
  • Page 29: Symboles De Sécurité

    Il est recommandé de placer le Compteur Numérique en position verticale, tout cela de manière à ce que l'interrupteur arrière soit situé à une distance du sol comprise entre 0,7 m et 1,7 m et hors d'atteinte de liquides réfrigérants, produits chimiques, coups, etc.
  • Page 30: Conditions De Garantie

    8 ans à partir de la date de disparition du produit sur le catalogue. Il est du ressort exclusif de FAGOR de déterminer si la réparation rentre dans le cadre défini comme garantie.
  • Page 31: Codes D'erreurs

    Si on met sous tension le Compteur Numérique, le capteur indique une panne. Si la panne persiste, prenez contact avec le SAV de Fagor Automation. V0612 - 20i-T / 30i-T - Installation/Utilisation - Appendice - (31/32)
  • Page 32: Maintenance

    Si le Compteur Numérique ne se met pas sous tension avec l'interrupteur arrière de mise en marche, vérifier qu'il est bien connecté et qu'il reçoit le courant adéquat. FAGOR AUTOMATION S. COOP. Bª San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón...
