4
Décharger l'azote.
5
Vidanger et vérifier de nouveau le vide
6
Quand la jauge à vide ne monte plus, la vannes d'arrêt peut être
ouverte.
Exécuter l'opération suivante s'il se peut que de l'humidité
reste dans le tuyau (si la pose des tuyaux est exécutée
pendant la saison pluvieuse ou sur une longue période de
temps, de l'eau de pluie peut pénétrer dans le tuyau
pendant la pose).
Après avoir fait le vide du système pendant 2 heures,
portez-le à la pression de 0,05 MPa (rupture de vide) en y
injectant de l'azote, puis faites de nouveau le vide jusqu'à
–100,7 kPa (séchage par le vide) en y appliquant la
pompe à vide pendant 1 heure. Si le système ne peut pas
atteindre –100,7 kPa en 2 heures, répéter l'opération de
rupture du vide et de séchage sous vide. Ensuite, après
avoir laissé le système en état de vide pendant 1 heure,
vérifiez que l'indicateur de vide ne monte pas.
Après la purge de l'air au moyen d'une pompe à vide, il
peut arriver que la pression de réfrigérant n'augmente pas,
même lorsque la vanne d'arrêt est ouverte. La raison de ce
phénomène tient dans l'état fermé de la vanne d'expansion
par exemple dans le circuit de l'unité extérieure, mais ce
n'est pas un problème pour faire tourner l'appareil.
C
HARGE DU RÉFRIGÉRANT
Information importante relative au réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés par le
protocole de Kyoto. Ne pas laisser les gaz s'échapper dans
l'atmosphère.
Type de réfrigérant:
R410A
(1)
Valeur GWP
:
1975
(1)
GWP = potentiel de réchauffement global

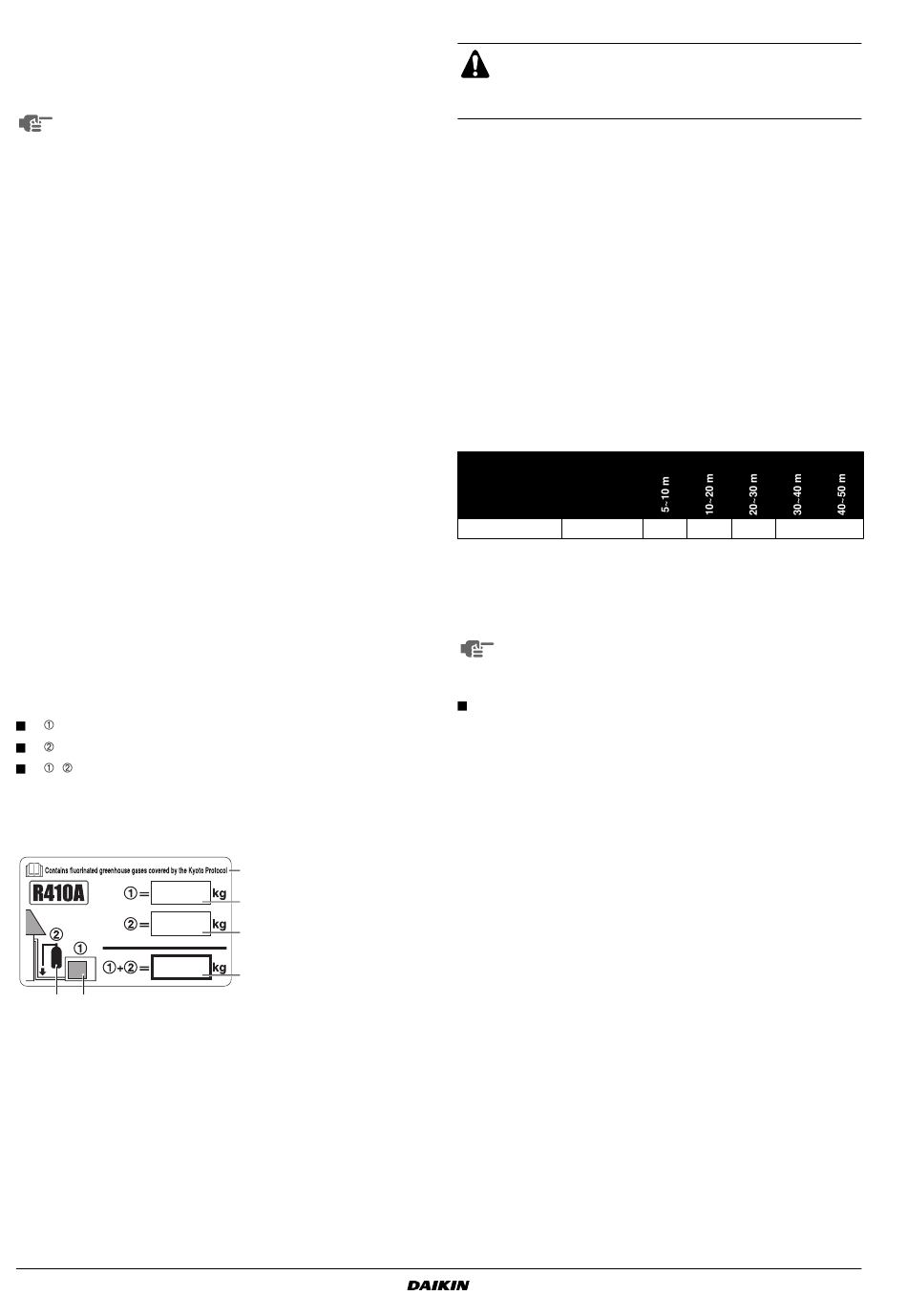

Prière de compléter à l'encre indélébile,
la charge de réfrigérant d'usine du produit,
la quantité de réfrigérant supplémentaire chargée sur place et
+
la charge de réfrigérant totale
sur l'étiquette de charge de réfrigérant fournie avec le produit.
L'étiquette complétée doit être apposée à proximité de l'orifice de
recharge du produit (par ex. à l'intérieur du couvercle d'entretien).
6
5
Manuel d'installation
9
(1)
.
1
charge de réfrigérant
4
d'usine du produit:
voir plaquette
1
signalétique de l'unité
2
quantité de réfrigérant
2
supplémentaire chargée
sur place
3
charge de réfrigérant
3
totale
4
Contient des gaz à effet
de serre fluorés encadrés
par le protocole de Kyoto
5
unité extérieure
6
cylindre de réfrigérant et
collecteur de recharge
Précaution d'entretien
Lorsque vous effectuez un entretien de l'unité qui
nécessite l'ouverture du système de refroidissement, le
réfrigérant doit être évacué suivant les réglementations
locales.
L'unité nécessite une charge supplémentaire de réfrigérant
conformément à la longueur du tuyau raccordé sur place. Chargez le
réfrigérant dans le tuyau de liquide dans son état liquide par l'orifice
de service de la vanne d'arrêt de liquide. Comme le réfrigérant
R410A est un mélange, sa composition se modifie lorsqu'il est
chargé à l'état gazeux et le bon fonctionnement du système ne peut
plus être assuré dans ces circonstances.
Sur ce modèle, il n'est pas nécessaire de mettre une charge
supplémentaire si la longueur de la tuyauterie est ≤30 m.
Poids total de la charge de réfrigérant (après une fuite,
etc.)
Les quantités de charge supplémentaires font référence à la
longueur de tuyau de réfrigérant telle que mentionnée dans le
tableau du paragraphe
"Longueur de tuyauterie permise et différence
de hauteur" à la page
6.
Tableau 3: Quantité de charge totale <unité: kg>
Diamètre de la
tuyauterie de
Modèle
liquide
RXS60
normal
Précaution pour l'opération de pompage
L'unité extérieure est équipée d'un contacteur basse pression ou
d'une sonde basse pression visant à protéger le compresseur.
Ne court-circuitez jamais le contacteur basse pression ou
la sonde basse pression pendant l'opération de pompage.
Suivez les étapes ci-dessous pour effectuer l'opération de pompage.
Mesures préliminaires
Veillez à couper l'alimentation électrique.
Ouvrez le panneau frontal et couvrez le PCB et la carte de
bornes avec une feuille d'isolation pour éviter des chocs
électriques dus à un contact accidentel avec des parties à
nu.
Refermez le panneau frontal avant de laisser l'unité
extérieure. Vous ne pouvez pas laisser l'unité sans
surveillance si le panneau frontal reste ouvert.
Branchez l'alimentation électrique et effectuez l'opération de
pompage selon la procédure suivante.
Longueur de tuyauterie de réfrigérant
1,8
2,3
2,8
RXS60F7V3B
Climatiseurs de la série Split
4PW37606-1
