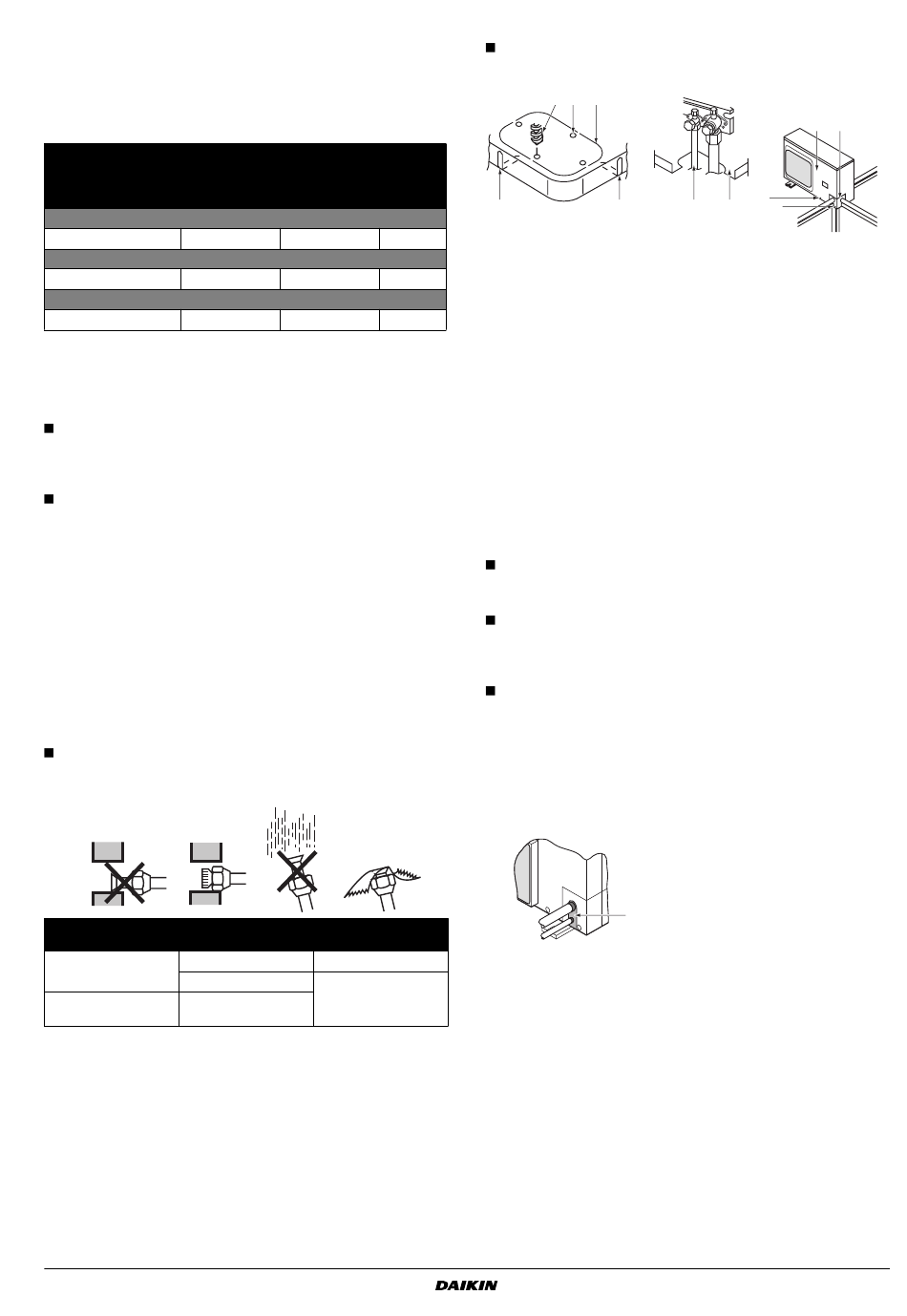

Longueur de tuyauterie permise et différence de
hauteur
Voir le tableau ci-dessous concernant les longueurs et les hauteurs.
Se reporter a la
figure
2. Prendre pour hypothèse que la canalisation
la plus longue de l'illustration correspond effectivement à la
canalisation la plus longue et que l'appareil le plus haut de la figure
correspond effectivement à l'appareil le plus haut.
Longueur de tuyau admissible
Longueur maximale totale de tuyauterie unidirectionnelle
Paire
L1
Hauteur maximale entre l'unité intérieure et extérieure
Paire
H1
Longueur sans charge
Paire
L1
P
RÉCAUTIONS À PRENDRE EN CE QUI CONCERNE
LA TUYAUTERIE DE FLUIDE FRIGORIFIQUE
N'acceptez aucun mélange autre que le réfrigérant prévu durant
le cycle de refroidissement, comme l'air. Si un gaz réfrigérant
fuit durant les travaux sur l'unité, ventilez la pièce directement et
complètement.
Utilisez uniquement du R410A pour faire l'appoint de fluide de
refroidissement.
Outils d'installation:
S'assurer de bien utiliser les outils d'installation (jauge,
collecteur, tuyau de charge, etc.) conçus exclusivement pour les
installations utilisant du R410A afin de résister à la pression et
d'éviter la pénétration de corps étrangers (notamment les huiles
minérales ou l'humidité) dans le système.
Pompe à vide:
Utilisez une pompe à vide à deux étages, équipée d'un clapet de
non-retour.
Assurez-vous que l'huile de la pompe n'est pas refoulée vers le
système lorsque la pompe est à l'arrêt.
Utilisez une pompe à vide dont le débit d'évacuation est de –100,7 kPa
(5 Torr, –755 mm Hg.
Pour éviter l'introduction de saleté, liquide ou poussière dans la
tuyauterie, pincez le bout du tuyau et recouvrez le d'un ruban
adhésif.
Emplacement
Période d'installation
Plus d'un mois
Unité extérieure
Moins d'un mois
Indépendamment
Unité intérieure
de la période
Une grande prudence est requise lors du placement de tubes en
cuivre dans les murs.
RXS60F7V3B
Climatiseurs de la série Split
4PW37606-1
Diamètre de la
tuyauterie de
liquide
RXS60
standard
30 m
—
15 m
≤30 m
standard
Méthode
de protection
Pincez le tuyau
Pincez le tuyau ou
entourez-le de ruban
isolant
T
UYAUTERIE DE RÉFRIGÉRANT
Les tuyauteries non-fournies peuvent être installées dans quatre
directions.
1
2
3
4
4
Figure - Tuyauteries non-fournies dans quatre directions
1
Forer
2
Zone centrale autour du trou éjecteur
3
Trou éjecteur
4
Fente
5
Tuyauterie de raccordement
6
Bâti arrière
7
Plaque frontale
8
Plaque de sortie de la tuyauterie
9
Plaque frontale de la vis
10
Plaque de sortie de la tuyauterie
A
Avant
B
Arrière
C
Côtés
D
Dessous
La découpe des deux fentes permet l'installation montrée dans
figure "Tuyauteries non-fournies dans quatre
(Utilisez une scie métallique pour découper les fentes.)
Pour relier le tuyau de connexion à l'unité vers le bas, faites un
trou éjecteur en pénétrant dans la zone centrale entourant le
trou
éjecteur
en
utilisant
figure "Tuyauteries non-fournies dans quatre
Après avoir forer le trou éjecteur, il est recommandé d'appliquer
une peinture de réparation sur le côté et les surfaces
avoisinantes pour éviter la corrosion.
Eviter la pénétration d'objets étranger
Obturez les trous de la tuyauterie avec du mastic ou de l'isolant
(obtenu sur place) pour éliminer tous les trous comme mentionné sur
l'illustration.
1
Des insectes ou petits animaux entrant dans l'unité extérieure
peuvent provoquer un court-circuit dans le coffret électrique.
7
8
9
10
5
6
A
D
directions".
un
foret
de
6 mm.
Ø
directions".)
1
Mastic et matériel isolant (produit
localement)
Manuel d'installation
B
C
(Voir
6
