JVC KW-R500 Manuel D'instructions
Masquer les pouces
Voir aussi pour KW-R500:
- Manuel d'installation/raccordement (4 pages) ,
- Manuel d'installation/raccordement (2 pages) ,
- Manuel d'instructions (42 pages)
Table des Matières
Publicité
Les langues disponibles
Les langues disponibles
Liens rapides

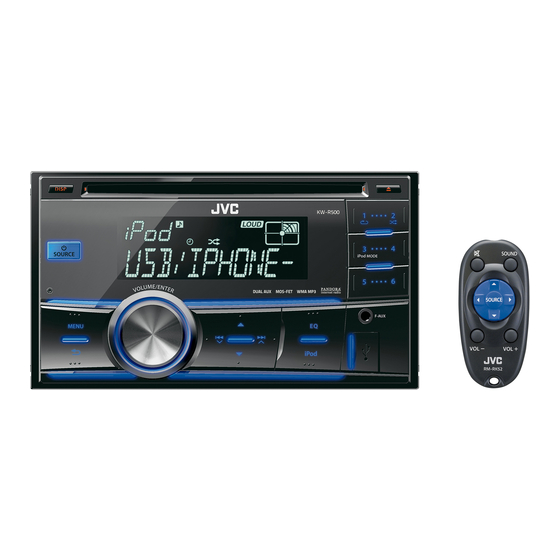

KW-R500
CD RECEIVER / RECEPTOR CON CD / RÉCEPTEUR CD
For canceling the display demonstration, see page 4. /
Para cancelar la demostración en pantalla, consulte la página 4. /
Pour annuler la démonstration des affichages, référez-vous à la page 4.
For installation and connections, refer to the separate manual.
Para la instalación y las conexiones, refiérase al manual separado.
Pour l'installation et les raccordements, se référer au manuel
séparé.
MANUEL D'INSTRUCTIONS
INSTRUCTIONS
MANUAL DE INSTRUCCIONES
ENGLISH
ESPAÑOL
FRANÇAIS
For Customer Use:
Enter below the
Model No. and Serial
No. which are located
on the top or bottom
of the cabinet. Retain
this information for
future reference.
Model No.
Serial No.
Publicité
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour JVC KW-R500
Sommaire des Matières pour JVC KW-R500
- Page 1 ENGLISH ESPAÑOL FRANÇAIS KW-R500 CD RECEIVER / RECEPTOR CON CD / RÉCEPTEUR CD For canceling the display demonstration, see page 4. / Para cancelar la demostración en pantalla, consulte la página 4. / Pour annuler la démonstration des affichages, référez-vous à la page 4.
- Page 2 Thank you for purchasing a JVC product. Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best possible performance from the unit. For U.S.A. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
-
Page 3: Table Des Matières
Contents Warning: Stop the car before operating the unit. Preparation ............4 Caution: Canceling the display demonstration Adjust the volume so that you can hear sounds Setting the clock outside the car. Driving with the volume too high may cause an accident. Basic operations ........... -
Page 4: Preparation
Preparation Preparation Canceling the display Setting the clock demonstration The display demonstration is always turned on unless you cancel it. 2 Select <CLOCK>. 3 Select <CLOCK SET>. (Initial setting) 3 Select <DEMO OFF>. 4 Adjust the hour. 4 Press MENU to exit. 5 Adjust the minute. -
Page 5: Control Panel
Basic operations Control panel Remote controller Display window Ejects the disc Loading slot Front AUX input jack Control dial USB input terminal Remote sensor Aim the remote controller directly at the sensor. DO NOT expose to bright sunlight. When you press or hold the following button(s)... Remote Control panel General function... -
Page 6: Radio
Radio Radio Searching for a station Select <FM> or <AM>. Auto search. (Press) Manual search. (Hold) “M” flashes, then press the button repeatedly. “ST” lights up when receiving an FM stereo broadcast with sufficient signal strength. Storing stations in memory Selecting a preset station Manual presetting You can preset up to 18 stations for FM and 6... -
Page 7: Cd/Usb
CD/USB CD/USB Playing a CD/USB device Label side USB input terminal USB 2.0 cable (not supplied) The source changes to “USB” and playback starts. The source changes to “CD” and playback starts. This unit can play MP3/WMA files stored in CD-R, CD-RW, and USB mass storage device (such as a USB memory and Digital Audio Player). -
Page 8: Ipod/Iphone
iPod/iPhone Playing an iPod/iPhone USB input terminal USB 2.0 cable (accessory of the iPod/iPhone) The source changes to “USB” “USB-IPOD” and playback starts. 3 Select the desired track. Selecting the control mode <HEAD MODE>/<IPOD MODE>/ <EXT MODE> Repeat this step until the desired track is selected. HEAD Controls iPod playback through this If the selected menu contains many tracks, you... -
Page 9: Listening To Pandora Internet Radio
iPod/iPhone Searching the registered station Pandora internet radio from the list Preparation 1 Search for “Pandora” in the Apple iTunes App Store to find and install the most current version of the Pandora 2 Select the station list display mode. application onto your device. -
Page 10: External Components
External components External components For details, refer also to the instructions supplied with the external components. Playing an external component from Front/Rear AUX 1 Connect to F-AUX on the control panel 3.5 mm (1/8") stereo mini plug and/or R-AUX on the rear panel. (not supplied) 2 Set the source as necessary. -
Page 11: Illumination Color Adjustments
Illumination color adjustments Display zone Button zone All zone: Includes both Button zone and Display zone. Selecting the preset color Storing your own adjustments You can select a preset color for <BUTTON You can store your own day and night colors for ZONE>, <DISP ZONE>, and <ALL ZONE>... -
Page 12: Brightness Adjustments
Brightness adjustments Brightness adjustments You can select your preferred brightness for <BUTTON ZONE>, <DISP ZONE> separately. (Hold) <DIMMER> BUTTON ZONE BUTTON 00 to 31 <BRIGHTNESS> DISP ZONE DISP 00 to 31 <DAY>/<NIGHT> 4 Press MENU to exit. Sound adjustments This unit memorizes sound settings adjusted for each individual source. Pro Equalizer Selecting the preset sound You can select a preset sound mode, for each... -
Page 13: Remote Controller
Remote controller Remote controller Warning: Preparing Do not install any battery other than CR2025 or When you use the remote controller for the first its equivalent. time, pull out the insulation sheet. Do not leave the remote controller in places (such as dashboards) exposed to direct sunlight for a long time. -
Page 14: Menu Operations
Menu operations Menu operations 3 Repeat step 2 if necessary. To return to the previous menu, press To exit from the menu, press DISP or MENU. If no operation is done for about 60 seconds, the operation will be canceled. Menu item Selectable setting (Initial: [XX]) DEMO... - Page 15 Menu operations Menu item Selectable setting (Initial: [XX]) SUB. W *5 OFF: Cancels. (Subwoofer) [ON]: Turns on the subwoofer output. SUB.W LPF *6 LOW 55Hz/MID 85Hz/[HIGH 120Hz]: Audio signals with frequencies (Subwoofer low- lower than 55 Hz/85 Hz/120 Hz are sent to the subwoofer. pass filter) SUB.W LEVEL *6 00 —...
-
Page 16: Additional Information
Additional information Additional information About discs About audio files Playable files This unit can only play the following CDs: File extensions: MP3(.mp3), WMA(.wma) Bit rate: MP3: 8 kbps - 320 kbps This unit can play back multi-session discs; WMA: 32 kbps - 192 kbps however, unclosed sessions will be skipped Sampling frequency: during playback. -
Page 17: About Usb Device
When operating an iPod/iPhone, some intended for some USB devices. operations may not be performed correctly or The maximum number of characters for: as intended. In this case, visit the following JVC – Folder names: 63 characters website: – File names: 63 characters <http://www3.jvckenwood.com/english/car/... -
Page 18: Troubleshooting
RESET UNIT”/“WARNING CHK with tape before resetting the unit. ( page 3) WIRING THEN RESET UNIT” If the message does not disappear, consult your JVC car audio appears on the display and no dealer or kits supplying company. operations can be done. -
Page 19: Specifications
Specifications Specifications AUDIO AMPLIFIER SECTION Power Output 20 W RMS x 4 Channels at 4Ω and ≤ 1% THD+N Load Impedance 4Ω (4Ω to 8Ω allowance) Frequency Response 40 Hz to 20 000 Hz Signal-to-Noise Ratio 80 dBA (reference: 1 W into 4Ω) Line-Out, Subwoofer-Out Level/Impedance 2.5 V/20 kΩ... - Page 20 Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea detenidamente este manual para comprender a fondo todas las instrucciones y obtener un máximo disfrute de esta unidad. Para EE.UU. Este equipo se ha sometido a todo tipo de pruebas y cumple con las normas establecidas para dispositivos de Clase B, de conformidad con la Parte 15 de las reglas de la FCC (Comisión Federal...
-
Page 21: Cómo Reposicionar Su Unidad
Índice Advertencia: Detenga el automóvil antes de operar la unidad. Preparativos ............4 Precaución: Cancelación de las demostraciones en Ajuste el volumen a un nivel que permita pantalla escuchar el ruido del tráfico y otros sonidos ambientales. La conducción con el volumen Puesta en hora del reloj demasiado alto puede causar un accidente. -
Page 22: Preparativos
Preparativos Preparativos Cancelación de las Puesta en hora del reloj demostraciones en pantalla La demostración en pantalla siempre se activa a menos que la cancele. 2 Seleccione <CLOCK>. 3 Seleccione <CLOCK SET>. (Configuración inicial) 3 Seleccione <DEMO OFF>. 4 Ajuste la hora. 4 Pulse MENU para salir. - Page 23 Operaciones básicas Panel de control Control remoto Ventanilla de visualización Expulsa el disco Ranura de carga Toma de entrada AUX delantera Disco de control Terminal de entrada USB Sensor remoto Apunte el control remoto directamente al sensor. NO exponga el sensor remoto a la luz solar directa. Si pulsa o mantiene pulsado(s) el(los) siguiente(s) botón(es)...
-
Page 24: Radio
Radio Radio Búsqueda de una emisora Seleccione <FM> o <AM>. Búsqueda automática. (Pulse) Búsqueda manual. (Sostener) “M” parpadea, a continuación, pulse el botón repetidamente. “ST” se enciende cuando se recibe una radiodifusión FM estéreo con una intensidad de señal suficiente. Almacenamiento de emisoras Selección de emisoras en la memoria... -
Page 25: Cd/Usb
CD/USB CD/USB Reproducción de un dispositivo CD/USB Lado de la etiqueta Terminal de entrada USB Cable USB 2.0 (no suministrado) La fuente cambia a “CD” y se inicia la reproducción. La fuente cambia a “USB” y se inicia la reproducción. Esta unidad puede reproducir archivos MP3/WMA guardados en un CD-R, un CD-RW o un dispositivo de almacenamiento masivo USB (como una memoria USB y un reproductor de audio digital). -
Page 26: Ipod/Iphone
iPod/iPhone Reproducción de un iPod/iPhone Terminal de entrada USB Cable USB 2.0 (accesorio del iPod/iPhone) La fuente cambia a “USB” “USB-IPOD” y se inicia la reproducción. 3 Seleccione la pista que desea. Selección del modo de control <HEAD MODE>/<IPOD MODE>/ <EXT MODE>... - Page 27 iPod/iPhone Búsqueda de la emisora registrada Pandora internet radio en la lista Preparativos 1 Busque “Pandora” en el Apple iTunes App Store para encontrar e instalar la última versión de la aplicación Pandora en su 2 Selecciona el modo de visualización de la dispositivo.
-
Page 28: Componentes Externos
Componentes externos Componentes externos Para mayor información, consulte también las instrucciones suministradas con los componentes externos. Reproducción de un componente externo desde AUX frontal/posterior 1 Conectar al F-AUX del panel de control y/o Miniclavija estéreo de 3,5 mm al R-AUX del panel posterior. (1/8") (no suministrada) 2 Ajustar la fuente si es necesario. -
Page 29: Ajustes De Color De La Iluminación
Ajustes de color de la iluminación Zona Pantalla Zona Botones Zona Todo: incluye la zona Botones y la zona Pantalla. Selección del color preajustado Almacenamiento de sus propios ajustes Puede seleccionar un color preajustado para <BUTTON ZONE>, <DISP ZONE> y <ALL ZONE> Puede almacenar sus propios colores diurnos y por separado. -
Page 30: Ajustes De Brillo
Ajustes de brillo Ajustes de brillo Puede seleccionar el brillo que prefiera para <BUTTON ZONE>, <DISP ZONE> por separado. (Sostener) <DIMMER> BUTTON ZONE BUTTON 00 a 31 <BRIGHTNESS> DISP ZONE DISP 00 a 31 <DAY>/<NIGHT> 4 Pulse MENU para salir. Ajustes de sonido La unidad memoriza los ajustes de sonido que se han hecho para cada fuente individual. -
Page 31: Control Remoto
Control remoto Control remoto Advertencia: Preparación No instale ninguna otra pila distinta de CR2025 Cuando utilice el control remoto por primera vez, o su equivalente. quite la lámina de aislamiento. No deje el control remoto en un lugar expuesto a la luz directa del sol (como los cubretableros) durante un tiempo prolongado. -
Page 32: Operaciones De Los Menús
Operaciones de los menús Operaciones de los menús 3 Repita el paso 2, si es necesario. Para volver al menú anterior, pulse Para salir del menú, pulse DISP o MENU. La operación se cancela si no se efectúa ninguna operación durante aproximadamente 60 segundos. Opción del menú... - Page 33 Operaciones de los menús Opción del menú Ajuste seleccionable (Inicial: [XX]) SUB. W *5 OFF: se cancela. (Subwoofer) [ON]: activa la salida del subwoofer. SUB.W LPF *6 LOW 55Hz/MID 85Hz/[HIGH 120Hz]: las señales de audio con (Filtro de paso bajo frecuencias inferiores a 55 Hz/85 Hz/120 Hz se envían al subwoofer.
-
Page 34: Información Adicional
Información adicional Información adicional Acerca de los discos Acerca de los archivos de audio Archivos reproducibles Esta unidad solo puede reproducir los siguientes CD: Extensiones de archivo: MP3(.mp3), WMA(.wma) Velocidad de bit: Este receptor puede reproducir discos MP3: 8 kbps - 320 kbps multisesión;... -
Page 35: Acerca Del Dispositivo Usb
En tal caso, El funcionamiento y la fuente de alimentación visite el siguiente sitio web de JVC: pueden no funcionar como es deseado con <http://www3.jvckenwood.com/english/car/ algunos dispositivos USB. index.html> (Sitio web sólo en inglés). -
Page 36: Localización De Averías
Si el mensaje no desaparece, consulte con su concesionario de ninguna operación. equipos de audio para automóvil JVC o con una compañía que suministra tales kits. El receptor no funciona en absoluto. Reinicialice la unidad. ( página 3) -
Page 37: Especificaciones
Especificaciones Especificaciones SECCIÓN DEL AMPLIFICADOR DE AUDIO Potencia de salida 20 W RMS x 4 canales a 4Ω y ≤ 1% THD+N Impedancia de carga 4Ω (tolerancia de 4Ω a 8Ω) Respuesta de frecuencias 40 Hz a 20 000 Hz Relación señal a ruido 80 dBA (referencia: 1 W en 4Ω) Nivel/impedancia de salida de línea o salida del... -
Page 38: Précautions
Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures performances possibles. Précautions : Tout changement ou toute modification non approuvés expressément par la partie responsable de la conformité... -
Page 39: Comment Réinitialiser Votre Appareil
Table des matières Avertissement : Arrêtez la voiture avant de manipuler l’appareil. Préparation ............4 Attention : Annulation des démonstrations des Ajustez le volume de façon à pouvoir entendre les affichages sons extérieurs à la voiture. Conduire avec le volume trop haut peut être la cause d’un accident. Réglage de l’horloge Évitez d’utiliser un périphérique USB ou un iPod/ iPhone s’il peut gêner une conduite en toute sécurité. -
Page 40: Préparation
Préparation Préparation Annulation des démonstrations Réglage de l’horloge des affichages (Maintenez Les démonstrations d’affichage sont toujours pressée) activées sauf si vous les annulez. 2 Choisissez <CLOCK>. (Maintenez pressée) 3 Choisissez <CLOCK SET>. (Réglage initial) 3 Choisissez <DEMO OFF>. 4 Ajustez les heures. 4 Appuyez sur MENU pour quitter. -
Page 41: Panneau De Commande
Opérations de base Panneau de commande Télécommande Fenêtre d’affichage Éjection d’un disque Fente d’insertion Prise d’entrée AUX avant Molette de commande Prise d’entrée USB Capteur de télécommande Visez la télécommande directement en direction du capteur. N’EXPOSEZ PAS à la lumière directe du soleil. Quand vous appuyez ou maintenez pressées les touches suivantes... -
Page 42: Radio
Radio Radio Recherche d’une station Choisissez <FM> ou <AM>. Recherche automatique. (Appuyez sur la touche) Recherche manuelle. (Maintenez pressée) “M” clignote, puis appuyez sur la touche répétitivement. “ST” s’allume lors de la réception d’une émission FM stéréo avec un signal suffisamment fort. Mémorisation de stations Sélection d’une station préréglée Préréglage manuel... -
Page 43: Cd/Usb
CD/USB CD/USB Lecture d’un CD/périphérique USB Face de l’étiquette Prise d’entrée USB Câble USB 2.0 (non fourni) La source change en “USB” et la lecture démarre. La source change en “CD” et la lecture démarre. Cet appareil peut reproduire les fichiers MP3/WMA contenus dans un CD-R, un CD-RW ou dans un périphérique USB à... -
Page 44: Ipod/Iphone
iPod/iPhone Lecture d’un iPod/iPhone Prise d’entrée USB Câble USB 2.0 (accessoire du iPod/iPhone) La source change en “USB” “USB-IPOD” et la lecture démarre. 3 Choisissez la plage souhaitée. Sélection du mode de contrôle <HEAD MODE>/<IPOD MODE>/ <EXT MODE> Répétez cette étape jusqu’à ce que la plage HEAD Commande la lecture du iPod à... -
Page 45: Radio Internet Pandora
iPod/iPhone Comment chercher la station Radio Internet Pandora enregistrée de la liste Préparation 1 Cherchez “Pandora” dans l’App Store iTunes d’Apple pour trouver et installer la version la plus récente de l’application 2 Sélectionnez le mode d’affichage de la Pandora dans votre appareil. liste de stations. -
Page 46: Appareils Extérieurs
Appareils extérieurs Appareils extérieurs Pour plus d’informations, référez-vous aussi aux instructions fournies avec les appareils extérieurs. Lecture d’un appareil extérieur à partir de l’entrée auxiliaire avant/ arrière (Front/Rear AUX) 1 Connectez sur F-AUX sur le panneau de commande et/ou sur R-AUX sur le Mini fiche stéréo de 3,5 mm (1/8") (non fournie) panneau arrière. -
Page 47: Réglages De La Couleur D'éclairage
Réglages de la couleur d’éclairage Zone d’affichage Zone des touches Toutes les zones : inclut la zone Touches et la zone Affichage. Sélection de la couleur Mémorisation de vos réglages préréglée Vous pouvez mémoriser vos propres couleurs de jour et de nuit pour <BUTTON ZONE> et Vous pouvez choisir une couleur prédéfinie pour <DISP ZONE>... -
Page 48: Réglages De La Luminosité
Réglages de la luminosité Réglages de la luminosité Vous pouvez sélectionner la luminosité de votre choix pour <BUTTON ZONE>, <DISP ZONE> séparément. (Maintenez pressée) <DIMMER> BUTTON ZONE BUTTON 00 à 31 <BRIGHTNESS> DISP ZONE DISP 00 à 31 <DAY>/<NIGHT> 4 Appuyez sur MENU pour quitter. Réglages du son Cet appareil met en mémoire les réglages de son effectués pour chaque source. -
Page 49: Télécommande
Télécommande Télécommande Avertissement : Préparation N’installez pas une autre pile qu’une CR2025 ou Lorsque vous utilisez la télécommande pour la son équivalent. première fois, retirez la feuille d’isolation. Ne laissez pas la télécommande dans un endroit (tel que le tableau de bord) exposé à la lumière directe du soleil pendant longtemps. -
Page 50: Utilisation Des Menus
Utilisation des menus Utilisation des menus 3 Répéter l’étape 2 si nécessaire. (Maintenez pressée) Pour revenir au menu précédent, appuyez sur Si aucune opération n’est effectuée pendant Pour quitter le menu, appuyez sur DISP ou environ 60 secondes, l’opération est annulée. MENU. - Page 51 Utilisation des menus Article de menu Réglages pouvant être choisis (Réglage initial : [XX]) SUB. W *5 OFF : annulation. (Caisson de grave) [ON] : active la sortie du caisson de grave. SUB.W LPF *6 LOW 55Hz/MID 85Hz/[HIGH 120Hz] : les signaux audio avec des (Filtre passe bas de fréquences inférieures à...
-
Page 52: Informations Complémentaires
Informations complémentaires Informations complémentaires À propos des disques À propos des fichiers audio Cet appareil ne peut lire que les CD suivants : Fichiers compatibles Extensions de fichiers : MP3(.mp3), WMA(.wma) Débit binaire : MP3 : 8 kbps à 320 kbps Cet appareil peut reproduire les disques multi- WMA : 32 kbps à... -
Page 53: À Propos Du Périphérique Usb
être réalisées soit lâche. correctement ou comme prévues. Dans ce cas, consultez le site Web JVC suivant : Le fonctionnement et l’alimentation peuvent <http://www3.jvckenwood.com/english/car/ ne pas fonctionner comme prévu pour certains index.html>... -
Page 54: Guide De Dépannage
3) apparaît sur l’affichage et aucune Si le message ne disparaît pas, consultez votre revendeur opération ne peut être réalisée. d’autoradio JVC ou la société qui fabrique les kits. Cet appareil ne fonctionne pas Réinitialisez l’appareil. ( page 3) du tout. -
Page 55: Spécifications
Spécifications Spécifications SECTION DE L’AMPLIFICATEUR AUDIO Puissance de sortie 20 W RMS x 4 canaux à 4Ω et ≤ 1% THD+N Impédance de charge 4Ω (4Ω à 8Ω admissible) Réponse en fréquence 40 Hz à 20 000 Hz Rapport signal sur bruit 80 dBA (référence : 1 W en 4Ω) Niveau de sortie de ligne, niveau de sortie du 2,5 V/20 kΩ... - Page 56 Having TROUBLE with operation? Please reset your unit Refer to page of How to reset your unit Still having trouble?? USA ONLY Call 1-800-252-5722 http://www.jvc.com We can help you! EN, SP, FR 1211DTSSANJEIN © 2011 JVC KENWOOD Corporation...
