- Page 1 BOAFOCUS ____ INSTALLATION, ENTRETIEN ET INSTRUCTIONS D’UTILISATION...
-
Page 2: Table Des Matières

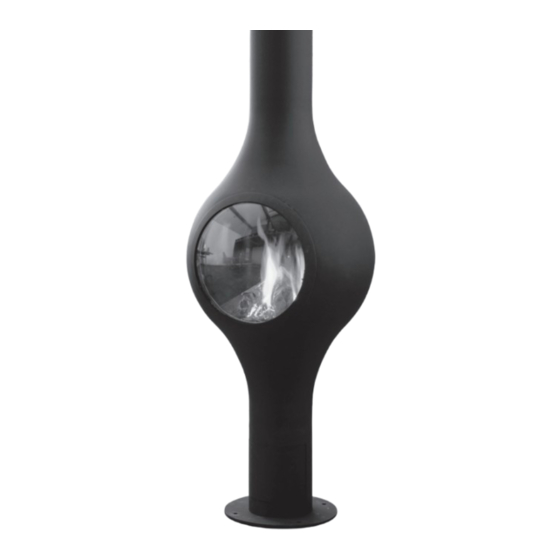

Informations des matières générales Informations générales Cet appareil à gaz Focus est un appareil à ventouse à effet de combustion réaliste hautement efficace. Il fournit une chaleur radiante par convection en utilisant la toute dernière technologie de brûleurs. Instructions d’utilisation Avant l’installation, assurez-vous que les conditions de distribution... -
Page 3: Instructions D'utilisation
Instructions d’utilisation ISOLATION D’URGENCE DE L’APPAREIL EN CAS Numéro de modèle télécommande Presser simultanément les boutons . Le modèle télécommande DE FUITE DE GAZ s’affiche. Désactivation de fonctions En cas de fuite de gaz ou si vous sentez du gaz, cet appareil doit être 1. -
Page 4: Reglage En Mode Fahrenheit Ou Celsius
Instructions d’utilisation Figure 01: 8-bouton Display C. REGLAGE EN MODE FAHRENHEIT OU CELSIUS E. SECURITE ENFANTS Pour passer en mode °C ou °F, presser MARCHE : simultanément les boutons Pour activer, presser simultanément les boutons s’affiche et la NOTE : L’affichage des résultats en °F donne télécommande devient inopérant (sauf pour la un mode 12 heures. - Page 5 Instructions d’utilisation Télécommande utilisation « un seul bouton » ÉTEINDRE LE FEU (Paramétrage par défaut) · Presser le bouton jusqu’aux deux bips courts et qu’une série de clignotements de Télécommande · Presser le bouton lignes confirme le démarrage de la pour éteindre.
- Page 6 Instructions d’utilisation H. MINUTERIE J. MODE THERMOSTATIQUE MARCHE/RÉGLAGE : MARCHE : 1. Presser et maintenir le bouton jusqu’à ce Presser le bouton . s’affiche. Prérégler la que s’affiche, et que heure clignote. température affichée brièvement. 2. Pour sélectionner l’heure, presser le bouton La température ambiante s’affiche.
-
Page 7: Caracteristiques Supplementaires (Aux)
Instructions d’utilisation Réglages par défaut : NOTE : Passer au PROGRAMME 2 et régler les heures de marche et d’arrêt HEURE DE MARCHE TEMPÉRATURE (Thermostatique): 70 °F (21 °C) ou interrompre la programmation à ce stade. PROGRAMME 2 TEMPÉRATURE HEURE D’ARRÊT: “ ”... -
Page 8: Extinction Manuelle
Cette opération peut être effectuée en utilisant une brosse souple ainsi qu’un aspirateur ou un chiffon humide et, si nécessaire, un agent nettoyant non abrasif. N’utilisez pas de substances corrosives ou abrasives pour nettoyer l’appareil. Sur le modèle Boafocus, la soupape de commande se trouve dans le pied de l’appareil. -
Page 9: Instructions D'installation
RACCORDEMENT AU GAZ avec l’appareil. Si l’appareil est installé avec des pièces non approuvées par Focus, Focus ne peut garantir ou accepter toute responsabilité dans le cas où l’appareil ne fonctionnerait pas correctement et en toute sécurité. Le conduit doit être assemblé depuis la buse du foyer avec toutes les jonctions verrouillés et fixé... -
Page 10: Emplacement Du Terminal
Instructions d’installation E. EMPLACEMENT DU TERMINAL Dimension Position du terminal Distance (mm) Directement sous une ouverture, une entrée d’air de ventilation, une fenêtre ouvrante, etc. Au-dessus d’une ouverture, d’une entrée d’air de ventilation, d’une fenêtre ouvrante, etc. Adjacent à une ouverture, à une entrée d’air de ventilation, à une fenêtre ouvrante, etc. Sous des gouttières, des tuyaux d’écoulement ou des tuyaux d’évacuation Sous des avant-toits Sous des balcons ou un abri pour voiture... -
Page 11: Sortie Murale Horizontale Type C11
· Longueur verticale > 6 m, restricteur std. Longueur maximale horizontale, pour la sortie murale (H). H. IDENTIFICATION DU RESTRICTEUR DE CONDUIT Boafocus = 3 X longueur verticale de conduit (V). Pour un conduit de Ø 80/130. Longueurs maximales autorisées (H) consultez le tableau ci-dessous. Longueur max. -
Page 12: Disposition Des Éléments Décoratifs
Instructions d’installation DISPOSITION DES ÉLÉMENTS DÉCORATIFS Lors du positionnement des éléments dans le foyer, il est important que la zone de la veilleuse reste dégagée et qu’aucun élément n’entre dans son cache de protection. Cette cette zone comprend le cache de protection de la flamme pilote ainsi que le dessus du brûleur jusqu’à... -
Page 13: Disposition Des Bûches - Gaz Naturel
Instructions d’installation B. DISPOSITION DES BÛCHES - GAZ NATUREL Positionnez la bûche S3 tel qu’illustré dans le schéma. Dispersez les braises sur le brûleur comme illustré en maintenant dégagée la zone de la veilleuse. - Page 14 Instructions d’installation Positionnez la bûche S5 tel qu’illustré dans le schéma. Positionnez la bûche S4 tel qu’illustré dans le schéma. Positionnez la bûche G6 tel qu’illustré dans le schéma. Dispersez les fibres rougeoyantes entre les bûches et les braises. Finalement, contrôlez l’allumage de la veilleuse et l’allumage croisé en vous Positionnez la bûche S2 tel qu’illustré...
-
Page 15: Disposition Des Bûches - Propane
Instructions d’installation C. DISPOSITION DES BÛCHES - PROPANE Positionnez la bûche S3 tel qu’illustré dans le schéma. Dispersez les braises sur le brûleur comme illustré en maintenant dégagée la zone de la veilleuse. - Page 16 Instructions d’installation Positionnez la bûche S5 tel qu’illustré dans le schéma. Positionnez la bûche S4 tel qu’illustré dans le schéma. Positionnez la bûche G6 tel qu’illustré dans le schéma. Dispersez les fibres rougeoyantes entre les bûches et les braises. Finalement, contrôlez l’allumage de la veilleuse et l’allumage croisé en vous Positionnez la bûche S2 tel qu’illustré...
-
Page 17: Mise En Service De L'appareil
Instructions d’installation MISE EN SERVICE DE L’APPAREIL A. VÉRIFICATION DE L’ALLUMAGE DE LA VEILLEUSE 1. Allumez la veilleuse tel que décrit dans les instructions d’utilisation. 2. Assurez-vous que la veilleuse reste allumée. 3. Éteignez la veilleuse. B. INSPECTION DU BRÛLEUR PRINCIPAL 1. -
Page 18: Entretien
Éteignez l’appareil et coupez l’alimentation gaz. Assurez-vous que Il est possible d’accéder aux injecteurs du brûleur principal à partir du côté l’appareil soit totalement froid avant de procéder à son entretien. Focus ne inférieur de l’appareil. Si le brûleur doit être retiré, il est possible d’effectuer sera aucunement retenu responsable pour toute blessure causée par une... -
Page 19: Informations Techniques
Informations techniques PAYS D’UTILISATION Pays Gaz Naturel AT -Austriche I2H, G20 at 20 mbar I3P(50),G31 at 50 mbar; I3B/P(50),G30/G31 at 50 mbar BE -Belgique I2E+, G20/G25 at 20/25 mbar I3+,G31/G31 at 28/37 mbar; I3P(37),G31 at 37 mbar; I3B/P(30),G30/G31 at 30 mbar BG -Bulgaria I2H, G20 at 20 mbar I3B/P(30),G30/G31 at 30 mbar... -
Page 20: Données Techniques
Informations techniques DONNÉES TECHNIQUES Numéro d’identification du produit : 0359CQ0657 Boafocus gaz Naturel G25/G25.3 G20/G25 G20/G25 Type de gaz I2(43.46 -45.3 MJ/m3 (0°C)) I2H,I2E I2E+ I2ELL I2L/ I2EK Pression d’alimentation mbar 20/25 Apport de chaleur nominale brut (Hs) 7 / 6 Apport de chaleur nominale net (Hi) 6.3 / 5.5... -
Page 21: Dimensions
Informations techniques DIMENSIONS Ø80/130 Version murale Version centrale... -
Page 22: Annexe
Annexe TABLEAU DE RECHERCHE DE PANNE FONCTION CAUSE POSSIBLE SOLUTION Remplacez les piles du transmetteur, il est Non La pile du transmetteur est usagée. recommandé d’utiliser des piles alcalines 9 V DÉMARRAGE DE LA de bonne qualité. TÉLÉCOMMANDE : Appuyez sur les Remplacez les piles du récepteur, utilisez deux boutons pour La pile du récepteur est usagée. - Page 23 Annexe FONCTION CAUSE POSSIBLE SOLUTION Contrôler la connection entre le câble Les composans d’allumage ne fonctionnnent Non et l’électrode d’allumage. pas correctement. Consultez le schéma de câblage à la page 24. Contrôler l’espace entre les électrodes. Consultez le schéma de câblage à la page 24. Contrôler l’électrode.
- Page 24 Annexe FONCTION CAUSE POSSIBLE SOLUTION Contrôler la connection du câble entre le La veilleuse s’allume. Non Câbles TC et SW inversés. récepteur et l’interrupteur. Voir figure 1. Le système magnétique ne fonctionne pas Remplacer le bloc gaz. correctement. Court-circuit entre l’interrupteur et le câble SW. Contrôler les connexions de l’interrupteur.
- Page 25 Annexe FONCTION CAUSE POSSIBLE SOLUTION Mettre le bouton manuel sur la position “ON” (un Le brûleur principal Non Bouton Manuel en position “MAN”. cran de verrouillage doit être ressenti). est allumé. Voir “Fonctionnement manuel” p. 08. Le brûleur principal Trop de tirage sur la veilleuse (contact Non ...
-
Page 26: Schéma De Câblage
Annexe SCHÉMA DE CÂBLAGE ... -
Page 27: Déclaration De Conformité
3 Impasse Claque Patin F - 34380 Viols le Fort déclare que les appareils de la marque FOCUS répondant aux types d’appareils de chauffage indépendants à convection utilisant les combustibles gazeux suivants sont conformes aux types décrits dans le « Certificat d’examen CE » n° UK-LHD-0359- 0657R4 délivré... - Page 28 Atelier dominique imbert S.A.S. au capital de 102 355 euros 34380 Viols-le-Fort France Tel. : 00 33 (0)4 67 55 01 93 Fax. : 00 33 (0)4 67 55 77 77 Web : www.focus-creation.com Email : info@focus-creation.com V. 03 - Octobre 2018...
