PRÉPARATION POUR COUPER
RÉGLAGES DE HAUTEUR DU
COUTEAU DIVISEUR
La hauteur du couteau diviseur doit être ajustée
en fonction du type de coupe effectuée. Pour
toutes les coupes traversantes (lorsque le bois est
complètement sectionné), il doit être en position
relevée, avec les doigts anti-retour et le protège-lame
installés. Pour les coupes non traversantes (lorsque
la lame ne pénètre pas dans le haut de la pièce), le
couteau diviseur doit être en position basse, avec les
doigts anti-retour et le protège-lame enlevés.
POUR SOULEVER OU ABAISSER LE
COUTEAU DIVISEUR :
1. Retirez la plaque à gorge.
2. Relevez la lame à sa hauteur maximale au-dessus
de la table.
3. Tirez le levier de dégagement du couteau diviseur
(A) vers le haut pour libérer le couteau diviseur du
mécanisme de serrage. Voir Figure 19.
4. Poussez le couteau diviseur et le levier de
dégagement sur le côté de l'arbre de la lame pour
dégager le couteau diviseur des goupilles.
a. Pour régler le couteau diviseur en position
coupe traversante, tirez le couteau diviseur
vers le haut jusqu'aux goupilles de détente
inférieures.
b. Pour déplacer le couteau diviseur en
position coupe non traversante, poussez-le
vers le bas jusqu'aux goupilles de détente
supérieures.
VÉRIFICATION DE L'ALIGNEMENT
DU COUTEAU DIVISEUR
Avant de connecter la scie
d e
d'alimentation et d'utiliser la scie, contrôlez toujours
l'alignement et le dégagement de l'ensemble
protège-lame et du couteau diviseur par rapport à la
lame de la scie. Vérifiez l'alignement du couteau
diviseur après chaque changement de lame.
POUR VÉRIFIER L'ALIGNEMENT :
1. Alignement horizontal : Placez un
bord droit sur la table contre la face
de la lame (A) et assurez-vous
qu'il s'étend le long
du couteau
diviseur (B),
comme le
montre la
Figure 17a.
Le couteau
diviseur
doit à peine
toucher le bord droit.
Assurez-vous que le bord
droit passe entre les dents et
repose sur la face de la lame
et le couteau diviseur pour
un alignement correct.
t a b l e à l a s o u r c e
B
A
FIGURE 20a
REMARQUE : Lors du réglage du couteau diviseur
vers le haut ou vers le bas, n'oubliez pas de tirer
dans un mouvement radial, comme indiqué.
1. Dégagez le levier et tirez sur le couteau diviseur
pour vous assurer qu'il est correctement installé
en position relevée ou abaissée.
2. Fixez fermement le couteau diviseur en poussant
le levier de serrage du couteau diviseur vers le bas
à la position horizontale.
3. Replacez la plaque à gorge.
diviseur ne soit bien serré
dans la position relevée
pour la coupe traversante
ou dans la position
abaissée pour la coupe
non traversante.
Ajuster
Verrouillé
1. Alignement vertical : Placez une équerre de
menuisier sur la table contre la face de la lame et
assurez-vous qu'elle s'étend le long du couteau
diviseur (B), comme le montre la Figure 17b.
Le couteau diviseur et la lame doivent toucher
l'équerre de menuisier en continu. Assurez-vous
que le bord droit passe entre les dents et repose
sur la face de la lame et le couteau diviseur pour
un alignement correct.
Si le couteau diviseur et la lame sont hors de
l'alignement horizontal ou vertical, reportez-vous aux
instructions d'alignement du couteau diviseur à la
page 60 de ce manuel.
53
(suite)
NE PAS faire fonctionner la
scie à moins que le couteau
Détentes
de la position
inférieure
Détentes de la position
supérieure sur goupilles

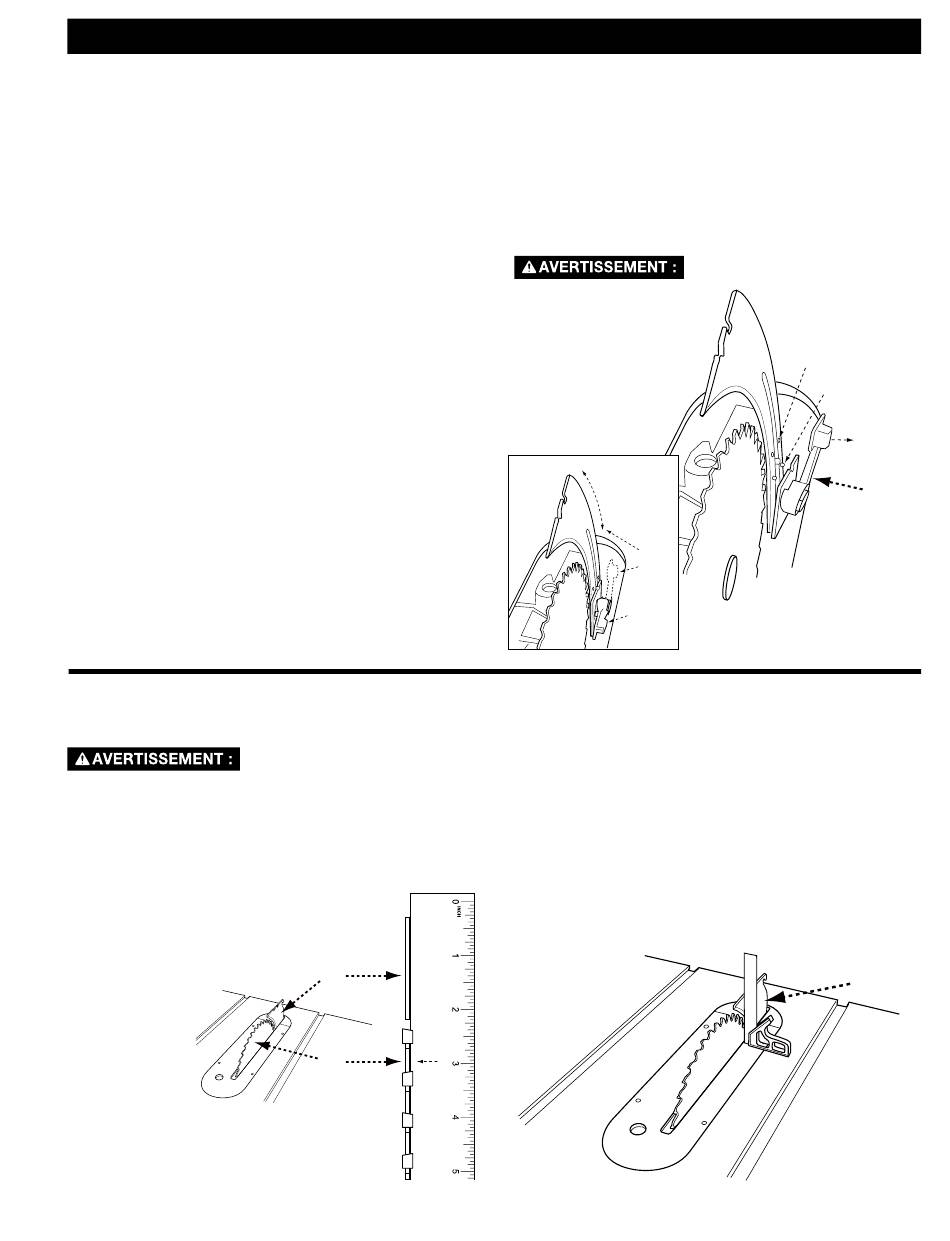

FIGURE 19
B
FIGURE 20b
Tirez pour
libérer le
couteau diviseur
A
