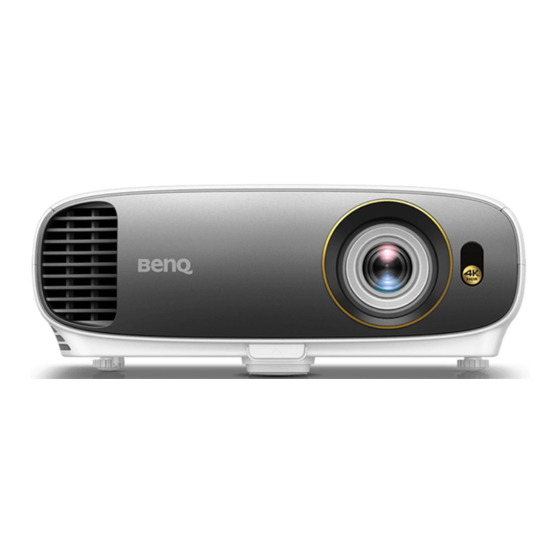

- Page 1 W1700/W1700S/HT2550 Projecteur numérique Manuel d'utilisation V 1.01...
-
Page 2: Garantie Limitée
Informations de garantie et de copyright Garantie limitée BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage. Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours... -
Page 3: Table Des Matières
Table des matières Informations de garantie et de copyright ................2 Consignes de sécurité importantes ..................4 Introduction .......................... 7 Contenu de l’emballage ..........................7 Vue extérieure du projecteur ......................... 8 Commandes et fonctions.......................... 9 Positionnement du projecteur ..................11 Choix de l’emplacement ......................... -
Page 4: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. 1. - Page 5 8. N’utilisez pas la lampe au-delà de sa durée de 12. N’obstruez pas les orifices de ventilation. vie nominale. Une utilisation excessive des - Ne placez pas le projecteur sur une couverture, de la lampes pourrait entraîner leur éclatement en literie ou toute autre surface souple.
- Page 6 Si le projecteur devait (0 pied) être mouillé, débranchez-le de la prise Groupe de risque 2 secteur et contactez BenQ pour une réparation. 1. Selon la classification de la sécurité photobiologique des lampes et systèmes de lampes, ce produit est du Groupe de risque 2, CEI 62471-5:2015.
-
Page 7: Introduction
• * La carte de garantie n’est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées. Accessoires disponibles en option 1. Lampe supplémentaire 3. BenQ QCast/QCast Mirror/WDP02 2. Kit de montage au plafond 4. Lunettes 3D BenQ Remplacement des piles de la télécommande 1. -
Page 8: Vue Extérieure Du Projecteur
Vue extérieure du projecteur 12 1314 15 16 17 1. Couvercle de la lampe 14. Port USB mini-B (pour la mise à niveau du micrologiciel) 2. Système de ventilation (sortie d’air) 15. Port de commande RS-232 3. Pieds de réglage 16. -
Page 9: Commandes Et Fonctions
Commandes et fonctions Projecteur et télécommande 1. POWER (Voyant de Tous les appuis de touches décrits dans ce l’alimentation)/TEMP (Voyant document sont disponibles sur la télécommande ou du projecteur. d’avertissement de surchauffe)/LAMP (Voyant de la lampe) (Voir Voyants à la page 41.) ALIMENTATION Bascule le projecteur entre les modes veille et... - Page 10 10. MODE, PIC MODE 18. DETAIL ENHANCER, LUMI EXPERT Sélectionne un mode de configuration de Les fonctions ne sont pas disponibles avec ce l’image disponible. modèle. 11. LIGHT Allume le rétroéclairage de la télécommande Permet de basculer le son du projecteur entre pendant quelques secondes.
-
Page 11: Positionnement Du Projecteur
Cette configuration nécessite un écran de l’écran. Procurez-vous le kit de montage au rétroprojection spécial. plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond. Après avoir allumé le projecteur, allez à INSTALLATION > Pos. du projecteur et appuyez / pour sélectionner un réglage. -
Page 12: Identification De La Taille De L'image Projetée Souhaitée
Identification de la taille de l’image projetée souhaitée La distance entre l’objectif du projecteur et l’écran, le réglage du zoom et le format vidéo ont chacune une incidence sur la taille de l’image projetée. Dimensions de projection • Le format de l’écran est 16:9 et l’image projetée est au format 16:9 Diagonale d’écran 16:9 Écran Centre de l’objectif... -
Page 13: Monter Le Projecteur
BenQ, et de vous assurer qu’il est correctement installé. Si vous utilisez un kit de montage d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés. -
Page 14: Diagramme De Configuration De Montage Au Plafond
Diagramme de configuration de montage au plafond Vis de montage au plafond : M4 (L max. = 25 mm ; L min. = 20 mm) 238.12 21.51 Unité : mm Ajustement de l’image projetée Ajustement de l’angle de projection Si le projecteur ne se trouve pas sur une surface plane ou si l’écran et le projecteur ne sont pas perpendiculaires, l’image projetée présente une distorsion trapézoïdale. -
Page 15: Réglage Fin De La Taille Et De La Netteté De L'image
Réglage fin de la taille et de la netteté de l’image 1. Réglez la taille de l’image projetée à l’aide de la 2. Réglez la netteté de l’image à l’aide de la molette de zoom. molette de mise au point. Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée devient un trapèze du fait de l’angle de projection. -
Page 16: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : 1. Mettez préalablement tous les appareils hors tension. 2. Utilisez les câbles de signal appropriés pour chaque source. 3. Branchez les câbles correctement. Ordinateur portable ou de bureau Appareil A/V Haut-parl Haut-parl... -
Page 17: Connexion Du Son
Bonne Connexion du son Le projecteur est équipé de haut-parleur(s) mono intégré(s), conçu(s) pour offrir une fonction sonore de base, afin d’accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d’autres applications telles que le Home Cinéma. -
Page 18: Fonctionnement
Fonctionnement Mise en marche du projecteur 1. Branchez le cordon d’alimentation. Allumez l’interrupteur de la prise secteur (le cas échéant). Le voyant d’alimentation du projecteur s’allume en orange une fois l’appareil mis sous tension. 2. Appuyez le bouton sur le projecteur ou sur la télécommande pour démarrer le projecteur. - Page 19 Étape 3 : Spécifiez Source auto. Sélectionnez Activ. si vous voulez que le projecteur recherche toujours les signaux disponibles automatiquement lorsque le projecteur est allumé. Maintenant, vous avez terminé la configuration initiale. 4. Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les 6 chiffres du mot de passe.
-
Page 20: Utilisation Des Menus
Utilisation des menus Le projecteur offre des menus à l’écran (OSD) qui permettent d’effectuer différents réglages et paramétrages. Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l’apparence réelle. Vous trouverez ci-dessous une vue d’ensemble du menu OSD. Icône de menu Signal d’entrée principal... -
Page 21: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. -
Page 22: Procédure De Rappel De Mot De Passe
à la 2. Notez le numéro et éteignez votre projecteur. clientèle de BenQ. 3. Contactez le service d’assistance BenQ local pour le Code de rappel : déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur. -
Page 23: Arrêt Du Projecteur
• Le niveau de luminosité de l’image projetée change en fonction des différents signaux d’entrée. • Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec la résolution native du projecteur. Toute autre résolution sera adaptée par le projecteur en fonction du réglage de « Rapport H/L », ce qui peut causer des distorsions de l’image ou une perte de clarté... -
Page 24: Utilisation Des Menus
Utilisation des menus Notez que les menus à l’écran (OSD) varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Les options des menus sont disponibles que lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté... -
Page 25: Luminosité
Vous avez le choix entre deux modes définissables par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l’un des modes d’image (mis à part User 1/User 2) comme point de départ et personnaliser les paramètres. •... - Page 26 • Sélection gamma Gamma se rapporte à la relation entre la source d’entrée et la luminosité d’image. • 1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos préférences. • 2,2/2,3 : Augmente la luminosité moyenne de l’image. Le meilleur choix pour un environnement éclairé, une salle de réunion ou un salon.
- Page 27 • Gestion des couleurs La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. • Couleur primaire : Sélectionne une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.
- Page 28 • CinemaMaster • Color Enhancer : Permet d’affiner la saturation des couleurs avec une plus grande flexibilité. Il module des algorithmes de couleurs complexes pour rendre parfaitement les couleurs saturées, les dégradés fins, les teintes intermédiaires et les pigments subtils. •...
-
Page 29: Menu Affichage
3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), et ainsi de suite. Après avoir connecté les appareils vidéo 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu’elles sont allumées pour visionner le contenu 3D. -
Page 30: Menu Installation
• Mode 3D Le réglage par défaut est Auto et le projecteur choisit automatiquement un format 3D approprié lors de la détection du contenu 3D. Si le projecteur ne peut pas reconnaître le format 3D, choisissez manuellement un mode 3D selon votre préférence. -
Page 31: Déclencheur
Plusieurs options permettent de définir le format de l’image en fonction de votre source de signal d’entrée. • Auto : Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale ou Image 15:9 verticale. -
Page 32: Source Auto
Permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée Arrêt auto. n’est détecté après un certain temps pour éviter une utilisation inutile de la lampe. Mise sous Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation. tension directe •... -
Page 33: Paramètres
• Plage HDMI Sélectionne une plage de couleurs RVB appropriée pour corriger la précision des couleurs. • Auto : Sélectionne automatiquement une plage de couleur appropriée pour le signal HDMI entrant. • Plein : Utilise la plage complète RVB 0-255. •... -
Page 34: Menu Informations
BenQ. Nous recommandons donc que la configuration et le calibrage soit effectués par un technicien d’installation certifié... -
Page 35: Entretien
Entretien Entretien du projecteur Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d’éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l’objectif. • Utilisez une bombe d’air comprimé pour ôter la poussière. •... -
Page 36: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante : Durée utilisation lampe = (heures d’utilisation en mode Normal) + (heures d’utilisation en mode Économique) + (heures d’utilisation en mode SmartEco) -
Page 37: Quand Remplacer La Lampe
(voir Familiarisation avec les heures de la lampe à la page 36), il Lampe>XXXX heures Commandez 1 lampe : www.BenQ.com peut continuer à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant apparaisse. Appuyez OK pour ignorer le message. Avis Il est fortement recommandé... -
Page 38: Remplacement De La Lampe
Remplacement de la lampe • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. - Page 39 7. Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. • Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable.
-
Page 40: Réinitialiser Le Compteur De La Lampe
Réinitialiser le compteur de la lampe 15. Après le logo de démarrage, ouvrez le menu à l’écran (OSD). Allez à CONFIG. SYSTÈME : AVANCÉE > Param. lampe et appuyez OK. La page PARAM. LAMPE s’affiche. Choisissez Réinit cpt lampe et appuyez OK. Un message d’avertissement est affiché pour vous demander si vous souhaiter réinitialiser le compteur de la lampe. - Page 41 Voyants Lumière État et description Événements - alimentation Mode veille Mise en marche Fonctionnement normal Refroidissement de mise hors tension normale Télécharger Échec du démarrage du disque chromatique Échec de réinitialisation de l’interpolateur (projecteur vidéo seulement) Vie de la lampe/source lumineuse dépassée La porte de la lampe n’est pas fermée Déverminage ACTIVÉ...
-
Page 42: Dépannage
Dépannage Le projecteur ne s’allume pas Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation Le cordon d’alimentation n’alimente pas l’appareil CA située à l’arrière du projecteur et branchez-le sur la en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 43: Caractéristiques
1 x 5 watts votre pays pour trouver votre fenêtre de contact du Sortie de signal audio service. 1 prise audio PC http://www.benq.com/welcome Commande Transport 1 x 12V DC (alimentation 0,5 A) Un emballage original ou équivalent est recommandé. 1 de type A (alimentation 1,5 A) 1 Mini-B Contrôle série RS-232... -
Page 44: Dimensions
Dimensions 353 mm (L) x 135 mm (H) x 272 mm (P) Unité : mm Caractéristiques... -
Page 45: Fréquences De Fonctionnement
XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 BenQ NB Timing 60,0 35,820 46,966 1024 x 600 BenQ NB Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 45,000... - Page 46 1152 x 870 à 75 Hz MAC21 75,06 68,68 100,00 1920 x 1080 à 60 Hz 1920 x 1080_60 67,5 148,5 1920 x 1200_60 1920 x 1200 à 60 Hz 59,95 74,038 (Reduced Blanking) 1920 x 1080_60 1920 x 1080 (VESA) 59,963 67,158 (pour modèle auditorium)
-
Page 47: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
84,997 68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Page 48 3840 x 2160_60 Pour modèle 4K2K 3840 x 2160 (Seulement prise en charge HDMI 2.0) Les paramétrages présentés ci-dessus peuvent ne pas être pris en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne puissent pas être choisies. •...
