8.6.9 Montage de la tuyauterie du système d'eau du module multiple
L'installation de la combinaison à modules multiples implique une conception spécifique de l'unité, de sorte que les explications pertinentes
soient données comme suit.
8.6.9.1 Mode d'installation de la tuyauterie du système hydraulique de combinaison de plusieurs modules
No.n module
No.(n-1) address
Pump
Les modèles MC-SU30/RN1L et MC-SU60/RN1L peuvent être connectés dans le même système hydraulique, alors que le modèle
MC-SU90/RN1L ne peut être connecté à d'autres modèles.
8.6.9.2 Tableau des paramètres de diamètre des tuyaux d'entrée et de sortie principale
Veuillez prêter attention aux points suivants lors de l'installation de plusieurs modules :
● Chaque module correspond à un code d'adresse qui ne peut être répété.
● Le capteur de température de sortie de l'eau principal et le radiateur électrique auxiliaire sont sous contrôle du module principal.
● L'unité peut être démarrée via le contrôleur câblé uniquement après que toutes les adresses sont fixées et que les éléments susmen-
tionnés sont déterminés. Le contrôleur câblé se trouve à ≤ 500 m de l'unité extérieure.
No.(n-1) module
No.(n-2) address

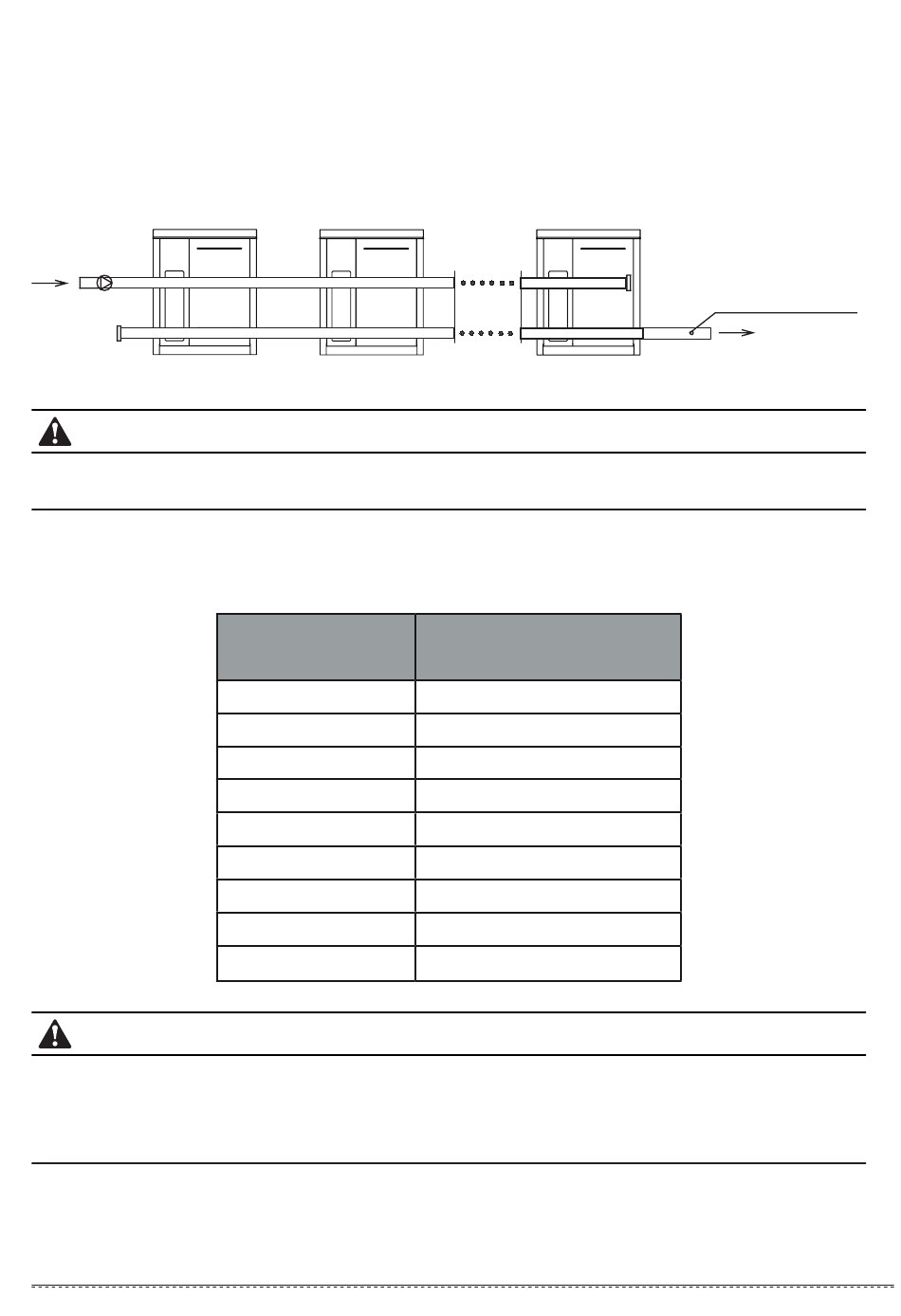

Ill.8-34 Installation du module multiple (pas plus de 16 modules)
Tableau 8-15
Capacité de refroidissement
(kW)
15≤Q≤30
30<Q≤90
90<Q≤130
130<Q≤210
210<Q≤325
325<Q≤510
510<Q≤740
740<Q≤1300
1300<Q≤2080
No.1 module
No.0 address
ATTENTION
Diamètre nominal intérieur du tuyau
eau totale d'entrée et de sortie
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
DN250
ATTENTION
35
Drill a hole at the marked
position and move the total
water outlet temperature
sensor of No. 0 address unit
to this position.
