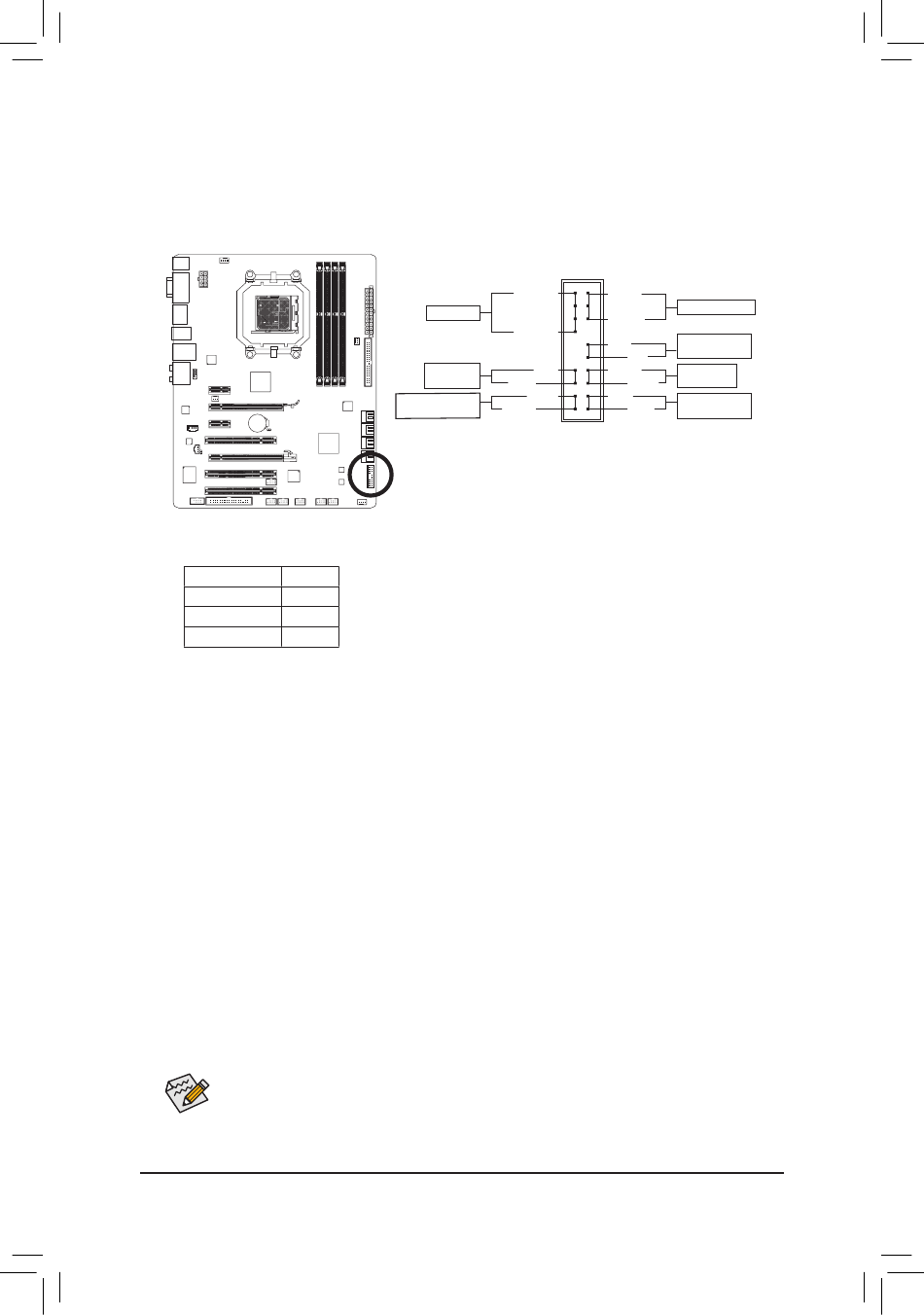

11) F_PANEL (En-tête du Panneau Avant)
Connectez le commutateur d'alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/
détecteur d'ouverture du châssis et le témoin d'état système sur châssis à cet en-tête en fonction des
allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les
câbles.
MSG/PWR
(DEL de message /Alimentation/Sommeil, Jaune/Pourpre):
•
Etat du système DEL
S0
Allumée
S1
Clignote
S3/S4/S5
Eteinte
PW
(Interrupteur d'alimentation, Rouge) :
•
Connecte le commutateur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon
d'éteindre votre système à l'aide du commutateur d'alimentation (référez-vous au chapitre 2, "Configuration
BIOS", "Configuration de la gestion de l'alimentation" pour plus d'informations).
SPEAK (Haut-parleur, Orange) :
•
Connecte le haut-parleur sur le panneau avant du châssis. Le système fait un rapport sur l'état de
démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun problème n'est
détecté au démarrage du système. Si un problème est détecté, le BIOS peut émettre des bips de formes
différentes pour indiquer le problème. Référez-vous au chapitre 5 " Dépannage " pour des informations sur
les codes de bips.
HD
(DEL D'activité du Disque dur IDE, Bleu):
•
Connecte la DEL d'activité du disque dur sur le panneau avant du châssis. La DEL est allumée quand le
disque dur est en train de lire ou d'écrire des données.
RES
(Interrupteur de Réinitialisation, Vert):
•
Connecte le commutateur de réinitialisation sur le panneau avant du châssis. Appuyez sur le commutateur
de réinitialisation pour redémarrer l'ordinateur si ce dernier gèle et n'effectue pas un redémarrage normal.
CI
(En-tête D'intrusion du Châssis, Gris):
•
Connectez au capteur/détecteur d'ouverture du châssis qui peut détecter si le couvercle du châssis a été
ouvert. Cette fonction nécessite un châssis avec capteur/détecteur d'ouverture du châssis.
La conception du panneau avant peut différer en fonction du châssis. Un module de panneau avant se
compose principalement d'un commutateur d'alimentation, d'un commutateur de réinitialisation, d'une
DEL d'alimentation, d'une DEL d'activité du disque dur, de haut-parleur, etc. Quand vous connectez le
module du panneau avant de votre châssis à cet en-tête, veillez à ce que les allocations des câbles et
des broches correspondent bien.
Installation matérielle
Haut-parleur
SPEAK+
Commutateur
PW+
d'alimentation
DEL de message/
MSG+
Alimentation/Sommeil
Se connecte à l'indicateur d'état d'alimentation sur le panneau avant du châssis.
La DEL est allumée quand le système est en cours de fonctionnement. La DEL
continue de clignoter quand le système est en état de sommeil S1. La DEL est
éteinte quand le système est en état de sommeil S3 /S4 ou hors tension (S5).
- 28 -
20
19
SPEAK-
PWR-
DEL d'alimentation
PWR+
En-tête D'intrusion
CI+
du Châssis
CI-
PW-
RES+
interrupteur de
RES-
réinitialisation
MSG-
HD-
DEL de disque dur
HD+
IDE actif
2
1
