INSTALLATIE

4.1

Inbouwmaten

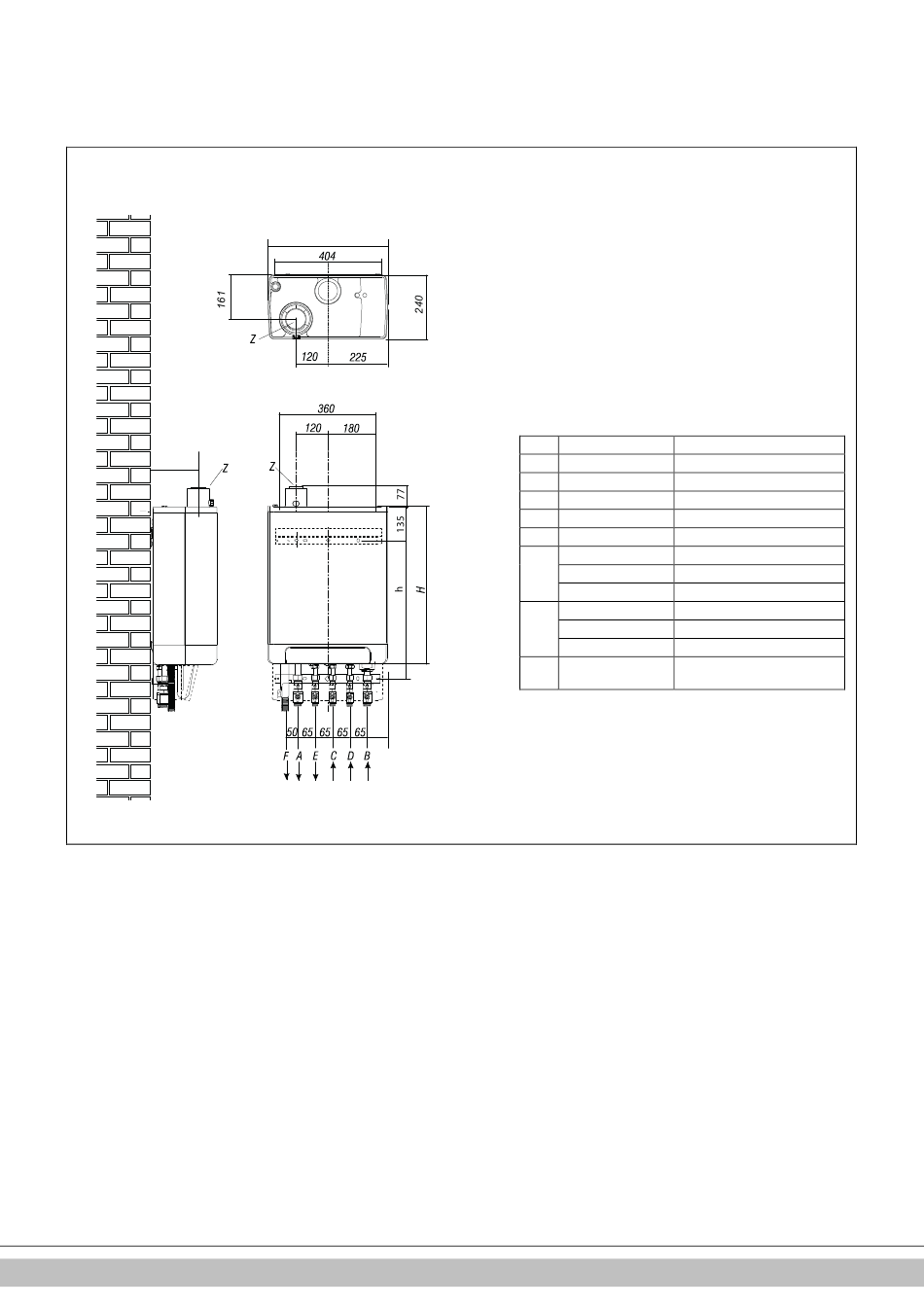

Toestel met leidingen naar onderen aangesloten:
161
Daikin Europe NV
450
77
020601002
Toestel + montagebeugel
A = Aanvoer CV G ¾" (ext)
B = Retour CV G ¾" (ext)
C = Gas G ½" (int)
D = Tapwater koud G ½" (ext)
E = Tapwater warm G ½" (ext)
F = Condensafvoer Ø dn25 (flexibel)
h= 517mm EKOMBG22ABV1
577mm EKOMBG28ABV1
637mm EKOMBG33ABV1
H= 590mm EKOMBG22ABV1
650mm EKOMBG28ABV1
710mm EKOMBG33ABV1
Z = Rookgasafvoer/lucht Ø60/100 (concentrisch)
toevoer
