5.5.3 Επιτρεπόμενα μήκη σωλήνα σε συστήματα παράλληλης τροφοδοσίας
αέρα και καπναγωγού
Επιτρεπόμενα μήκη σωλήνα κατά τη χρήση σωλήνων Ø80 mm (συνολικά για τον
καπναγωγό και τον σωλήνα τροφοδοσίας αέρα).
C13
EKOMBG22ABV1 100 m 100 m 100 m 100 m 100 m
EKOMBG28ABV1
EKOMBG33ABV1
Μήκη αντικατάστασης
Κύρτωση 90° R/D=1
Κύρτωση 45° R/D=1
Γόνατο 90° R/D=0,5
Γόνατο 45° R/D=0,5

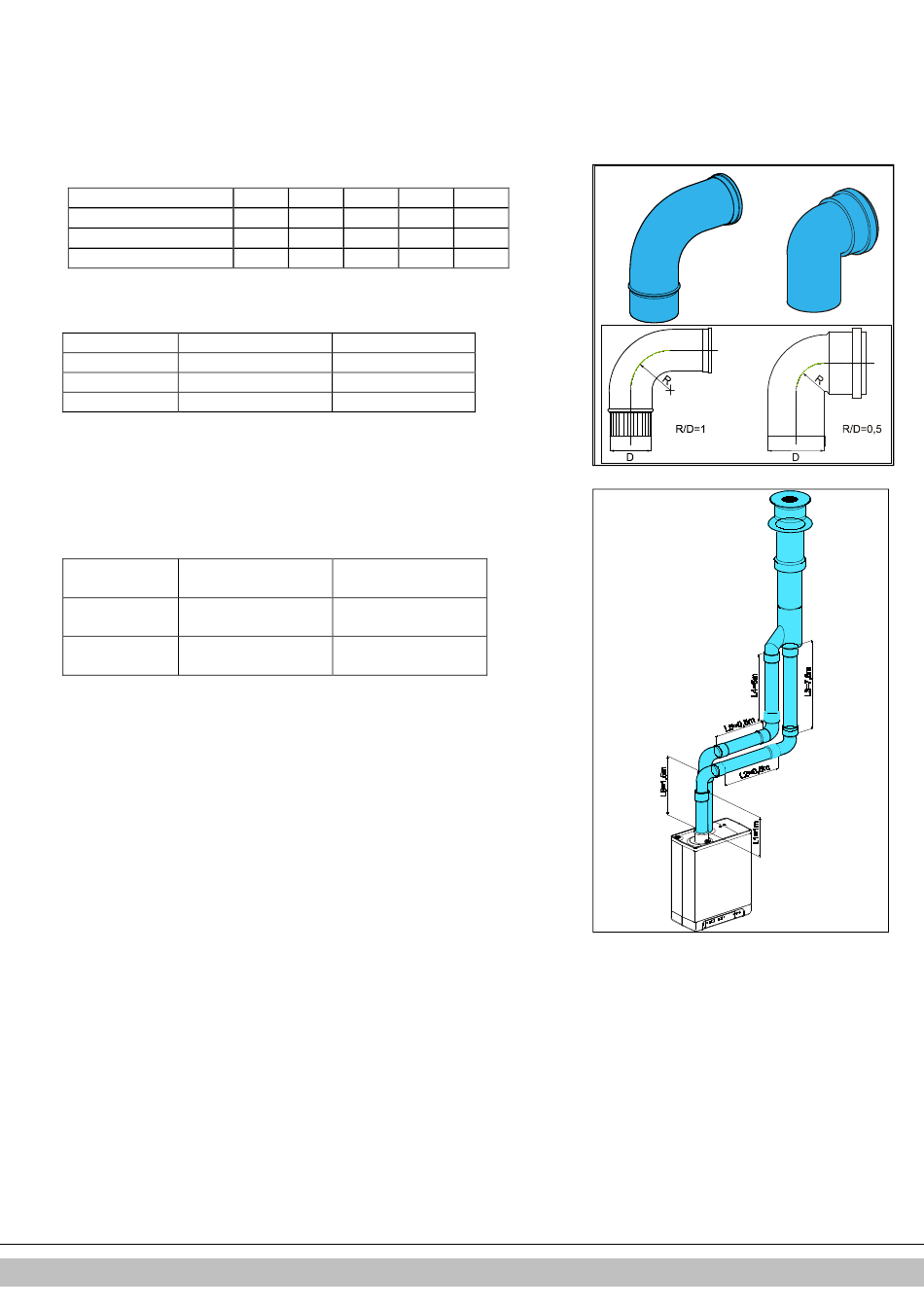

Παράδειγμα υπολογισμού
Σωλήνας Μήκη σωλήνα
Έξοδος L1 + L2 + L3 + 2x2 m
καπναερίων
Τροφοδοσία L4 + L5 + L6 + 2x2 m
αέρα
Σηµείωση:
Το συνολικό µήκος σωλήνα είναι: σύνολο µηκών ίσιων σωλήνων + σύνολο µηκών
σωλήνα αντικατάστασης κυρτώσεων/γονάτων αθροίζεται σε συνολικά 25 µέτρα. Εάν
αυτή η τιµή είναι µικρότερη από το µέγιστο επιτρεπόµενο µήκος σωλήνα, η έξοδος
καπναερίων ανταποκρίνεται στις απαιτήσεις σε αυτό το σηµείο.
