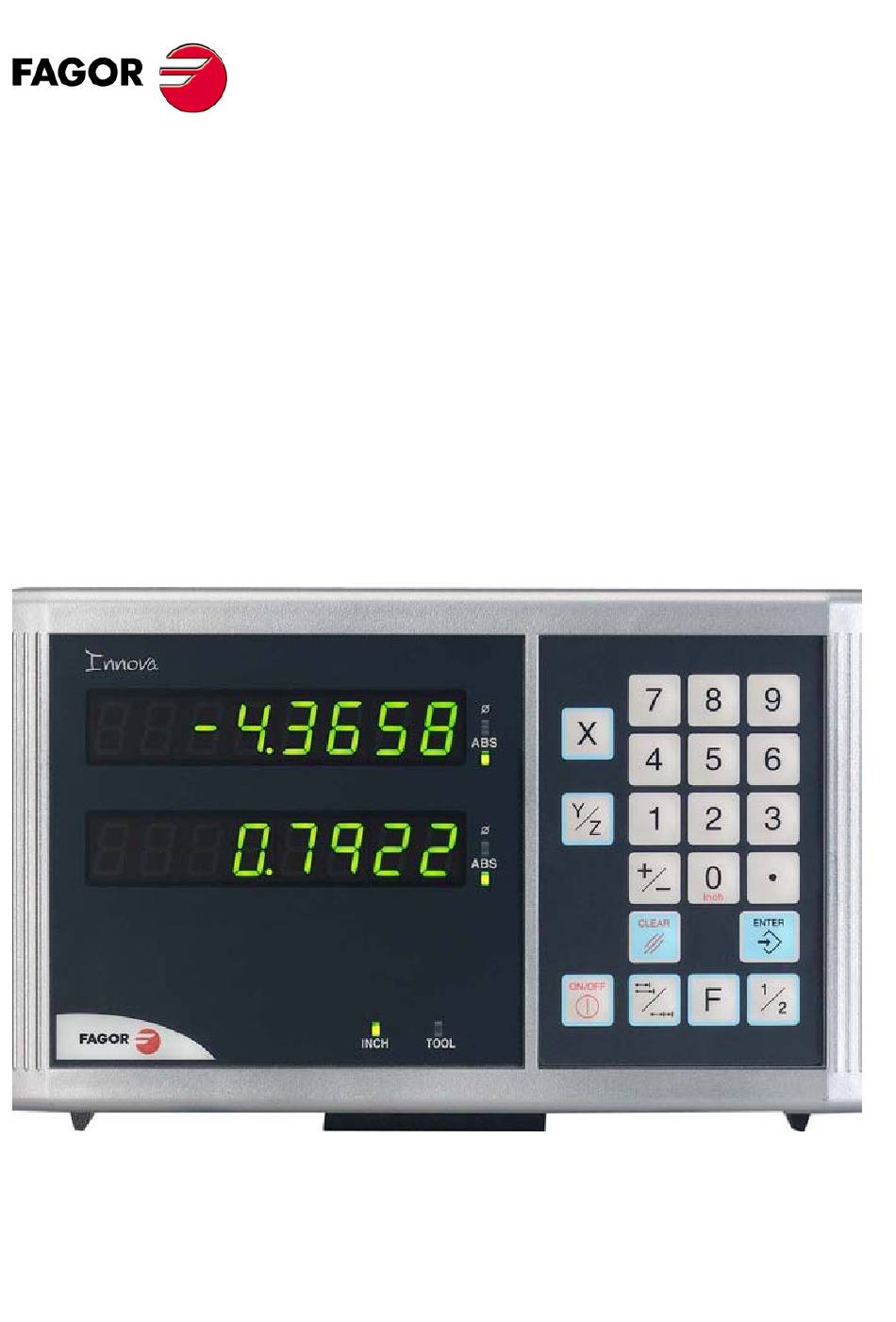

- Page 1 Fagor Automation S. Coop. 10i / 20i 10i-B / 20i-B Manuel d'installation/utilisation Manual code: 14460055 Manual version: 0703 Software version: 4.xx...
-
Page 2: Table Des Matières
INDEX Description du Compteur Numérique ............3 Panneau avant ........................3 Mise sous tension et hors tension de l'appareil............4 Opération du Compteur Numérique ............5 Modes d'affichage ......................5 Comptage incrémental, absolu et par rapport au zéro machine........6 Sélection et recherche du zéro machine................ 7 2.3.1 Séquence de recherche du zéro machine ................ -
Page 3: Description Du Compteur Numérique
1 Description du Compteur Numérique 1.1 Panneau avant L'afficheur de chaque axe dispose de 8 chiffres verts de 14,1mm de hauteur et d'un autre pour le signe moins. Description de LEDs et touches: Reste sous tension lorsqu'on travaille en mode absolu et reste hors tension en mode incrémental. -
Page 4: Mise Sous Tension Et Hors Tension De L'appareil
S’allume automatiquement à la mise sous tension ou après avoir tapé sur la touche de mise sous / hors tension. On affiche Fagor dro ou le code l'erreur correspondant. Pour plus d'options voir table d'erreurs et PAR11. Mise sous ou Hors tension du DRO. -
Page 5: Opération Du Compteur Numérique
2 Opération du Compteur Numérique 2.1 Modes d'affichage Conversion mm / pouces Cette touche permet d'afficher la position des axes en millimètres ou en pouces respectivement suivant si la led INCH est éteinte ou allumée. Résolution basse / haute. En tapant sur cette touche on éteint le dernier chiffre décimal (résolution haute). -
Page 6: Comptage Incrémental, Absolu Et Par Rapport Au Zéro Machine
2.2 Comptage incrémental, absolu et par rapport au zéro machine. Un compteur numérique de cotes affiche la cote actuelle d'un (10i) ou deux axes (20i). On désigne sous le nom de cote ou coordonnée, la distance d’un point par rapport à un autre choisi comme point de référence. Ces Compteurs Numériques peuvent afficher la position des axes en mode incrémental, absolu ou par rapport au zéro machine. -
Page 7: Sélection Et Recherche Du Zéro Machine
Numérique, déplacé la machine avec le Compteur Numérique hors tension, pour des raisons de sécurité ou d'autres raisons. Les codeurs linéaires Fagor disposent de marques de référence tous les 50 mm le long de leur parcours. Pour bien utiliser ces marques de référence, il faut choisir une zone de l'axe, par exemple à... -
Page 8: Travailler Avec Outils
2.4 Travailler avec outils On peut définir un outil et compenser ensuite sa longueur pendant l'usinage. 2.4.1 Introduction de la longueur de l’outil L'axe Y clignote en attendant que la valeur de l'outil soit saisie. Sollicite la longueur de l'outil. Saisir cette valeur en tapant sur cette séquence de touches. -
Page 9: Mode Absolu
2.4.2.1 Mode absolu Mettre le Compteur Numérique en mode Absolu. Déplacer l'axe jusqu'à ce que l’afficheur montre [14.000] (position B) et (B) [14.000] effectuer le perçage. Déplacer l'axe jusqu'à ce que l’afficheur montre [37 000] (position C) et (C) [37 000] effectuer le perçage. -
Page 10: Opérations Spéciales
Déplacer l'axe jusqu'à ce que l’afficheur montre [0,000] (position C) et (C) 0.000 effectuer le perçage. Présélectionner la distance relative jusqu'au trou suivant. Voir note. (D) [0,000] Déplacer l'axe jusqu'à ce que l’afficheur montre [0,000] (position D) et effectuer le perçage. Notes: Si le paramètre d'installation PAR11=1, la séquence de présélection sera : [ENTER] [axe] [valeur] [ENTER]. -
Page 11: Installation Du Compteur Numérique
3 Installation du Compteur Numérique 3.1 Montage du modèle encastrable Dimensions du trou de la plaque à boutons Montage du Compteur Numérique encastrable Écrou DIN 985 Vis ISO 7380 M4 Inox M4 x 10 Inox V0703-10i / 20i - Installation/Utilisation - Installation du Compteur Numérique - (11/29) -
Page 12: Panneau Arrière
3.2 Panneau arrière Les éléments suivants se trouvent sur la partie postérieure: 1. Connecteur à trois bornes pour connexion au réseau et à la terre. 2. Borne, métrique 6, pour le raccordement général de la machine à la terre. 3. Bride de fixation. Certains des connecteurs suivants peuvent ne pas exister, en fonction des modèles concrets: X1.- Connecteur SUB-D HD femelle à... -
Page 13: Caractéristiques Techniques Générales
ATTENTION Ne pas manipuler les connecteurs, lorsque l'appareil est branché au réseau électrique. Avant de manipuler les connecteurs (secteur, mesure, etc.), vérifier que l’appareil n’est pas raccordé au secteur. Il ne suffit pas d'éteindre seulement l'afficheur en tapant sur la touche [on/ off] du clavier. -
Page 14: Mode De Réglage Simple (Easy Setup)
Connexion de la Mesure. Connecteurs X1 et X2 Signal Fonction Entrée des signaux de mesure Alarme /Alarme* Alimentation des systèmes de mesure Non raccordé Alimentation des systèmes de mesure 12, 13, 14 Non raccordé Châssis Blindage 3.5 Mode de réglage simple (Easy Setup). Le mode Easy Setup sert à... -
Page 15: Connexion Au Réseau Et À La Machine
L'état de l'axe devient un des suivants: Ready Mesure correctement configurée Repeat Mesure sans déterminer correctement, la répétition du processus est sollicitée. Erreur Erreur dans le système de mesure. Note : Si le type de règle est un capteur à ruban, on doit taper sur la touche [F] avant de taper sur [ENTER] pour que la détection soit faite correctement. -
Page 16: Pour Établir Les Valeurs D'usine Des Paramètres D'installation
Pour entrer en édition de paramètres Le Compteur Numérique doit avoir les afficheurs allumés et être en mode de comptage, puis il faut taper sur la séquence de touches : L'afficheur de l'axe X affiche le mot "COdE", après quoi, il faut taper le code: CODE: 060496 060496 Le Compteur Numérique affiche PAR00 sur les afficheurs. -
Page 17: Paramètres De Configuration Du Comptage Et De L'affichage
3.7 Paramètres de configuration du comptage et de l'affichage. Les chiffres des paramètres binaires se réfèrent aux chiffres des afficheurs des axes, de façon à ce que le chiffre "1" (modifiable avec la touche [1]), est celui le plus à droite et le "8" celui le plus à gauche. X X X X X X X X <-- code binaire. - Page 18 PAR02 Multiplication TTL (subdivision). Indépendant pour chaque axe. Options: x4, x2, x1 et x0.5. La valeur d'usine est x4, celle utilisée pour les codeurs linéaires FAGOR. Si on utilise des codeurs rotatifs pour des axes linéaires, il faudra calculer le paramètre en fonction du nombre d'impulsions du codeur, du pas de la vis et...
- Page 19 PAR04 Affichage de l'axe.Indépendant pour chaque axe. Chiffres 8, 7, 6, 5, 4 Sans fonction actuellement (doivent être à “0“), Éteindre l'afficheur de l'axe. 0 = Non, 1 = Oui. Affichage de l'axe commutable entre rayon/diamètre. 0 = non commutable, 1 = commutable Affichage de l'axe.
- Page 20 Travailler toujours en mm. Travailler toujours en pouces. À la mise sous tension ne pas afficher "Fagor DRO". Si =0, suppression et présélection normale de cotes (valeur d'usine) Si =1, remise à zéro rapide de la cote affichée sur chaque axe.
- Page 21 Touche affectant un axe ( = 0) ou tous les axes ( = 1). Si elle affecte chaque axe indépendamment, après avoir tapé sur cette touche on doit taper sur la touche d'axe. On peut commuter entre le mode de comptage absolu et incrémental. Ce paramètre détermine si cette possibilité...
- Page 22 PAR15 Compensation multipoint d'erreur de vis. Important : Avant de relever les données pour établir un graphique de précision, il faut effectuer une recherche du zéro (marque de référence) car la compensation ne s'applique que lorsque cette recherche est effectuée. Si l'on veut utiliser cette compensation, il est recommandé...
- Page 23 Sélectionner un axe et saisir le nombre de points allant être utilisés pour l'axe (maximum 40), le zéro signifiant qu'il n'y a pas de table de compensation pour l'axe. POS 1 Où “POS 1” c'est le numéro du point à introduire et “ERREUR 1” l'erreur à ERROR 1 compenser.
-
Page 24: Appendice
Fagor Automation, S. Coop. Barrio de San Andrés 19, C.P. 20500, Mondragón -Guipúzcoa (ESPAGNE) Nous déclarons sous notre responsabilité exclusive, la conformité du produit: Compteur Numérique de Cotes Fagor:: 10i, 10i-B, 20i, 20i-B auquel a trait la présente déclaration avec les normes: SÉCURITÉ:... -
Page 25: Conditions De Sécurité
à prévenir des dommages à ce produit et aux produits qui y sont raccordés. Fagor Automation ne pourra en aucun cas être responsable de tout dommage physique ou matériel qui découlerait du non-respect de ces normes de bases de sécurité. - Page 26 Il est recommandé de placer le Compteur Numérique en position verticale, tout cela de manière à ce que l'interrupteur arrière soit situé à une distance du sol comprise entre 0,7 m et 1,7 m et hors d'atteinte de liquides réfrigérants, produits chimiques, coups, etc.
-
Page 27: Conditions De Garantie
8 ans à partir de la date de disparition du produit sur le catalogue. Il est du ressort exclusif de FAGOR de déterminer si la réparation rentre dans le cadre défini comme garantie. -
Page 28: Codes D'erreurs
Si on met sous tension le Compteur Numérique, le capteur indique une panne. Si la panne persiste, prenez contact avec le SAV de Fagor Automation. (28/29) - Appendice - Installation/Utilisation - 10i / 20i - V0703... -
Page 29: Maintenance
Si le Compteur Numérique ne se met pas sous tension avec l'interrupteur Préventive arrière de mise en marche, vérifier qu'il est bien connecté et qu'il reçoit le courant adéquat. FAGOR AUTOMATION S. COOP. Bª San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón - Spain - Web: www.fagorautomation.com...
