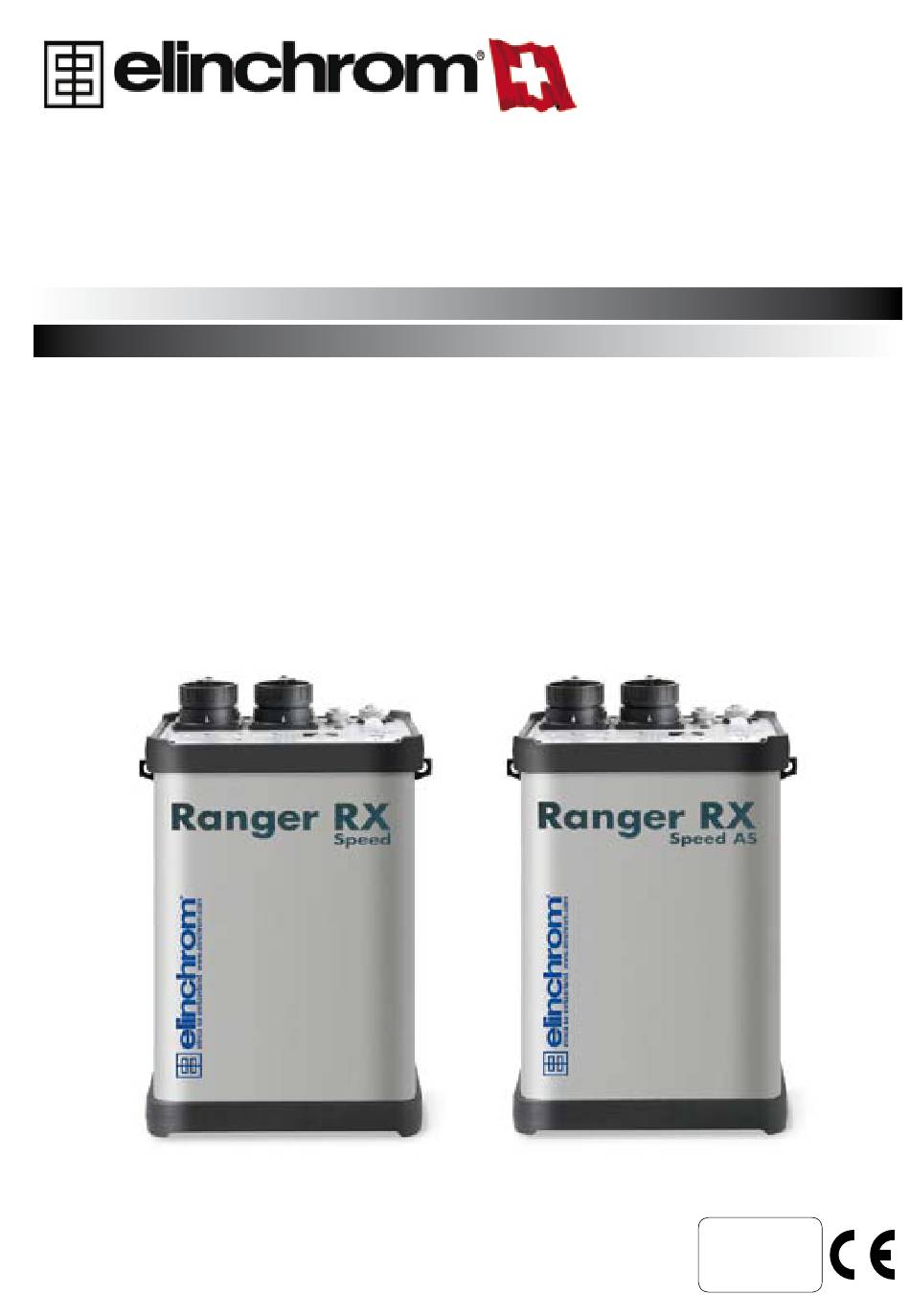

- Page 1 Manuel d’utilisation Ranger RX Speed / Speed AS Générateur à batterie (Version asymétrique) Français Elinca S.A Ranger RX Speed AS 01.03.2007 FR (73307) Imprimé en Suisse...
-
Page 2: Table Des Matières
Interface d’utilisation Fonctions Synchronisation, déclenchement sans fil (wireless) Changer la batterie Charge de la batterie, fusibles de protection Branchements des torches Torches Données techniques Accessoires Elinchrom Garantie P.S: Les informations contenues dans ce manuel peuvent faire l’objet de modifications sans préavis. -
Page 3: Introduction
Elinca S.A. CH -1020 Renens/Suisse Nous vous remercions de votre achat. Toute la gamme Elinchrom est fabriquée avec du matériel de très haute qualité et a subi de nom- breux contrôles et essais pendant et après le processus de fabrication. - Page 4 Les symboles suivants sont utilisés dans ce manuel : Signale les instructions à respecter impérativement pour une utilisation sans risque des unités autonomes “Ranger RX Speed / Speed AS”. Votre sécurité et celle de votre appareil sont en jeu! Précède des informations et des conseils complémentaires.
-
Page 5: Notice De Sécurité Et Précautions
• Retirer le fusible 40A se trouvant sur le dessus de la batterie, cela désactivera son circuit interne. • Lors d’un voyage en avion, il est impératif de retirer la batterie du Ranger RX Speed/AS et de la transporter séparement dans vos bagages. -
Page 6: Avant De Commencer
• Le temps de recharge est approximativement de 3 heures. • La batterie peut être rechargée en tous temps. Elle n’a pas d’effet de mémoire! • Pour une utilisation optimale du Ranger RX Speed/AS, nous vous suggerons de vous procurer une seconde batterie. -
Page 7: Interface D'utilisation
13. Indicateur d’état de charge de la batterie batterie et augmente la quantité de flashes. (100%, 50% et 10%). 4. Cellule photoélectrique avec indicateur on/off. 14. Prise de synchronisation «Elinchrom» 5. Mise en service et arrêt de la pilote avec bouchon de protection. (trois fonctions). -
Page 8: Fonctions
La photocellule (12) est activée lorsque la LED verte de la touche «4» est illuminée. Ce dispositif permet le déclenchement du Ranger RX Speed/AS à partir d’un premier éclair émis par un autre flash ou par l’appareil photo équipé d’un système de déclenchement IR. - Page 9 1 x Beep indique que le générateur est prêt pour un flash 3 x Beep indique une surchauffe interne, l’affichage digital affichera «ER» 4 x Beep indique que le Ranger RX Speed/AS sera mis hors service. Sélection de puissance (7 et 8) Ces touches permettent l’ajustage précis par pas de 1/10 de diaphragme, entre...
-
Page 10: Changer La Batterie
Déclenchement sans Fil (wireless) Toutes les unités RX, Style RX, Digital RX, Ranger RX Speed/AS, sont équipées de la prise spéciale EL- Skyport. Avec le set «EL- Skyport RX Trigger Set» (19362), les unités RX peuvent être déclenchées sans fil, d’une distance maximale d’environs 100 m. -
Page 11: Charge De La Batterie, Fusibles De Protection
Charge de la batterie / Fusibles Utilisez uniquement le chargeur rapide Elinchrom (Code 19283). Le chargeur est universel, il s’adapte à toutes les tensions secteur (de 100 à 260 V). Pour recharger la batterie depuis le générateur, il faut raccorder le chargeur sur la prise «15» (charge). - Page 12 • Le système de fixation rapide avec fixation à baïonnettes et verrouillage de sécurité accepte tous les accessoires Elinchrom et Prolinca fabriqués depuis 1974. • La torche Ranger/Free Lite S est une lampe flash universelle, elle convient au travail en studio ou en extérieur.
-
Page 13: Torches
• Les fusibles de protection ont brûlé (voir page 10) • Le chargeur est défectueux • La batterie est en fin de vie • => Problème interne • Ne PAS ouvrir l’unité! • Confiez votre Ranger RX (avec torches, batterie, chargeur et câbles) à votre revendeur Elinchrom. -
Page 14: Accessoires Elinchrom
Accessoires Elinchrom code Réflecteurs Grand angle ø 16 cm /90° 26143 Compact ø 18 cm /60° 26144 Standard ø 21 cm /50° 26141 Mini Soft ø 44 cm silver 26166 Mini Soft ø 44 cm white 26168 Snoot (cône spot avec grille) -
Page 15: Garantie
à partir de la date d’achat. L’appareil doit être envoyé dès que possible à l’adresse du vendeur ou de l’agent Elinchrom autorisé. Cette garantie n’est plus valable pour les appareils soumis à un traitement anormal, démontés, modifiés ou réparés par des personnes n’appartenant pas au réseau de distribution Elinchrom. - Page 16 www.elinchrom.com...
