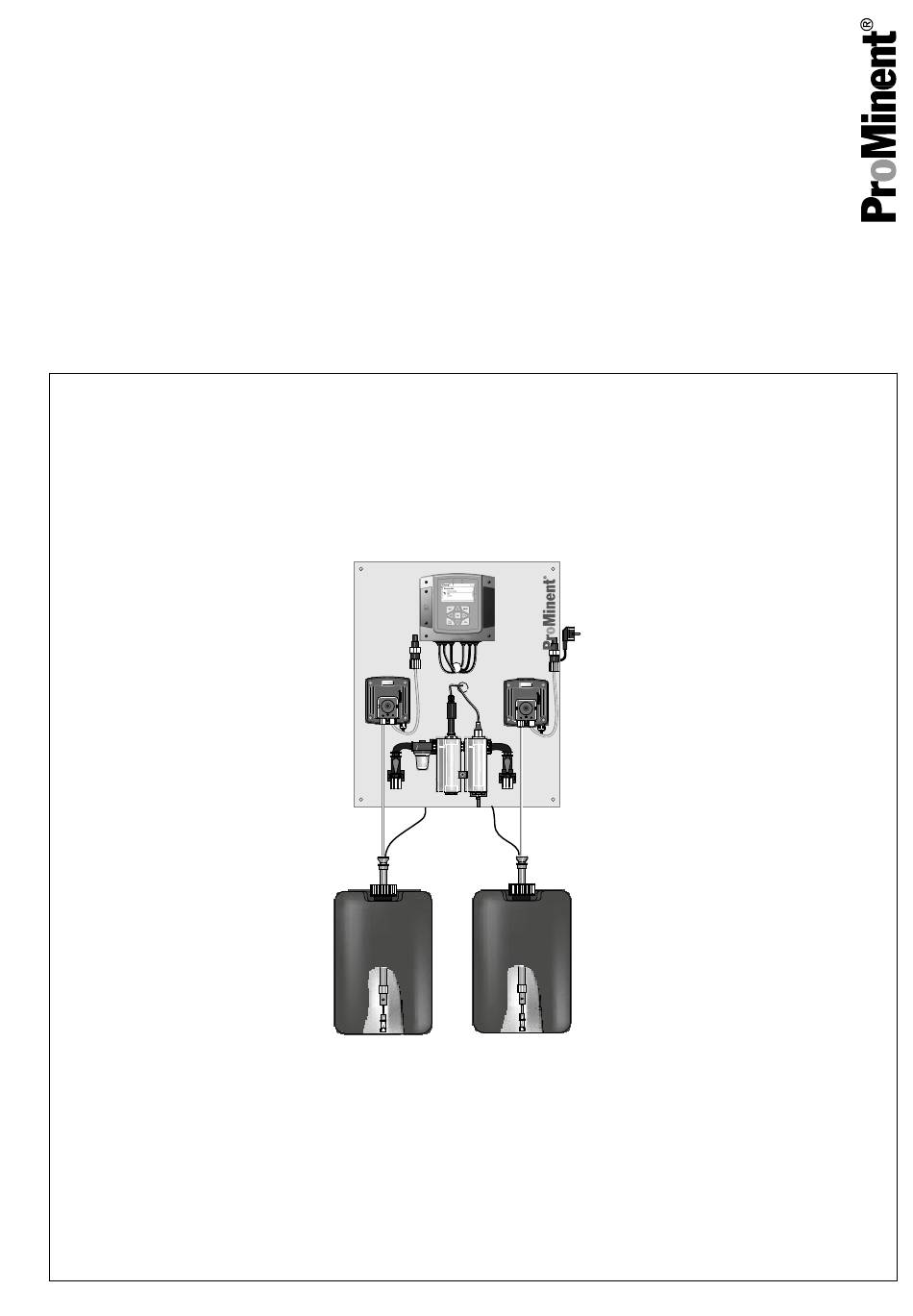

Guide de montage et de service
DULCODOS
Pool Soft
®
FR
A1746
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
Numéro de référence 984126
Notice technique originale (2006/42/CE)
BA DD 033 06/15 FR
