AVERTISSEMENT
▪ Le câblage doit être effectué par un électricien autorisé
et doit être conforme à la législation applicable.
▪ Procédez aux raccords électriques sur le câblage fixe.
▪ Tous les composants fournis sur site et l'ensemble de
l'installation électrique doivent être conformes à la
législation applicable.
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
6

Installation

6.1

Vue d'ensemble: installation

Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
▪ Montage de l'unité extérieure.
▪ Montage de l'unité intérieure (+ panneau de décoration).
▪ Raccordement de la tuyauterie de réfrigérant.
▪ Vérification de la tuyauterie de réfrigérant.
▪ Charge du réfrigérant.
▪ Raccordement du câblage électrique.
▪ Finalisation de l'installation extérieure.
▪ Finalisation de l'installation intérieure.
6.2 Montage de l'unité intérieure
6.2.1 Précautions de montage de l'unité
intérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
6.2.2 Consignes lors de l'installation de l'unité
intérieure
INFORMATIONS
Equipement en option.
l'équipement en option, lisez également le manuel
d'installation de l'équipement en option. Selon le site, il
peut être plus facile d'installer l'équipement en option avant
toute chose.
▪ Dans le cas de l'installation avec un kit de prise d'air frais.
Installez le kit de prise d'air frais avant d'installer l'unité.
▪ Panneau décoratif. Posez toujours le panneau décoratif après
avoir installé l'unité.
FCAHG71~140GVEB
Climatiseurs système Split
4P482875-1 – 2017.03

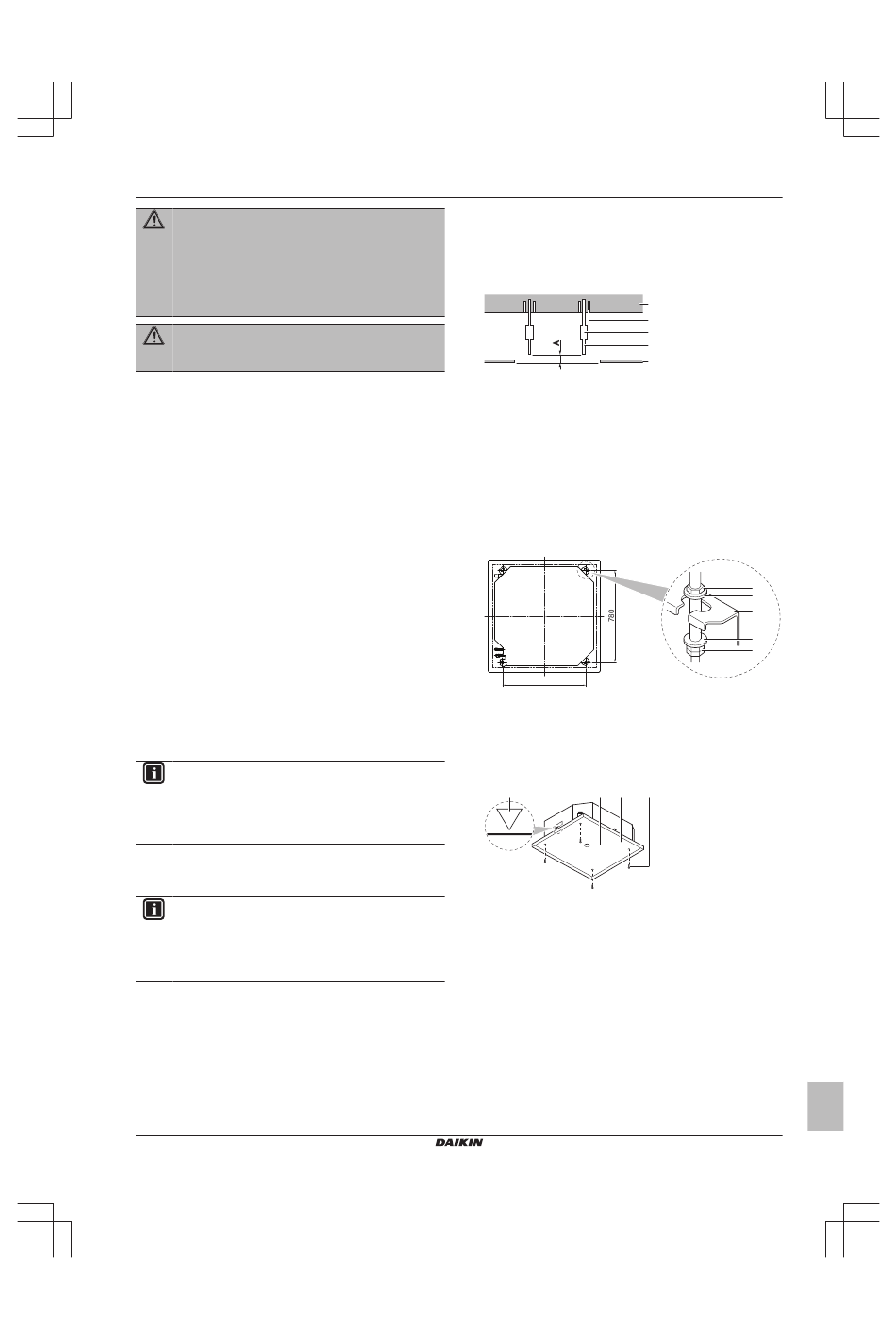

▪ Résistance du plafond. Vérifiez si le plafond est suffisamment
▪ Boulons de suspension. Utilisez des boulons de suspension
▪ Gabarit papier pour l'installation (partie supérieure de
Lors de l'installation de
▪ Ouverture de plafond et unité:
solide pour résister au poids de l'unité. S'il y a le moindre risque,
renforcez le plafond avant d'installer l'unité.
▪ Pour les plafonds existants, utilisez des ancrages.
▪ Pour les nouveaux plafonds, utilisez des inserts noyés, des
ancrages noyés ou des pièces fournies sur place.
a
b
c
d
e
A 50~100 mm: Dans le cas de l'installation avec le panneau
standard
100~150 mm: Dans le cas de l'installation avec le kit de
prise d'air frais
130~180 mm: Dans le cas de l'installation avec le panneau
de décoration auto-nettoyant
a Dalle de plafond
b Ancrage
c Ecrou long ou tendeur
d Boulon de suspension
e Plafond suspendu
M8~M10 pour l'installation. Fixez le support de suspension au
boulon de suspension. Veillez à la fixer fermement en utilisant un
écrou et une rondelle au niveau des parties supérieure et
inférieure du support de suspension.
710 (mm)
a1 Ecrou (non fourni)
a2 Double écrou (à fournir)
b Rondelle (accessoires)
c Support suspendu (fixé sur l'unité)
l'emballage). Utilisez le gabarit en papier pour déterminer le
positionnement horizontal correct. Il contient les dimensions et
centres nécessaires. Vous pouvez fixer le gabarit papier à l'unité.
a b c d
a Centre de l'unité
b Centre de l'ouverture au plafond
c Gabarit papier pour l'installation (partie supérieure de
l'emballage)
d Vis (accessoires)
▪ Assurez-vous que l'ouverture de plafond est dans les limites
suivantes:
Minimum: 860 mm pour pouvoir monter l'unité.
Maximum: 910 mm pour assurer
chevauchement entre le panneau de décoration et le plafond
suspendu. Si l'ouverture de plafond est plus grande, ajoutez du
matériau de plafond supplémentaire.
▪ Assurez-vous que l'unité et
(suspension) sont centrés dans l'ouverture de plafond.
Guide de référence de l'installateur et de l'utilisateur
6 Installation
4×
a1
b
c
b
a2
suffisamment de
ses supports suspendus
