8.2.3 Module de communication RS232
Le module de communication RS232 constitue une interface sérielle per-
mettant de communiquer avec des appareils externes, tels qu'un PC de
300 ou 2400 bauds.

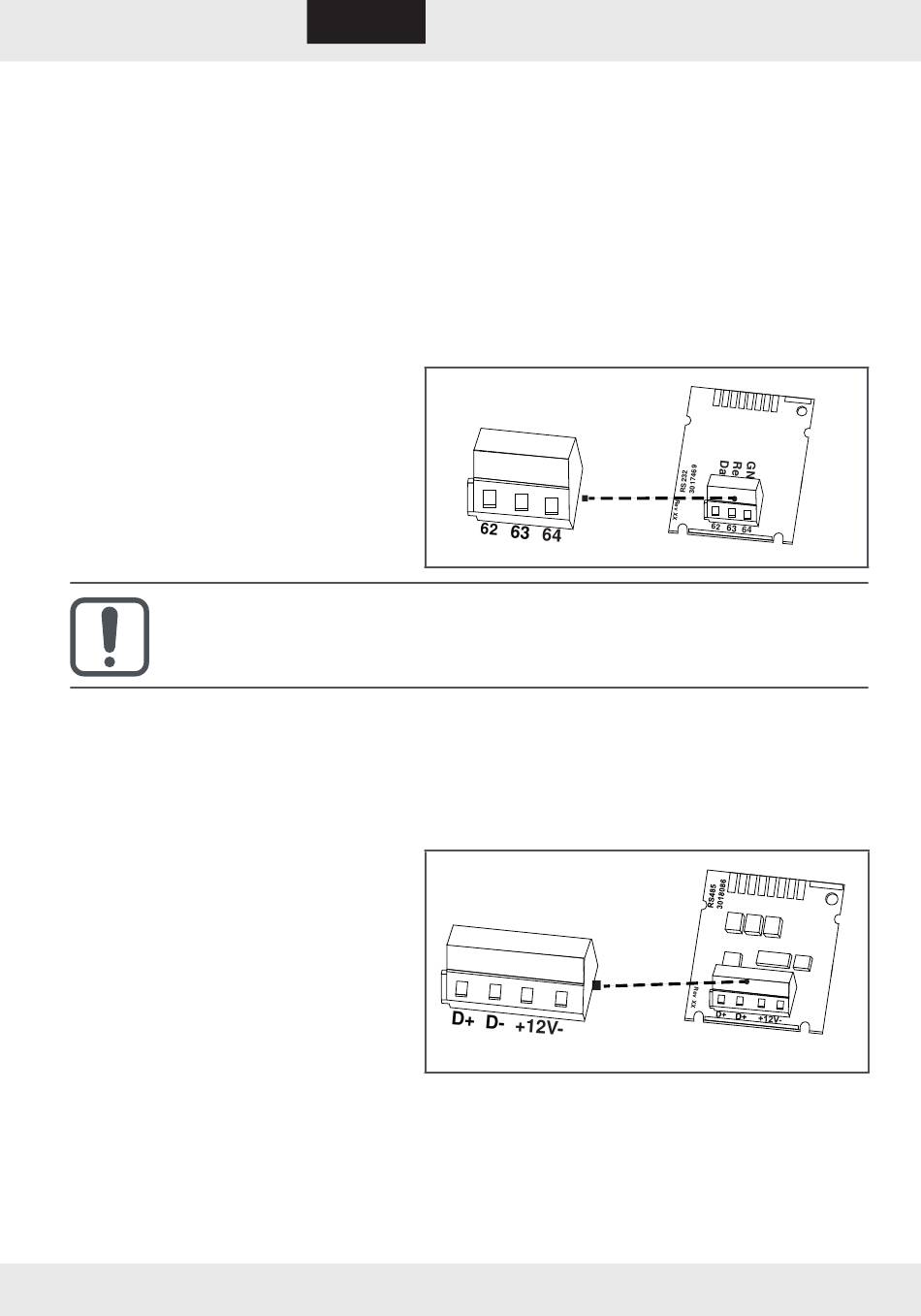

Un bornier tripolaire portant les connexions marquées 62 (Dat), 63 (Req)
et 64 (GND) est monté sur le module.
Un câble adaptateur spécial est requis pour le branchement (référencé
sous le n° de commande 087H0121).
Les fils de couleur doivent être reliés comme indiqué sur le schéma :
62 = marron
63 = blanc
64 = vert
Le module RS232 doit uniquement être installé sur le port 2
(à droite).
8.2.4 Module de communication RS485
Le module de communication RS485 constitue une interface sérielle per-
mettant de communiquer avec des appareils externes, tels qu'un PC de
2400 bauds.
Un bornier quadripolaire por-
tant les connexions marquées
D+, D-, +12V et GND (terre)
est monté sur le module. Le
module nécessite une alimen-
tation électrique externe de 12
V CC ±5 V.
