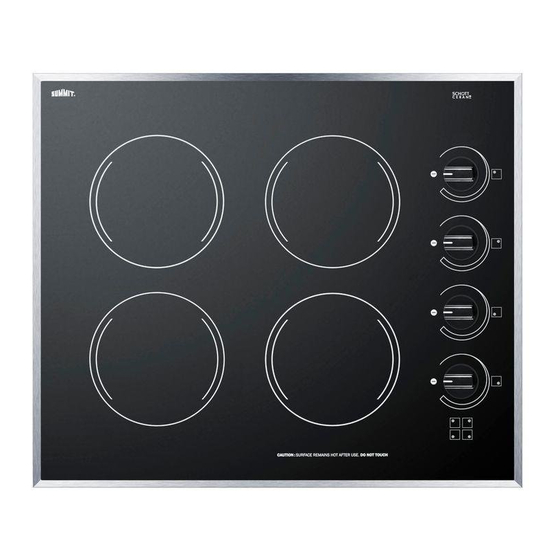

- Page 1 INSTRUCTION MANUAL MODE D’EMPLOI 4-Burner Electric Cooktop Table de cuisson électrique à 4 brûleurs Model/Modèle CR424 Felix Storch, Inc. Summit Appliance Division 770 Garrison Avenue Bronx, NY 10474 www.summitappliance .com...
-
Page 2: Table Des Matières
Heating Elements ................9 - 10 Controls & Indicators ................10 Cleaning ....................10 Warranty ......................11 Technical Information Model Number CR424 Description 4-burner ceramic glass electric cooktop Electrical Requirements 230V AC, 21A, 60Hz Power Rating of Burners 4 @ 1200W: Total of 4800W Diameters of Burners 4 burners @ 6.5"... -
Page 3: Safety Instructions
User Servicing Do not repair or replace any part of the appliance. If service ever becomes necessary, this appliance should be serviced by AUTHORIZED PERSONNEL ONLY or call SUMMIT Customer Service at 1-800-932-4267. • Keep flammable materials away from the cooktop. - Page 4 Do not cook on a broken cooktop. If your cooktop should break, cleaning solutions and spillovers may penetrate the broken cooktop and create a risk of electric shock. Immediately contact an authorized service center or call the SUMMIT Customer Service at 1-800- 932-4267. •...
-
Page 5: Installation Instructions
Verify the package contents. If the ceramic glass cooktop appears to be damaged or parts are missing, call SUMMIT immediately. Important ! Do not remove the clear plastic covering film on the ceramic glass until the cooktop is ready to be installed. -
Page 6: Preparing The Countertop
Page 5 3. Preparing the countertop Please read this section prior to making a cutout in your counter for the cooktop. It is important to plan ahead for installation of the cooktop, keeping the following dimensions in mind. (Please refer to Fig. A.) A. - Page 7 Page 6 Before making the countertop cutout, check for clearance. See if the cooktop will clear the front and side walls of the base cabinet. It is also important to provide enough ventilation. Adequate ventilation of the space below the countertop must be provided to ensure proper operation of the cooktop.
-
Page 8: Installing The Cooktop
Page 7 4. Installing the Cooktop The cooktop should be bedded to the countertop using a soft bedding compound that will prevent damage if later removal for service is necessary. A very small bead of silicone sealant should be laid around the edges of the cutout. Installation of the cooktop into the countertop... - Page 9 (black and red insulated-tinned copper) and one insulated ground conductor (green insulated-tinned copper). (See Wiring Diagram for model CR424 below and on bottom of cooktop.) Wiring Diagram Attach conductor wires to residence wiring in accordance with national, state and local electric codes.
-
Page 10: Final Preparations Prior To Use
Page 9 Final Preparations Prior to Use Remove the plastic film from the cooktop. Clean the cooktop before you use it for the first time. A thorough cleaning with a recommended cooktop cleaner will provide a clean, shiny coating on the cooktop surface. The next sections of the manual cover cooktop use, maintenance and service information. -
Page 11: Controls & Indicators
Page 10 temperature limiter will cycle the radiant element on and off to prevent exceeding the maximum safe surface temperature. Controls & Indicators Hottest Each of the cooking area controls has an infinite selection of heat settings. The control settings begin at low and increase heat output by cycling the heating elements between OFF and full power as you turn the knob counter- clockwise. -
Page 12: Warranty
Page 11 ONE-YEAR LIMITED WARRANTY Within the 48 contiguous United States, for one year from the date of purchase, when this appliance is operated and maintained according to instructions attached to or furnished with the product, warrantor will pay for factory-specified parts and repair labor to correct defects in materials or workmanship. - Page 13 Éléments de chauffage ..............20 - 21 Commandes et indicateurs ..............21 Nettoyage ......................22 Garantie ......................23 Informations techniques Numéro du modèle CR424 Déscription Table de cuisson électrique en vitrocéramique à 4 brûleurs Exigences électriques 230V AC, 21A, 60Hz Puissance des brûleurs...
-
Page 14: Consignes De Sécurité
Ne pas réparer ou remplacer toute pièce de l'appareil. Si le service devient jamais nécessaire, cet appareil doit être réparé par du personnel autorisé ou appelez le Service à la clientèle à SUMMIT au 1-800-932-4267. • Gardez les matériaux inflammables loin de la table de cuisson. - Page 15 électrique. Contactez immédiatement un centre de service agréé ou appeler le Service à la clientèle à SUMMIT : 1-800-932-4267. • Nettoyer la table de cuisson avec précaution.
-
Page 16: Instructions D'installation
être renvoyé pour réparation. Vérifiez le contenu du paquet. Si la table de cuisson en vitrocéramique semble être endommagé ou certaines pièces sont manquantes, appelez à SUMMIT immédiatement. Important ! Ne pas retirer le film de protection en plastique transparent sur la vitre céramique jusqu'à... -
Page 17: Préparer Le Comptoir
Page 16 Préparer le comptoir S'il vous plaît lire cette section avant de faire une découpe dans le comptoir de la table de cuisson. Il est important de planifier à l'avance pour l'installation de la table de cuisson, en gardant les dimensions suivantes à l'esprit. (Se référer à la Fig. A.) A. - Page 18 Page 17 Avant de faire au découpe d'un comptoir, vérifier le jeu. Voir si la table de cuisson dégage les murs de devant et latéraux de l'armoire de base. Il est également important de fournir une ventilation suffisante. Une ventilation adéquate de l'espace ci-dessous le comptoir doit être prévue afin d'assurer le bon fonctionnement de la table de cuisson.
-
Page 19: Installation De La Table De Cuisson
Page 18 4. Installation de la table de cuisson La table de cuisson doit être fixée sur le comptoir à l'aide d'une gomme tendre qui prévenir les dommages si le retrait ultérieur de service est nécessaire. Un très petit cordon de mastic silicone doit être placé sur les bords de la découpe. MASTIC DÉCOUPE EN COMPTOIR... -
Page 20: Raccordement Électrique
Il y a deux fils conducteurs ardents (cuivre étamé avec isolation noire et rouge) et un conducteur de terre isolé (cuivre étamé avec isolation verte). (Voir le schéma de câblage pour le modèle CR424 ci-dessous et sur le fond de la table de cuisson.) BRÛLEUR... -
Page 21: Derniers Préparatifs Avant Utilisation
Page 20 6. Derniers préparatifs avant utilisation Retirer le film plastique de la table de cuisson. Nettoyez la table de cuisson avant de l'utiliser pour la première fois. Un nettoyage en profondeur avec un nettoyant pour table de cuisson recommandé fournira un revêtement propre et brillant sur la surface de cuisson. -
Page 22: Commandes Et Indicateurs
Page 21 conception spéciale de ces éléments dirige la chaleur à travers la vitre de céramique, offrant une cuisson efficace. Limiteurs de température sont compris dans chaque élément pour assurer que la température sûre de fonctionnement de la plateau en verre céramique ne soit pas dépassée. L'élément radiant s'allume et s'éteint pour éviter de dépasser la température maximale sûre de la surface. -
Page 23: Nettoyage
Page 22 Nettoyage Pour vous assurer que votre table de cuisson reste propre, suivez ces conseils pour un entretien facile: • Nettoyez la table de cuisson avant de l'utiliser pour la première fois. Un nettoyage en profondeur avec un nettoyant pour table de cuisson recommandée fournira un revêtement sur la surface de cuisson avant sa première utilisation. -
Page 24: Garantie
Page 23 UN AN DE GARANTIE LIMITÉE Dans les 48 États américains contigus, pendant un an de la date d’achat, lorsque cet appareil est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, le garant paiera pour les pièces spécifiées en usine et pour la main-d’oeuvre pour corriger les défauts de matériaux ou de fabrication.
