Cameo STUDIO PAR 64 CAN Manuel D'utilisation

Masquer les pouces Voir aussi pour STUDIO PAR 64 CAN:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 42

Liens rapides

Télécharger ce manuel
USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D'USO
STUDIO PAR 64 CAN

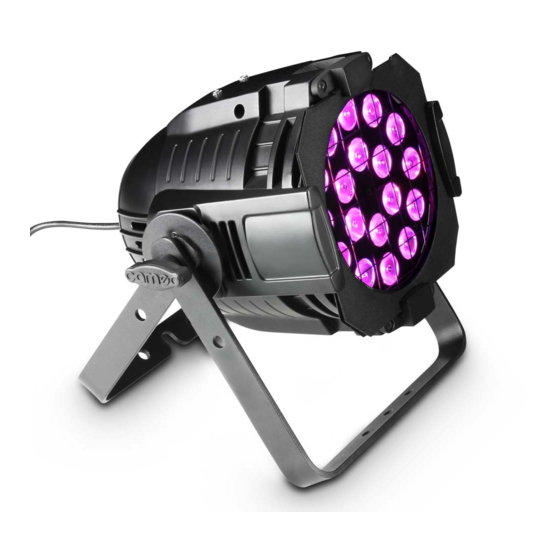

18 x 8W QUAD COLOUR LED PAR CAN RGBW CLPST64Q8W
