Reference 55-85
Mode d'emploi
Divers

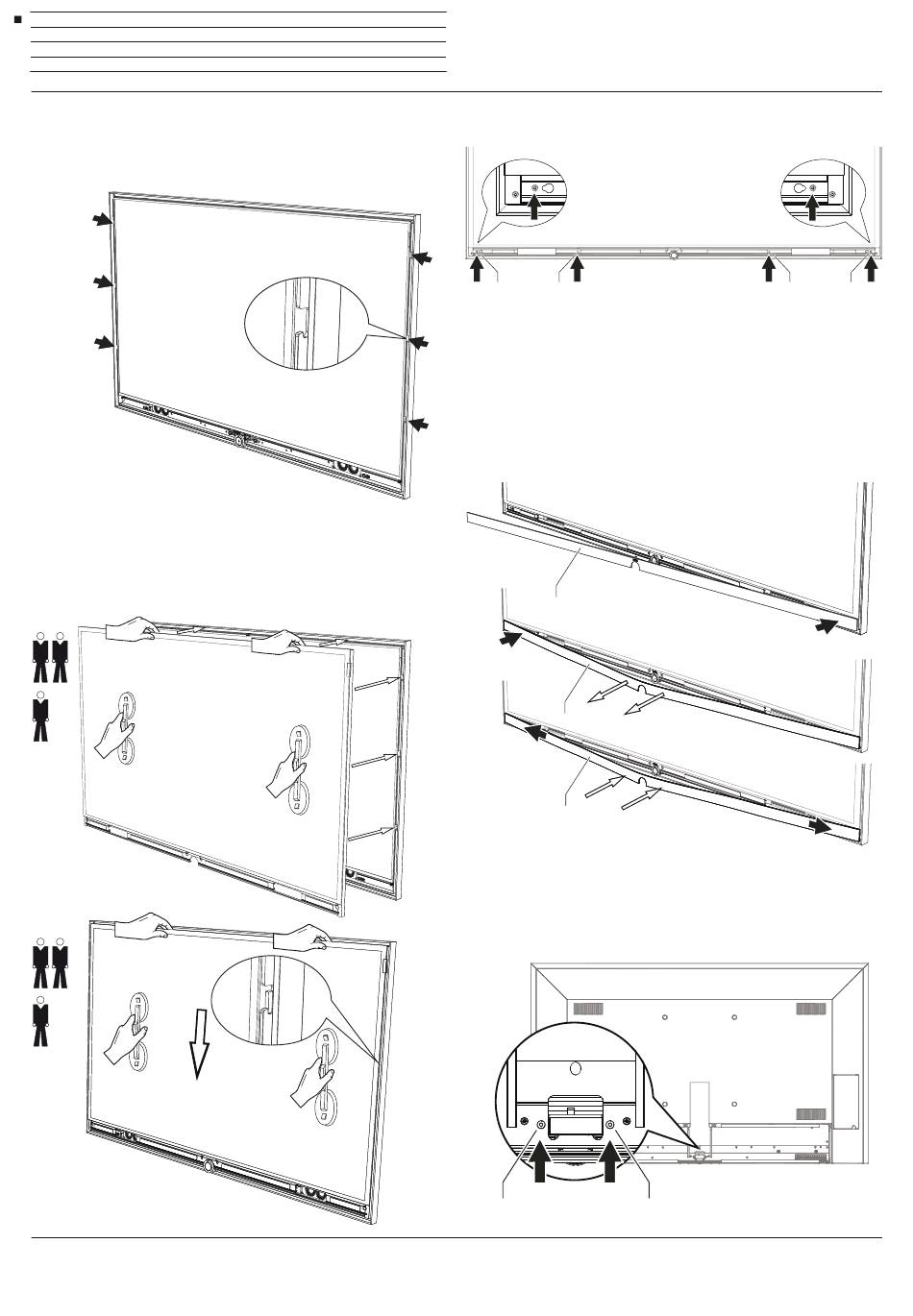

Montage de la vitre (Reference 75/85)
A la gauche et à la droite du panneau se trouvent trois points de
fixation qui doivent être accrochés à la vitre. Le montage de la vitre
doit absolument être effectué par deux personnes au moins, trois de
préférence.
Positionnez la vitre au centre sur le panneau du téléviseur. Veillez à ce
que le panneau et le profilé en aluminum sur le téléviseur ne soient pas
endommagés.
Introduire la vitre dans le point de fixation (1) et glissez lentement la vitre
dans le verrouillage vers le bas (2). La vitre est montée correctement
si l'écartement latéral et au-dessus sont identiques.
(2)
Fixez les quatre vis de fixation internes (D) M4x20 / TX20 à l'endroit
indiqué à l'avant du téléviseur. Vissez-les à la main.
D
(1) Retirez le panneau avant (B) puis faites glisser le côté droit dans
la fente de la fermeture à baïonnette.
(2) Retirez un peu le centre de la façade du téléviseur. Puis faites glisser
le côté gauche de la façade dans la fermeture à baïonnette.
(3) Placez-vous maintenant au centre de la façade du téléviseur et
introduisez les deux boulons de fixation centraux dans les deux
cavités.
Le panneau avant doit alors se centrer lui-même.
(1)
Fixez les deux vis de fixation internes (A) M4x35 / TX20 à l'endroit
indiqué à l'arrière du téléviseur. Vissez-les à la main.
Branchez à nouveau le câble réseau puis posez à nouveau le protège-
câble.
A
D
B
B
B
A
D D
(1)
(2)
(3)
