Esipuhe
Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen
käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa
sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.
Ominaisuudet :
• Vahvistimella varustettu refleksikotelo
• Subwoofer -elementti: 20cm (8")
• Vahvistimen maksimiteho: 360W
• Vahvistimen RMS -teho: 120W
• Linjatasoiset- sekä kaiutintasoiset sisääntulot
• Lisävarusteena EBC
• Mitat: 33x31x31cm

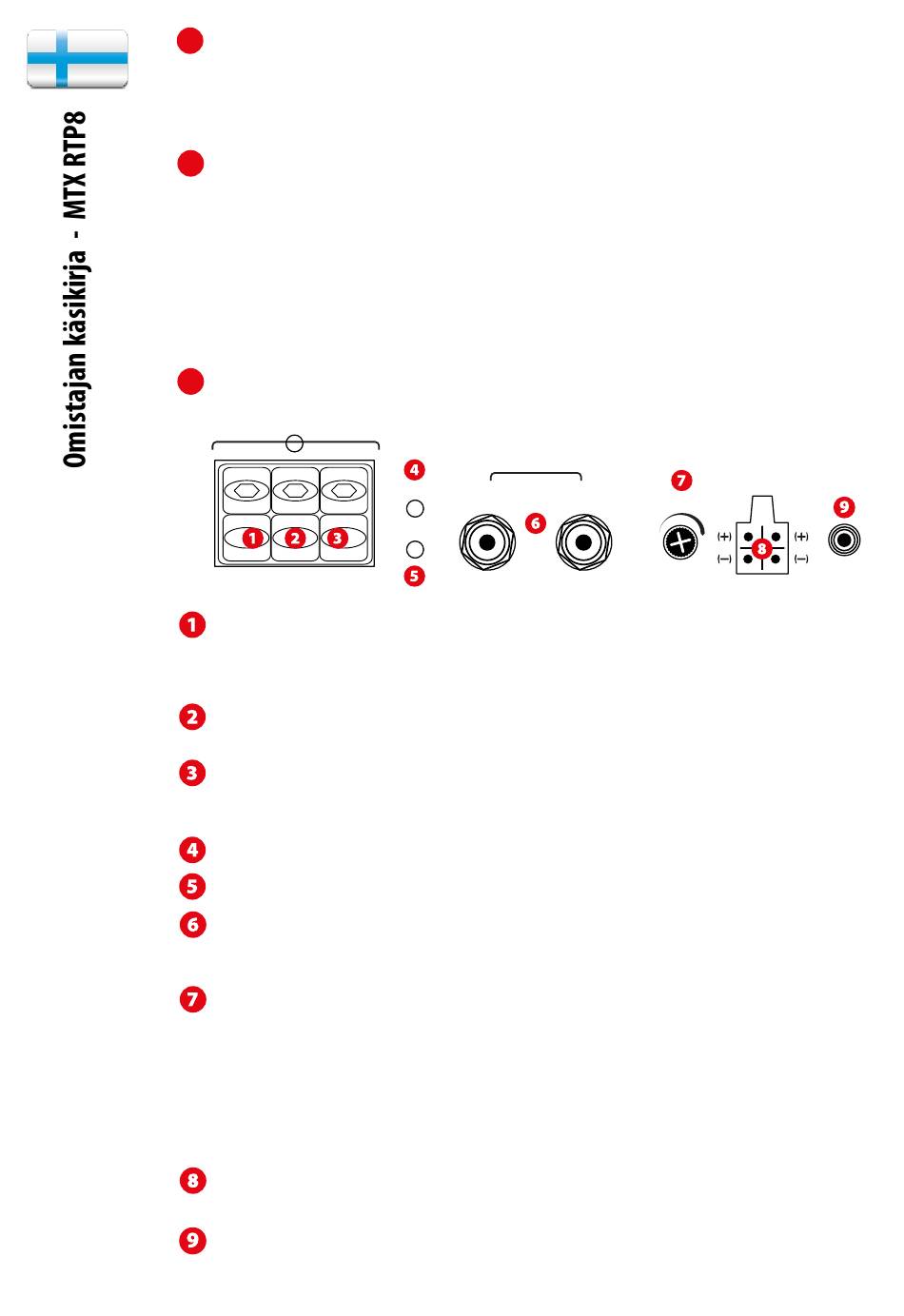

Ohjauspaneeli – Kytkentäpaneeli :
Power
Input
High Level
Input
Protection
Ch.1 Ch.2
Gain
Left Right
Power
EBC
Remote
4V - 0,1V
+12V REM GND
(+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa
kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkiä laitte-
ita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan
mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 6mm2 virtajohtimen MTX RTP8 subwooferin kanssa.
Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite
tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.
Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa
saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja
auton rungon metallit ovat suorassa kontaktissa toisiinsa.
Suoja LED (Prot.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.
Virta LED (PWR.) : Kun vahvistin on päällä, merkkivalo palaa punaisena.
RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteetto-
man toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten
suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.
Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan
signaaliin. Toiminta-alue vaihtelee 100mV ja 4V välillä.
Gainin säätäminen
1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.
Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on aino-
astaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytet-
ään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.
Kaukosäädinliitäntä (EBC): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason
säätämisen suoraan auton matkustamosta.
