MTX Audio RTP8 Mode D'emploi page 14

Bedankt !
Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, subwoofers en
luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.
Specificaties :
• Basreflex behuizing met ingebouwde versterker
• Mono blok Klasse-D versterker
• Subwoofer : 20cm (8")
• Max uitgangs vermogen versterker : 360W
• RMS uitgangs vermogen versterker : 120W
• Inclusief EBC
• High en Low level ingangen
• Afmetingen : 33x31x31cm

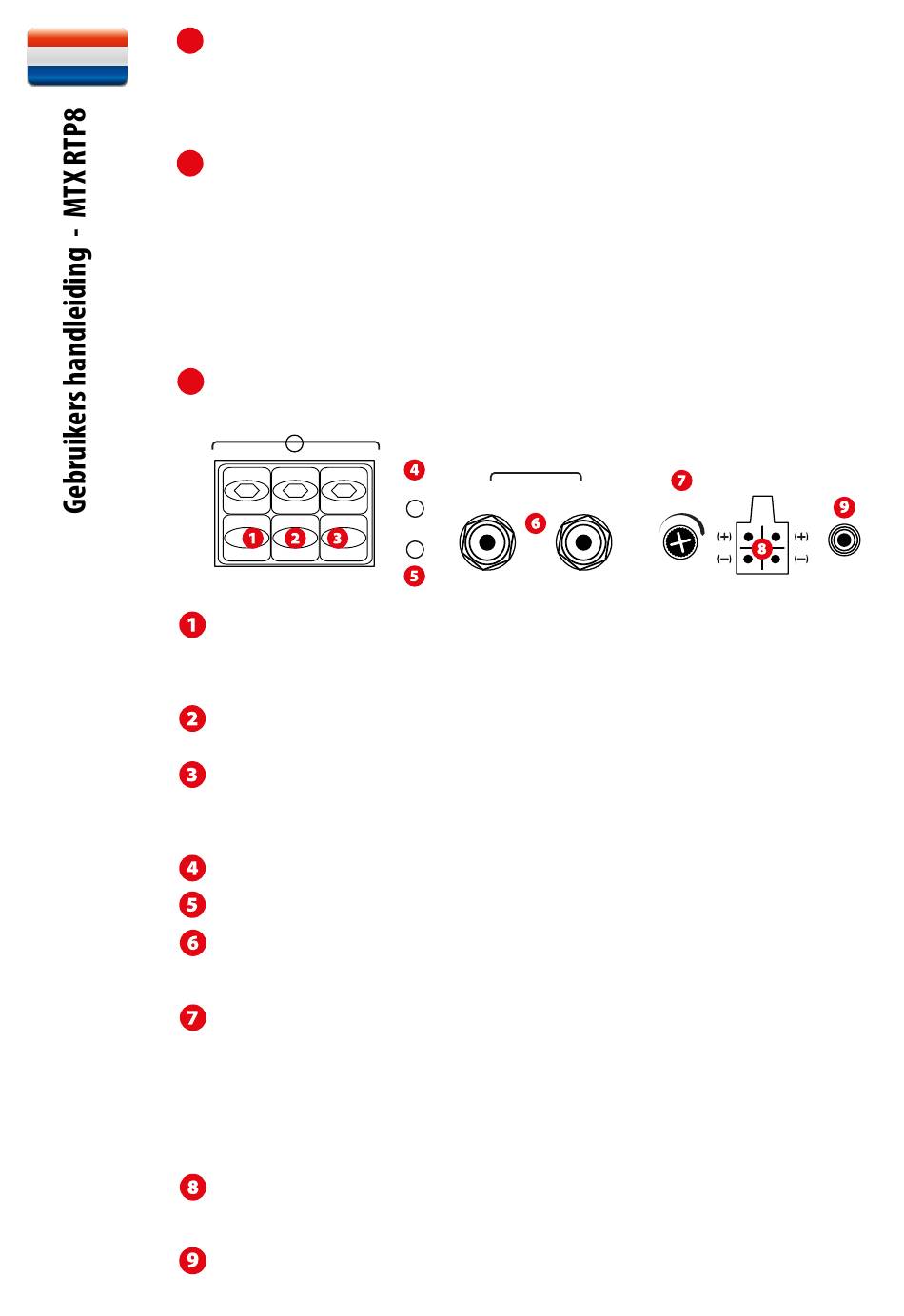

Instel paneel :
Power
Input
High Level
Input
Protection
Ch.1 Ch.2
Gain
Left Right
Power
EBC
Remote
4V - 0,1V
+12V REM GND
Voeding aansluiting +12V : Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de positieve
accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige
electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX RTP8
een kabel met een minimale dikte van 6mm2.
Remote aansluiting : De RTP8 kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal gesproken
aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.
Massa aansluiting : Een goede massa aansluiting is belangrijk voor maximale prestaties van de RTP8. Een korte massa kabel met
dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de RTP8 direct naar het chassis van de auto. Om een
goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar de
massa kabel wordt aangesloten.
Protection LED (Prot.) : Deze LED zal rood oplichten wanneer de RTP8 in beveiliging staat.
Power LED (PWR.) : Deze LED zal oplichten wanneer de RTP8 ingeschakeld is.
RCA ingangen : De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA uitgangen heeft. Voor een juiste werking
dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen. MTX adviseerd gebruik te maken
van goede kwaliteit getwiste RCA kabels om de invloed van storingen te minimaliseren tot een absoluut minimum.
Gain : Hiermee wordt de ingangs gevoeligheid van de RTP8 afgesteld op het uitgangs voltage van de source unit. Het bereik ligt tussen
100mV Gain volledig open en 4V Gain volledig dicht.
Afstellen van de Gain
1. Draai de Gain op de RTP8 helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).
3. Draai de Gain van de RTP8 open totdat je duidelijk vervorming hoort vanuit de speakers.
4. Draai nu de Gain van de RTP8 zover dicht totdat je net geen vervorming meer hoort.
5. de RTP8 is nu afgesteld aan het uitgangs voltage van de source unit.
Luidspreker niveau ingangen : Deze ingangen dienen gebruikt te worden wanneer de source unit alleen luidspreker niveau uitgangen
heeft. De luidspreker uitgangen van de source unit dienen direct aangesloten te worden op de meegeleverde kabel. Let op : Wanneer
luidspreker niveau ingangen gebruikt worden dient de Remote ook aangesloten te worden om de RTP8 in en uit te schakelen.
EBC ingang : Ingang voor het aansluiten van de mee geleverde External Bass Control. Een afstand bediening voor de bass zodat het
bass niveau kan worden geregeld vanaf de bestuurders stoel.
