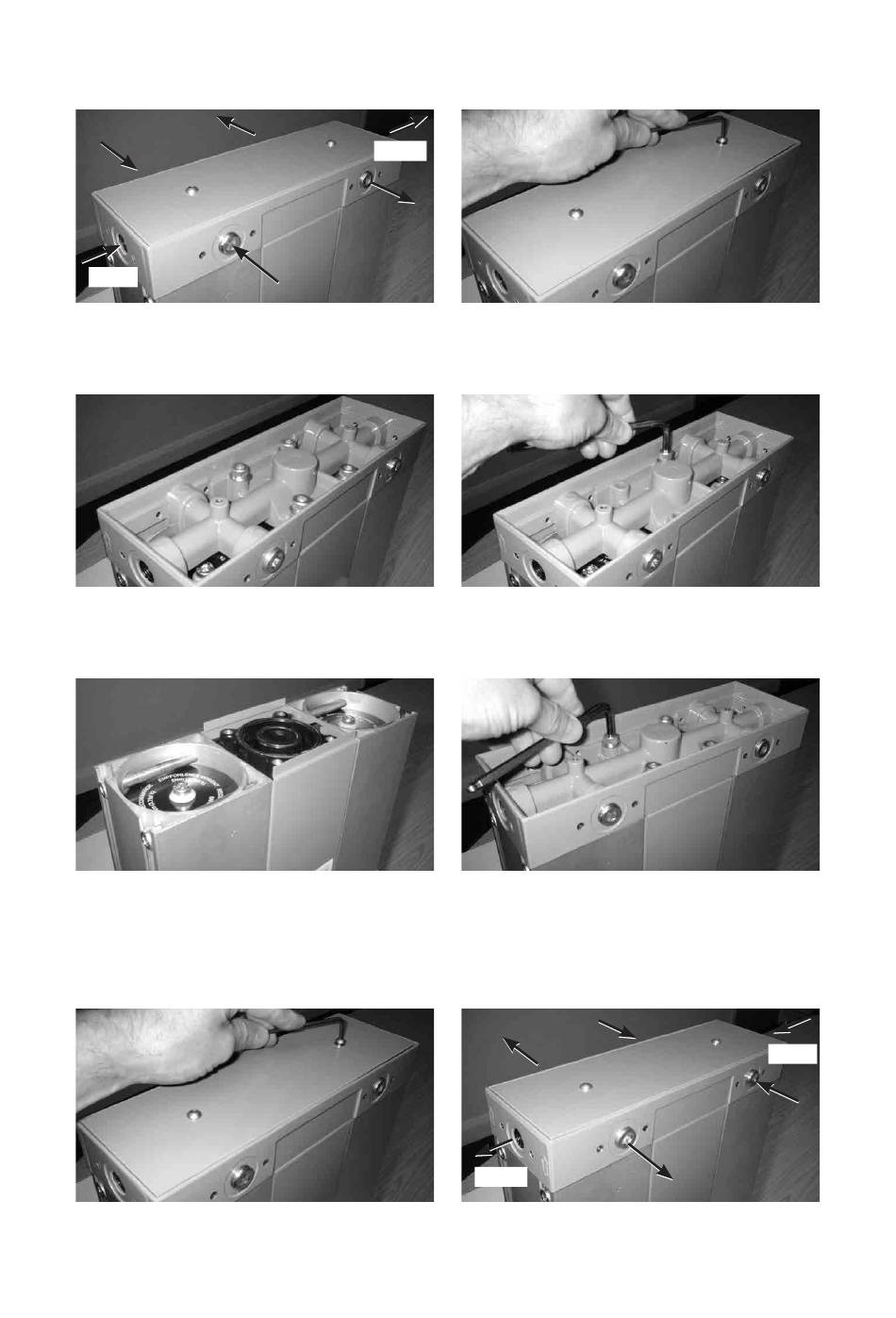

5.4 Changement des raccords d'entrée et de sortie
Entrée
1. Etat à la livraison : 3 possibilités d'entrée
sur le côté gauche du déshydrateur (vue de
devant).
3. Déshydrateur après avoir enlevé le
couvercle
5. Déshydrateur après avoir enlevé le
répartiteur à plusieurs voies.
7. Replacer le couvercle à l'aide des deux
vis de fixation (couple de serrage 1 Nm
max.).
Sortie
2. Desserrer les deux vis de fixation (PZ 2)
du couvercle et enlever le couvercle.
4. Dévisser les quatre vis de fixation du
répartiteur à plusieurs (surplat 5) voies et
enlever celui­ci.
6. Tourner le répartiteur à plusieurs voies
à 180° et le monter à nouveau à l'aide des
quatre vis de fixation (couple de serrage 20 Nm
max.). Veiller au positionne ment correct des
deux joints toriques sur le bloc de distributeur.
Sortie
8. Position des orifices d'entrée et de
sortie après exécution des étapes de
travail décrites.
Entrée
