INSTALLATION
MANUAL

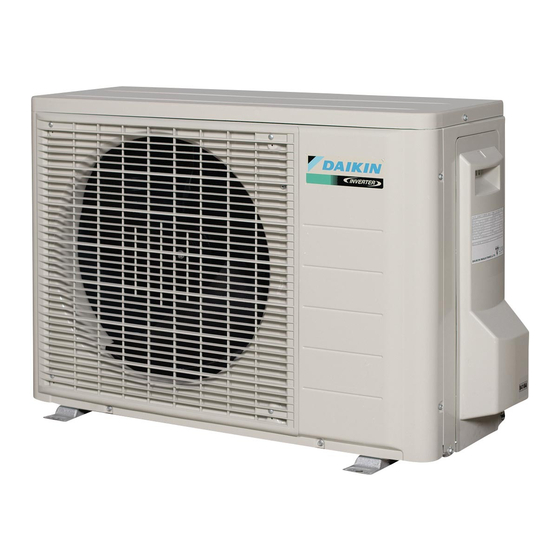

R410A Split Series
Models
RXS20J2V1B
RXS25J2V1B
RXS35J2V1B
RKS20J2V1B
RKS25J2V1B
RKS35J2V1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
Publicité
Manuels Connexes pour Daikin RXS20J2V1B
Sommaire des Matières pour Daikin RXS20J2V1B
- Page 1 Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Models Manual de instalación Español Serie Split R410A RXS20J2V1B RKS20J2V1B RXS25J2V1B RKS25J2V1B Manuale d’installazione Italiano Serie Multiambienti R410A RXS35J2V1B RKS35J2V1B Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A Manual de Instalação Portugues Série split R410A...
- Page 2 Précautions de sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT ..Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses.
- Page 3 Accessoires Accessoires fournis avec l’unité extérieure: (A) Manuel d’installation (B) Bouchon d’évacuation (C) Étiquette de charge de réfrigérant (Modèle à thermopompe) Il se trouve sur le boîtier d’emballage inférieur. (D) Étiquette de gaz à effet de serre fluorés multilingue Précautions relatives au choix de l’emplacement 1) Choisissez un emplacement qui soit assez solide pour pouvoir supporter le poids et les vibrations de l’unité, et où...
- Page 4 Schémas d’installation de l’unité extérieure Longueur maximale autorisée Longueur minimum autorisée 1,5m Hauteur maximale autorisée Enrobez le tuyau d’isolation Supplément de réfrigérant de ruban de finition du bas nécessaire pour une jusqu’en haut. 20g/m longueur de tuyau de réfrigérant dépassant 10m. Tuyau de gaz Dia.
- Page 5 Directives d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de l’entrée ou de la sortie d’air de l’unité extérieure, suivez les directives d’installation suivantes. • Pour tous les modèles d’installation ci-dessous, la hauteur du mur côté entrée d’air doit être de 1200mm ou moins. Mur faisant face à...
- Page 6 Installation de l’unité extérieure Évasement de l’extrémité du tuyau Retirez les ébarbures. (Coupez exactement à angle droit.) 1) Coupez l’extrémité du tuyau avec un coupe-tuyau Évasement Placez exactement à la position indiquée sur l’illustration ci-dessous. 2) Retirez les ébarbures en dirigeant la surface Outil à...
- Page 7 Purge de l’air et vérification de fuites de gaz • Une fois les tuyaux posés, il est nécessaire de purger l’air et de vérifier s’il n’y a pas de fuite de gaz. AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle de réfrigération. •...
- Page 8 Installation de l’unité extérieure Remplissage de réfrigérant Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. 1) Avant d’effectuer le remplissage, vérifiez si le cylindre est pourvu d’un siphon.
- Page 9 Économie d’électricité en veille La fonction d’économie d’électricité en veille coupe l’alimentation de l’unité extérieure et met l’unité intérieure en mode économie d’électricité en veille afin de réduire la consommation électrique du climatiseur. La fonction d’économie d’électricité en veille est disponible sur les unités intérieures suivantes. FTXS20J2V1B FTXS25J2V1B FTXS35J2V1B...
- Page 10 Vidage par pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou la jetez. 1) Retirez le capuchon du clapet d’arrêt de liquide et du clapet d’arrêt de gaz. Clé hexagonale 2) Effectuez l’opération de refroidissement forcé. Clapet d’arrêt de liquide 3) Après 5 à...
- Page 11 Câblage AVERTISSEMENT • N’utilisez ni fils de dérivation, ni fils multibrin, ni cordons de rallonge, ni connexions en étoile, car ils pourraient faire surchauffer le circuit et provoquer une décharge électrique ou un incendie. • N’utilisez pas de pièces électriques achetées localement dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
- Page 12 Fonctionnement d’essai et test Fonctionnement d’essai et test 1-1 Mesurez la tension de l’alimentation et assurez-vous qu’elle est comprise dans la plage spécifiée. 1-2 Le fonctionnement d’essai doit être réalisé en mode de refroidissement ou de chauffage. ■ Pour la thermopompe •...
- Page 13 Two-dimensional bar code is a code for manufacturing. 3P203824-8H M09B389 (1101) HT...
