MANUEL
D'INSTALLATION

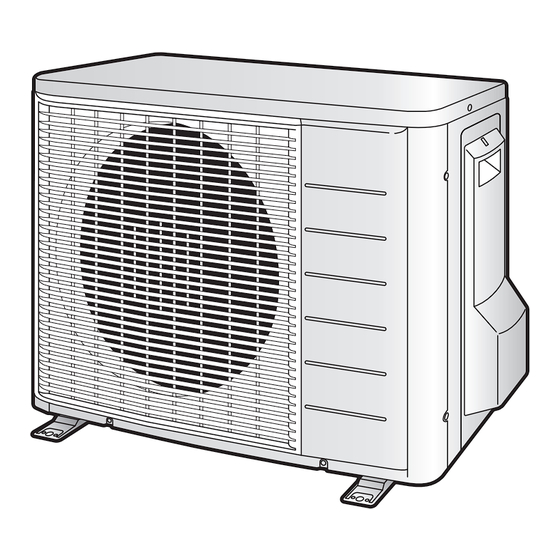

R410A Split Series
Modèles
RXS20L3V1B
RXS25L3V1B
RXS35L3V1B
ARXS25L3V1B
ARXS35L3V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρίδιο εγκατάστασης
∆ιαιρούμενης σειράς R410A
Manual de Instalação
Руководство по монтажу
Серия R410A с раздельной установкой
Installation manual
R410A Split series
Série split R410A
Montagehandleiding
Serie Split R410A
Série split R410A
Montaj kılavuzları
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Portugues
Русский
Türkçe

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin Siesta RXS20L3V1B

  • Page 1 MANUEL D'INSTALLATION R410A Split Series Installation manual English R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modèles Manual de instalación RXS20L3V1B Español Serie Split R410A RXS25L3V1B Manuale d’installazione RXS35L3V1B Italiano Serie Multiambienti R410A ARXS25L3V1B ARXS35L3V1B Εγχειρίδιο...
  • Page 2 3P389789-2...
  • Page 3: Précautions De Sécurité

    Précautions de sécurité • Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. • Signification des remarques AVERTISSEMENT et ATTENTION AVERTISSEMENT..Ne pas suivre correctement ces instructions peut entraîner des blessures ou la mort. ATTENTION....
  • Page 4: Accessoires

    ATTENTION • N'installer le climatiseur dans aucun endroit présentant le danger de fuites de gaz inflammable. Dans le cas d'une fuite de gaz, l'accumulation de gaz à proximité du climatiseur peut provoquer un incendie. • Tout en suivant les instructions de ce manuel d'installation, installez la tuyauterie d'évacuation et isolez la tuyauterie afin d'éviter la formation de condensation.
  • Page 5: Précautions Relatives Au Choix De L'emplacement

    Précautions relatives au choix de l'emplacement 1) Sélectionnez un emplacement suffisamment solide pour supporter le poids et les vibrations de l'unité et où les bruits de fonctionnement ne seront pas amplifiés. 2) Sélectionnez un emplacement où l'air chaud évacué par l'unité ou le bruit de fonctionnement ne gênera pas les voisins de l'utilisateur. 3) Évitez d'installer l'unité...
  • Page 6: Schéma D'installation De L'unité Extérieure

    Schéma d'installation de l'unité extérieure Longueur de tuyau max. possible 20 m Longueur de tuyau min. possible 1,5 m Hauteur de tuyau max. possible 15 m Enroulez le tuyau d'isolation Réfrigérant supplémentaire de ruban de finition de bas nécessaire si le tuyau de réfrigérant 20 g/m en haut.
  • Page 7: Précautions À Prendre Lors De L'installation

    Instructions d'installation • Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par un mur ou autre obstacle. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Un côté...
  • Page 8: Installation De L'unité Extérieure

    Installation de l'unité extérieure Évasement de l'extrémité du tuyau (Coupez exactement à angles droits.) Retirez les bavures. 1) Coupez l'extrémité du tuyau avec un coupe-tube. Évasement 2) Retirez les bavures en orientant la surface de Placez exactement comme indiqué ci-dessous. coupe vers le bas de manière à...
  • Page 9: Précautions Relatives À La Manipulation Du Tuyau

    Installation de l'unité extérieure 4-1 Précautions relatives à la manipulation du tuyau N'oubliez pas de 1) Protégez l'extrémité ouverte du tuyau contre la poussière et l'humidité. placer un capuchon. 2) Vous devez plier les tuyaux aussi délicatement que possible. Utilisez Pluie Si aucun capuchon une cintreuse pour plier les tuyaux.
  • Page 10: Évacuation De L'air Avec Une Pompe À Vide Et Vérification De L'absence De Fuite De Gaz

    Installation de l'unité extérieure Évacuation de l'air avec une pompe à vide et vérification de l'absence de fuite de gaz AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant indiqué (R410A) au cycle de réfrigération. • En cas de fuite de gaz réfrigérant, aérez la pièce dès que possible et autant que possible. •...
  • Page 11: Remplissage Du Réfrigérant

    Installation de l'unité extérieure Remplissage du réfrigérant Vérifiez sur la plaque signalétique de la machine quel type de réfrigérant doit être utilisé. Précautions lors de l'ajout de réfrigérant R410A Remplissage sous forme liquide à partir du tuyau de gaz Il s'agit d'un réfrigérant mélangé, l'ajout sous forme gazeuse peut donc entraîner la modification de la composition du réfrigérant et peut empêcher le fonctionnement normal.
  • Page 12: Économie D'énergie En Veille

    Économie d'énergie en veille La fonction économie d'énergie en veille désactive l'alimentation électrique de l'unité extérieure et passe l'unité intérieure en mode économie d'énergie en veille. La consommation énergétique du climatiseur est ainsi réduite. La fonction économie d'énergie en veille fonctionne sur les unités intérieures suivantes. Pour tous les modèles ultérieurs au type FTXS20/25/35J ATTENTION •...
  • Page 13: Paramètre Pour Installation (Rafraîchissement À Basse Température)

    Paramètre pour installation (rafraîchissement à basse température) Pour les modèles RXS20/25/35 Cette fonction est conçue pour les installations telles que les équipements ou les pièces informatiques. Elle ne doit jamais être utilisée dans une habitation ou un bureau occupé par des personnes. 1) Couper le fil de liaison 9 (J9) du circuit imprimé...
  • Page 14 Câblage AVERTISSEMENT • N'utilisez pas de câbles taraudés, toronnés, de rallonges ou de raccordements en étoile car ils peuvent entraîner une surchauffe, une décharge électrique ou un incendie. • N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe d'évacuation, etc.
  • Page 15: Schéma De Câblage

    Câblage Schéma de câblage Barrette de raccordement Câblage du site Connecteur Borne Raccordement Noir Orange Bleu Rouge Marron Blanc Vert Jaune Remarques Reportez-vous à la plaque signalétique de l'unité pour connaître les exigences électriques. OUTDOOR Extérieur CONDENSER Condenseur DISCHARGE Évacuation Tableau des éléments du schéma de câblage C400, C405....
  • Page 16: Essai De Fonctionnement Et Test

    Essai de fonctionnement et test Essai de fonctionnement et test 1-1 Mesurez la tension d'alimentation et vérifiez qu'elle est comprise dans la plage spécifiée. 1-2 L'essai de fonctionnement doit être mené en mode chauffage ou rafraîchissement. • En mode rafraîchissement, sélectionnez la plus basse température programmable; en mode chauffage, sélectionnez la plus haute température programmable.
  • Page 17 3P381941-1A 2015.05...

Ce manuel est également adapté pour:

Siesta rxs25l3v1bSiesta rxs35l3v1bSiesta arxs25l3v1bSiesta arxs35l3v1bRxs20l3v1bRxs25l3v1b ... Afficher tout
