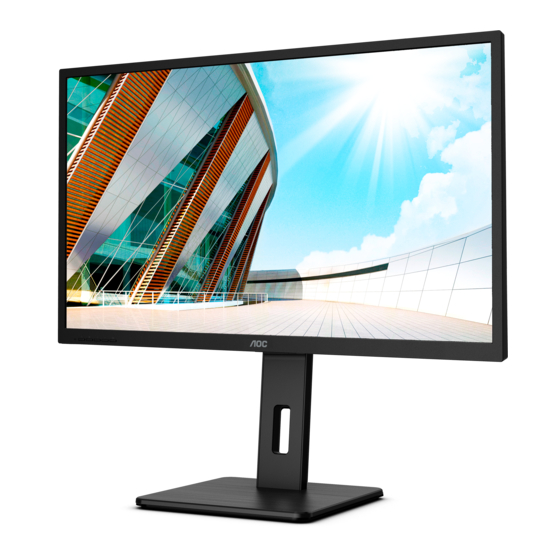

Manuels Connexes pour AOC Q32P2CA
Sommaire des Matières pour AOC Q32P2CA
- Page 1 Manuel d’utilisation du moniteur LCD Q32P2CA www.aoc.com © 2021 AOC.All Rights Reserved...
-
Page 2: Table Des Matières
Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur ............................. -
Page 3: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 4: Alimentation
Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 5: Installation
Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. -
Page 6: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. -
Page 7: Autre
Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 8: Réglages
CD Manual Power Cable USB C-C Cable HDMI Cable USB Cable DP Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 9: Configuration Du Support Et De La Base
Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :... -
Page 10: Réglage De L'angle De Visualisation
Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle. -
Page 11: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 2 3 4 1. Entrée 2. HDMI x 2 3. DP 4. USB-C 5. USB-PC(USB upstream) 6. USB3.2 Gen1 7. USB3.2 Gen1+charging 8. Casque 9. USB3.2 Gen1 x 2 Connexion à... -
Page 12: Wall Mounting
Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. * La conception de l’écran peut varier par rapport aux illustrations. -
Page 13: Réglage
Réglage Touches de raccourci Source/Quitter Clear Vision/< Volume//> Menu/Entrer Marche-arrêt commutateur Appuyez sur la touche d’alimentation pour allumer / éteindre le moniteur. Menu / Sélectionner Activez le menu OSD ou la confirmation du réglage de la fonction. Volume / augmentation Lorsque le menu OSD est fermé, appuyez sur la touche “>”... - Page 14 Clear Vision 1. Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision. 2. Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours «...
-
Page 15: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness HDR Mode Eco Mode Standard 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2). -
Page 16: Luminance (Luminosité)
Luminance (Luminosité) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness Eco Mode Standard HDR Mode Contrast (Contraste) 0-100 Contraste du registre numérique. Brightness 0-100 Réglage du rétroéclairage (Luminosité) Standard Mode Standard Text Mode Text Internet Mode Internet... -
Page 17: Color Setup (Configuration Des Couleurs)
Color Setup (Configuration des couleurs) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Utiliser la température des couleurs Chaud Warm (Chaud) de EEPROM. Utiliser la température des couleurs Normal Normal de EEPROM. -
Page 18: Picture Boost (Amélior. Image)
Picture Boost (Amélior. Image) Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre) Brightness... -
Page 19: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability USB Selection Auto Language (Langue) Choisir la langue OSD Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) Si le contenu vidéo DP supporte DP1.2, veuillez DP Capability... -
Page 20: Game Setting (Réglage Jeu)
Game Setting (Réglage Jeu) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Adaptive-Sync Game Color Shadow Control LowBlue Mode Frame Counter Overdrive Dial Point Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs. -
Page 21: Extra
Extra Color Setup Extra Exit Luminance Picture Boost OSD Setup Game Setting Input Select Auto DDC/CI Resolution : 2560(H)X1440(V) Off Timer Reset H. Frequency : 88KHz Image Ratio Wide V. Frequency : 60Hz Input Select Sélectionner la source d’entrée (Sélection Entrée) Off timer (Minuterie 0-24hrs Sélectionner l’heure d’arrêt CC... -
Page 22: Exit (Quitter)
Exit (Quitter) Picture Boost OSD Setup Luminance Color Setup Game Setting Extra Exit Exit (Quitter) Quitter le menu OSD... -
Page 23: Voyant Del
Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange... -
Page 24: Dépannage
Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle Réglementation et entretien acheté dans votre pays et pour trouver des informations sur les réglementations et... -
Page 25: Spécifications
Spécifications Caractéristiques générales Nom du modèle Q32P2CA Système de fonctionnement Couleur TFT LCD Panneau Taille de l’image visible 80.1 cm diagonale Taille des pixels 0.2727mm(H) x 0.2727mm(V) Limites de balayage horizontal 30k-114kHz Taille d’écran horizontale 698.112mm (maximum) Limites de balayage vertical 48-75Hz Taille d’écran verticale(maximum) 392.688mm... -
Page 26: Modes D'affichage Préréglés
Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE STANDARD RÉSOLUTION HORIZONTALE (kHZ) VERTICALE (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.02... -
Page 27: Assignations Des Broches
Assignations des broches Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à... -
Page 28: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
