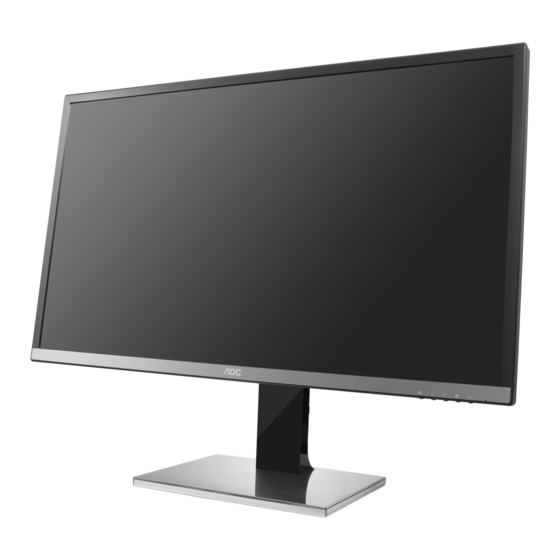

- Page 1 Manuel d’utilisation du moniteur LCD Q2577PWQ Rétroéclairage LED www.aoc.com ©2016 AOC. All Rights Reserved.
-
Page 2: Table Des Matières
Sécurité ..................................4 Conventions nationales ............................4 Alimentation ................................ 5 Installation ................................6 Nettoyage ................................7 Autre .................................. 8 Réglages ..................................9 Contenu de la boîte ............................... 9 Installation de la base ............................10 Montage mural ..............................11 Réglage de l'angle de visualisation ........................12 Connexion du moniteur ............................ - Page 3 Déclaration de garantie pour l'Europe ........................61 Déclaration de garantie pour le Moyen-Orient et l'Afrique (MEA) ................63 AOC International (Europe) B.V.......................... 65 Déclaration de garantie pour l'Amérique du Nord & du Sud (sauf Brésil) ..........67 PROGRAMME EASE ............................69...
-
Page 4: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 5: Alimentation
Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 6: Installation
Installation N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été... -
Page 7: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d'un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l'écran. -
Page 8: Autre
Autre S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 9: Réglages
Cordon d’alimentation HDMI Audio Câble double lien analogique Certains câbles de signal (les câbles Audio, Dual link DVI, Analog, DP, HDMI) seront fournis pour tous les pays et régions. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 10: Installation De La Base
Installation de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Placez le moniteur sur une face douce et molle pour éviter de le rayer. Réglage : Retirer :... -
Page 11: Montage Mural
Rebranchez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur. Remarque : Les trous de fixation de vis VESA ne sont pas disponibles sur tous les modèles ; veuillez vérifier auprès de votre vendeur ou du département officiel d'AOC. -
Page 12: Réglage De L'angle De Visualisation
Réglage de l'angle de visualisation Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle . Vous pouvez régler l'angle du moniteur de -5°... -
Page 13: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l'arrière du moniteur et de l'ordinateur : 7 6 5 4 3 2 Alimentation Sortie casque ENTRÉE AUDIO HDMI Analogique (cable VGA D-Sub 15-broches) Port d'affichage Afin de protéger votre équipement, éteignez toujours l'ordinateur et le moniteur LCD avant de faire les branchements. Branchez le cordon d'alimentation sur le port CA à... -
Page 14: Réglage
Réglage Régler la résolution optimale Windows 8 Dans Windows 8 : Cliquez sur le bouton droit et cliquez sur Toutes les apps en bas à droite de l'écran. Réglez « Voir par » sur « Catégorie ». Cliquez sur Apparence et personnalisation. - Page 15 Cliquez sur AFFICHAGE. Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
-
Page 16: Windows 7
Windows 7 Lancez Windows® 7: Cliquez sur DÉMARRER.. Cliquez sur PANNEAU DE CONFIGURATION. Cliquez sur Apparence de personnalisation.. Cliquez sur AFFICHAGE. - Page 17 Réglez le CURSEUR de la résolution sur Résolution préréglée optimale...
-
Page 18: Windows Vista
Windows Vista Dans Windows Vista : Cliquez sur DEMARRER. Cliquez sur PANNEAU DE CONFIGURATION. Cliquez sur Apparence et personnalisation. Cliquez sur Personnalisation. - Page 19 Cliquez sur Réglages d'affichage. Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
-
Page 20: Windows Xp
Windows XP Dans Windows XP : Cliquez sur DEMARRER. Cliquez sur RÉGLAGES. Cliquez sur PANNEAU DE CONFIGURATION. Cliquez sur Apparence et thèmes. Double-cliquez sur AFFICHAGE. - Page 21 Cliquez sur RÉGLAGES. Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie.
-
Page 22: Windows Me/2000
Windows ME/2000 Dans Windows ME/2000 : Cliquez sur DEMARRER. Cliquez sur RÉGLAGES. Cliquez sur PANNEAU DE CONFIGURATION. Double-cliquez sur AFFICHAGE. Cliquez sur RÉGLAGES. Réglez la SLIDE-BAR (BARRE DÉFILANTE) de la résolution sur Résolution optimale prédéfinie. -
Page 23: Touches De Raccourci
Touches de raccourci Source/Auto/Quitter Clear Vision/< Volume/> Menu / Entrer Alimentation Menu / Entrer Appuyez pour afficher le menu OSD ou confirmer la sélection. Alimentation Appuyez sur le bouton Marche pour allumer/éteindre le moniteur. Volume /> lorsqu’il n’y pas de menu OSD, appuyez sur > pour régler le volume Touche de raccourci Auto / Quitter / Source Lorsque le menu OSD n'est pas affiché, appuyez sur le bouton Auto/Source pendant 2 secondes pour faire la configuration auto. - Page 24 Clear Vision Lorsque le menu OSD est fermé, appuyez sur le bouton « < » pour activer Clear Vision. Utilisez les boutons « < » ou « > » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours «...
-
Page 25: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d'OSD) Instructions simples et basiques sur les touches de contrôle Appuyez sur le bouton MENU pour ouvrir la fenêtre du menu OSD. Appuyez sur pour naviguer les fonctions. Une fois que la fonction désirée est en surbrillance, appuyez sur le bouton MENU pour l'activer. -
Page 26: Luminance
Luminance MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (Luminance), puis appuyez sur pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100... -
Page 27: Image Setup (Réglage De L'image)
Image Setup (Réglage de l’image) MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (Image Setup) (Réglage de l’image), puis appuyez sur pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. -
Page 28: Color Setup (Réglage De La Couleur)
Color Setup (Réglage de la couleur) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Color Setup) (Configuration des couleurs), puis appuyez sur MENU pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. -
Page 29: Picture Boost (Amél. Image)
Picture Boost (Amél. image) MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (Picture Boost) (Amél. image), puis appuyez sur pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. Bright Frame MARCHE/ARRÊT Activer/Désactiver image lumineuse... -
Page 30: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (OSD Setup) (Réglage OSD), puis appuyez sur pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. English (anglais), France (français), Spanish (espagnol), Portugues (portugais), German (allemand),... -
Page 31: Extra
Extra MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (Extra), puis appuyez sur pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. AUTO Appuyez sur pour quitter. Auto Détection auto du signal d'entrée D-SUB Sélectionner la Source D-SUB comme entrée Input Select... -
Page 32: Exit (Quitter)
Exit (Quitter) MENU Appuyez sur pour afficher le menu. MENU Appuyez sur pour sélectionner (Exit) (Quitter), puis appuyez sur pour ouvrir. AUTO Appuyez sur pour quitter. -
Page 33: Voyant Del
Voyant DEL État Couleur DEL Mode Pleine puissance Blue (Bleu) Econ. énergie rouge... -
Page 34: Pilote
Pilote Pilote du moniteur Windows 8 Démarrez Windows® 8. Cliquez sur le bouton droit et cliquez sur Toutes les apps en bas à droite de l'écran. Cliquez sur l’icône « Panneau de configuration ». Réglez « Voir par » sur « Grandes icônes » ou « Petites icônes ». - Page 35 Cliquez sur l’icône « Affichage ». Cliquez sur le bouton « Changer réglages d'affichage ». Cliquez sur le bouton « Réglages avancés ».
- Page 36 Cliquez sur l'onglet « Moniteur », puis cliquez sur le bouton « Propriétés ». Cliquez sur l'onglet « Pilote ». 10. Ouvrez la fenêtre « Update Driver Software-Generic PnP Monitor » (Mettre à jour logiciel pilote – Moniteur PnP générique) en cliquant sur « Mettre à jour le pilote... » et cliquez sur le bouton « Rechercher un pilote sur mon ordinateur ».
- Page 37 11. Sélectionnez « Let me pick from a list of device drivers on my computer » (Choisir parmi une liste de pilotes de périphériques sur mon ordinateur). 12. Cliquez sur le bouton « Have Disk » (Avoir disque). Cliquez sur le bouton « Naviguer » et naviguez vers le répertoire suivant : X:\Driver\module name (où...
-
Page 38: Windows 7
Windows 7 Démarrez Windows® 7. Cliquez sur le bouton « Démarrer » puis cliquez sur « Panneau de configuration ». Cliquez sur l’icône « Affichage ». Cliquez sur le bouton « Changer réglages d'affichage ». - Page 39 Cliquez sur le bouton « Réglages avancés ». Cliquez sur l'onglet « Moniteur », puis cliquez sur le bouton « Propriétés ». Cliquez sur l'onglet « Pilote ».
- Page 40 Ouvrez la fenêtre « Update Driver Software-Generic PnP Monitor » (Mettre à jour logiciel pilote – Moniteur PnP générique) en cliquant sur « Mettre à jour le pilote... » et cliquez sur le bouton « Rechercher un pilote sur mon ordinateur ».
- Page 41 11. Sélectionnez le fichier « xxx.inf » et cliquez sur le bouton « Ouvrir ». Cliquez sur le bouton « OK ». 12. Choisissez votre modèle de moniteur et cliquez sur le bouton « Suivant ». Les fichiers seront copiés du CD sur votre disque dur.
-
Page 42: Windows Vista
Windows Vista Cliquez sur « Démarrer » puis sur « Panneau de configuration ». Double-cliquez sur « Apparence et personnalisation ». Cliquez sur « Personnalisation » puis cliquez sur « Réglages d'affichage ». Cliquez sur « RÉGLAGES ». - Page 43 Cliquez sur « Propriétés » dans l'onglet « Moniteur ». Si le bouton « Propriétés » est désactivé, cela indique que la configuration de votre moniteur est terminée. Le moniteur peut être utilisé maintenant. Si le message « Windows a besoin de... » s'affiche, comme indiqué ci-dessous, cliquez sur « Continuer ». Cliquez sur «...
-
Page 44: Windows Xp
Windows XP Démarrez Windows® XP Cliquez sur le bouton « Démarrer » puis cliquez sur « Panneau de configuration ». Sélectionnez et cliquez sur la catégorie « Apparence et thèmes ». Cliquez sur l’option « Affichage ». - Page 45 Choisissez l’onglet « Paramètres » puis cliquez sur le bouton « Avancé ». Sélectionnez l’onglet « Moniteur ». - Si le bouton « Propriétés » est désactivé, cela indique que la configuration de votre moniteur est terminée. Veuillez arrêter l'installation. - Si le bouton «...
- Page 46 Choisissez le bouton « Installer à partir d’une liste ou d’un emplacement spécifique [avancé] » puis cliquez sur le bouton « Suivant ». Choisissez le bouton case « Ne pas chercher. Je vais choisir le pilote à installer ». Puis cliquez sur le bouton «...
-
Page 47: Windows 2000
Windows 2000 Démarrez Windows® 2000. Cliquer sur le bouton « Démarrer », allez sur « Réglages », puis cliquez sur « Panneau de configuration ». Double-cliquez sur l'icône « Affichage ». Choisissez l'onglet « Réglages » et cliquez sur « Avancé... ». Sélectionnez «... -
Page 48: I-Menu
Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramètres d'affichage du moniteur à l'aide de menus à l'écran au lieu de boutons OSD sur le moniteur. Pour terminer l'installation, s'il vous plaît suivez le guide... -
Page 49: E-Saver
Bienvenu au logiciel de gestion d'économie d'énergie e-Saver de AOC ! e-Saver de AOC offre des fonctions d'arrêt intelligent pour vos moniteurs, permet à votre moniteur de s'éteindre automatiquement lorsque le PC est dans un certain état (marche, arrêt, veille ou économiseur d'écran), le temps d'arrêt dépend de vos préférences (voir exemple ci-dessous). -
Page 50: Screen
Screen Bienvenu au logiciel « Screen » de AOC. Le logiciel Screen est un outil de division d'écran de bureau ; il divise le bureau en plusieurs panneaux différents, et chaque panneau affiche une fenêtre différente. Il vous suffit de faire glisser la fenêtre vers un panneau correspondant lorsque vous souhaitez y accéder. -
Page 51: Dépannage
Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler. - Page 52 L'interrupteur d'alimentation de l'ordinateur doit être en position Marche. La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le câble vidéo du moniteur est connecté correctement à Le moniteur est bloqué en l'ordinateur. Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue. mode Veille Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche.
-
Page 53: Spécifications
Spécifications Caractéristiques générales Nom du modèle Q2577PWQ Système de fonctionnement Couleur TFT LCD Taille de l'image visible 634,4 mm diagonale Taille des pixels 0,216(H)mm x 0,216(V)mm Panneau Vidéo lnterface R, V, B analogique & Interface numérique Sync. séparée H/V TTL Couleurs d’affichage... -
Page 54: Modes D'affichage Préréglés
Modes d'affichage préréglés Standard Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) 640x480 @ 60Hz 31.469 59.94 640x480 @ 72Hz 37.861 72.809 640x480 @ 75Hz 37.5 800x600 @ 56Hz 35.156 56.25 800x600 @ 60Hz 37.879 60.317 SVGA 800x600 @ 72Hz 48.077 72.188 800x600 @ 75Hz 46.875... -
Page 55: Assignations Des Broches
Assignations des broches Câble de signal d’affichage couleur à 15 broches Broche N. Nom du signal Broche N. Nom du signal Vidéo-Rouge Vidéo-Vert Masse Vidéo-Bleu N.C. N.C. Données DDC-Série Détection câble Sync H MASSE-R Sync V MASSE-V Horloge DDC-Série MASSE-B Câble de signal d’affichage couleur à... - Page 56 Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ Ecran d'horloge TMDS Ecran Données TMDS 2 Horloge TMDS Données TMDS 2 Données TMDS 1+ Réservé (pas connecté sur appareil) Ecran données TMDS 1 Données TMDS 1 Données TMDS 0+...
-
Page 57: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage. -
Page 58: Normes
Normes Avis de la FCC Règlement FCC sur les Interférences de Fréquence Radio de Classe B AVERTISSEMENT : (POUR LES MODELES CERTIFIES FCC) REMARQUE : Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à... -
Page 59: Déclaration Weee
® ® ENERGY STAR est une marque enregistrée aux Etats-Unis. En tant que partenaire ENERGY STAR , AOC International ® (Europe) BV et Envision Peripherals, Inc. a déterminé que ce produit est conforme aux normes ENERGY STAR concernant son efficacité énergétique. (POUR LES MODÈLES CERTIFIÉS EPA) - Page 60 AOC annonce le lancement du programme de recyclage de l'emballage des moniteurs de AOC. Ce programme est conçu pour vous aider à recycler facilement la boîte de votre moniteur et les matériels d'emballage. Si un centre de recyclage local n'est pas disponible près de chez vous, AOC recyclera les matériels d'emballage pour vous, y compris la mousse de remplissage et les boîtes en carton.
-
Page 61: Service
Le coût du fret pour la garantie est prépayé par AOC pour la livraison et le retour. Veuillez vous assurer de fournir une preuve d'achat datée avec le produit et de le livrer à un centre de service autorisé ou certifié par AOC dans les conditions suivantes : •... - Page 62 Tous les moniteurs LCD de AOC sont fabriqués selon les normes de la politique ISO 9241-307 classe 1 pour les pixels. Si votre garantie a expiré, vous aurez toujours accès à l'ensemble des services disponibles mais devrez en assumer le coût, y compris pour les pièces détachées, la main-d'œuvre, l'expédition (le cas échéant) et les taxes applicables.
-
Page 63: Déclaration De Garantie Pour Le Moyen-Orient Et L'afrique (Mea)
Pendant cette période, AOC International (Europe ) BV offre une Garantie Assistance (retour au centre de service) vers un centre de service autorisé ou certifié par AOC et peut de son choix réparer le produit avec des pièces neuves ou remises à... - Page 64 Tous les moniteurs LCD de AOC sont fabriqués selon les normes de la politique ISO 9241-307 classe 1 pour les pixels. Si votre garantie a expiré, vous aurez toujours accès à l'ensemble des services disponibles mais devrez en assumer le coût, y compris pour les pièces détachées, la main-d'œuvre, l'expédition (le cas échéant) et les taxes applicables.
-
Page 65: Aoc International (Europe) B.v
25 juillet, 2013 AOC s'efforce de livrer des produits de la plus haute qualité. Nous utilisons des procédés de fabrication les plus avancés de l'industrie avec un contrôle rigoureux de la qualité. Néanmoins, des défauts au niveau des pixels ou des sous-pixels sont parfois inévitables dans les dalles TFT utilisées dans les écrans plats. - Page 66 ISO 9241-307 Type de défaut 1 Type de défaut 2 Type de défaut 3 Type de défaut 4 Classe de défaut Pixel clair Pixel foncé Sous-pixel clair Sous-pixel foncé de pixel Classe 1 AOC International (Europe) B.V.
-
Page 67: Déclaration De Garantie Pour L'amérique Du Nord & Du Sud (Sauf Brésil)
Déclaration de garantie pour l'Amérique du Nord & du Sud (sauf Brésil) DECLARATION DE GARANTIE pour les moniteurs couleurs de AOC Y compris ceux vendus en Amérique du Nord selon les spécifications Envision Peripherals, Inc. garantit que ce produit ne comporte pas de défaut de matériel et de façon pour une période de trois (3) années pour les pièces et la main-d’oeuvre et une (1) année pour le tube de l’écran CRT ou la tablette de projection à... - Page 68 LES OBLIGATIONS D’EPI ET VOS RECOURS CI-DESSOUS SONT EXCLUSIVEMENT TELLES QUE MENTIONNEES ICI. LA RESPONSABILITE D’EPI, QU’ELLE SOIT BASEE SUR UN CONTRAT, UN ACTE DOMMAGEABLE, LA GARANTIE, LA RESPONSABILITE STRICTE OU AUTRE THEORIE DE AOC INTERNATIONAL (EUROPE) GMBH N’EXCEDERA PAS LE PRIX DE L’UNITE INDIVIDUELLE DONT LE DEFAUT OU LES DOMMAGES FONDENT LA RECLAMATION.
-
Page 69: Programme Ease
LCD) * AOC devra obtenir un numéro de carte de crédit si vous désirez qu'un nouveau moniteur AOC soit livré en avance à votre adresse, avant que l'unité défectueuse soit arrivé au centre de service AOC. Si vous ne souhaitez pas fournir un numéro de carte de crédit, AOC enverra seulement le nouveau moniteur une fois que l'appareil défectueux est arrivé...
