12.3 Fraisage incliné dans le plan incliné
(option 9)
Fonction
En combinant les nouvelles fonctions PLANE et M128, vous pouvez
réaliser un fraisage incliné
cela, vous disposez de deux définitions possibles :

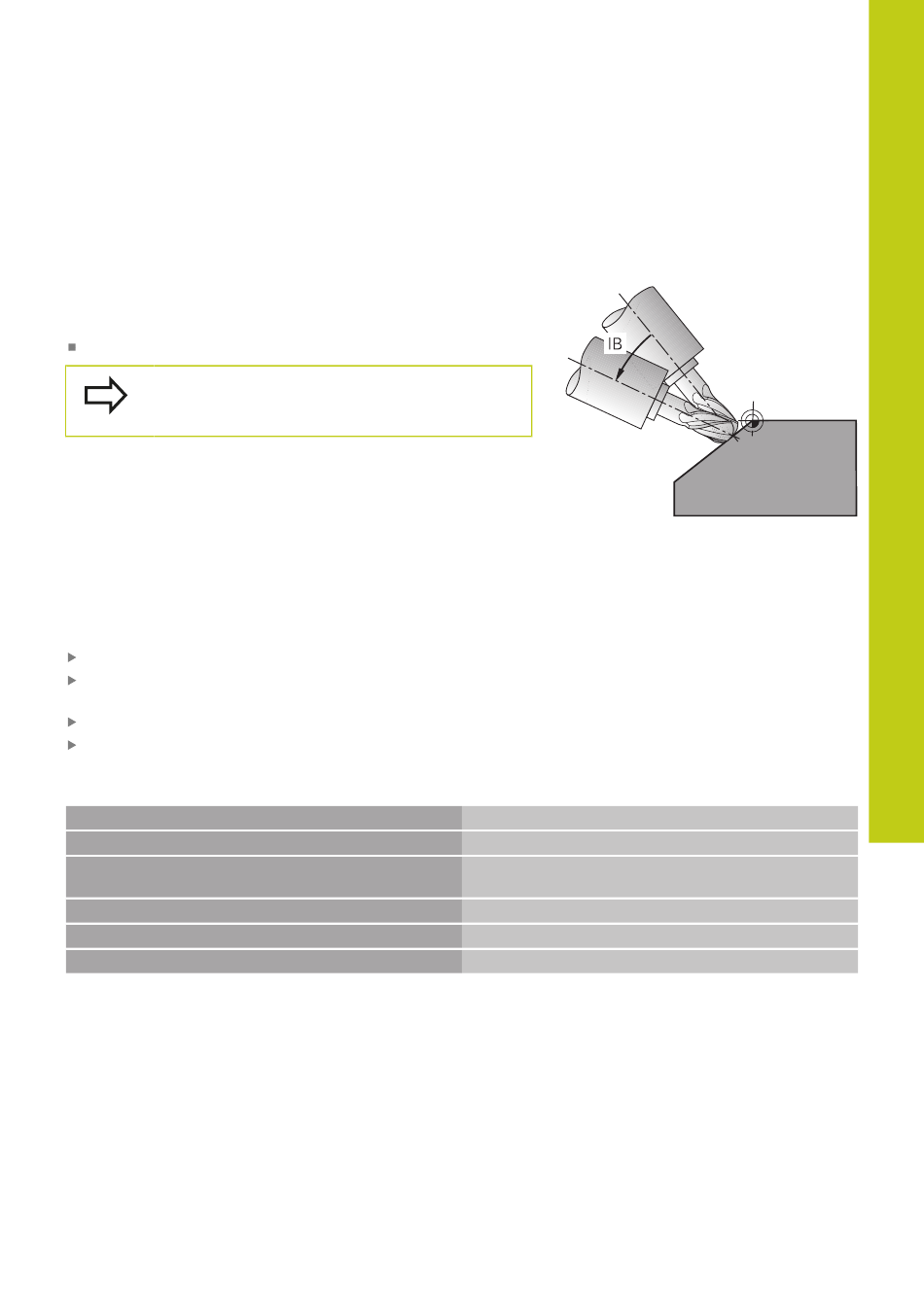

Fraisage incliné par déplacement incrémental d'un axe rotatif
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
Fraisage incliné par déplacement incrémental d'un
axe rotatif
Dégager l'outil
Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
Activer M128
Au moyen d'une séquence linéaire, se déplacer en incrémental
à l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN
...
N12 G00 G40 Z+50*
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50
F900*
N14 M128 *
N15 G01 G91 F1000 B-17*
...
HEIDENHAIN | TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 9/2016
Fraisage incliné dans le plan incliné (option 9) 12.3
dans un plan d'usinage incliné. Pour
Positionner à une hauteur de sécurité
Définir la fonction PLANE et l'activer
Activer M128
Régler l'angle d'inclinaison
Définir l'usinage dans le plan incliné
12
