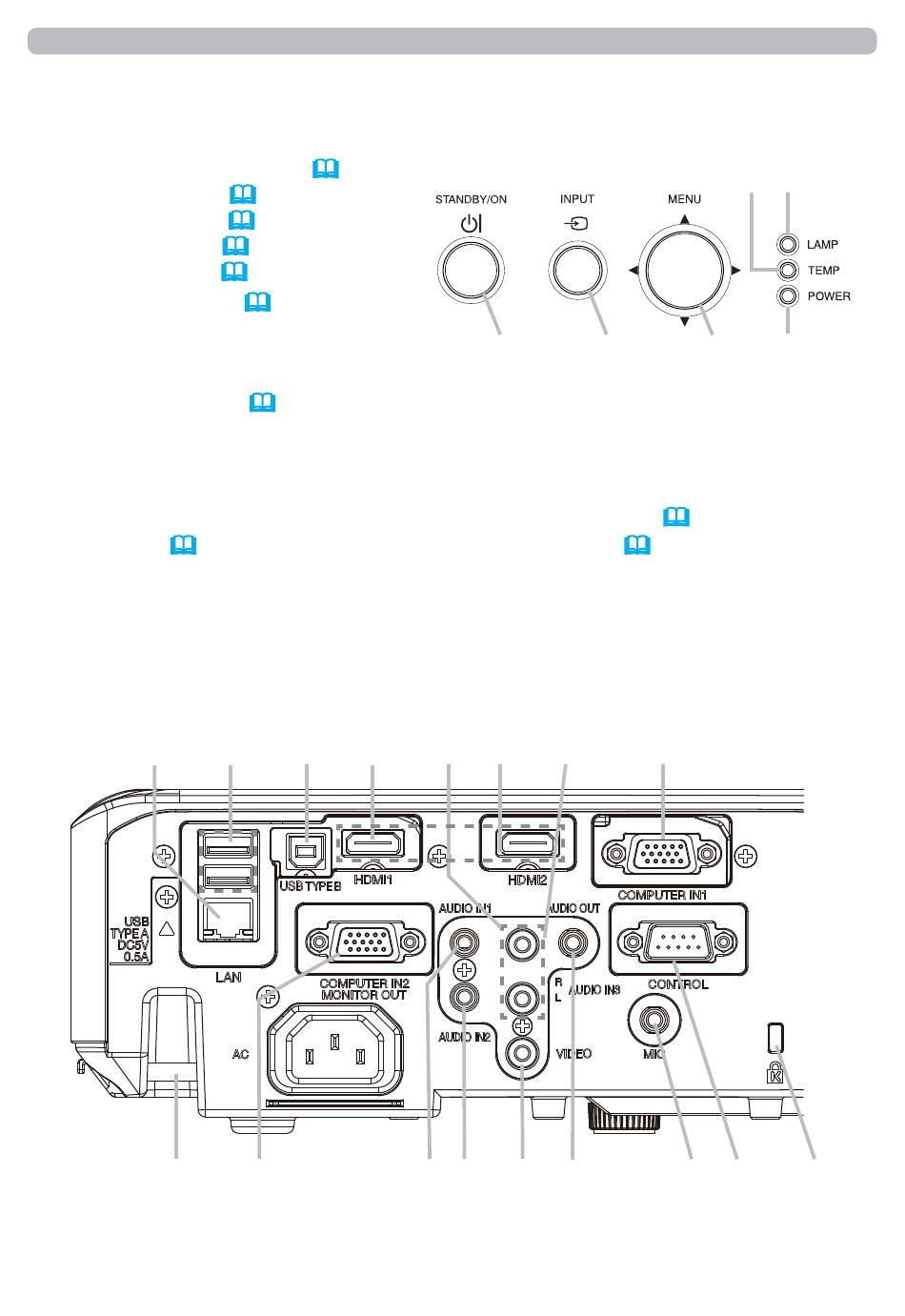

Identification des pièces composantes (suite)
Panneau de contrôle
(1) Touche STANDBY/ON (21)
(2) Touche INPUT (24)
(3) Touche MENU (32)
(4) Voyant LAMP (105)
(5) Voyant TEMP (105)
(6) Voyant POWER (105)
Panneau arrière (10~15)
(1) Port LAN
(2) Port USB TYPE A (x2)
(3) Port USB TYPE B
(4) Port HDMI (x2)
(5) Port MIC (15)
(6) Port AUDIO IN1
(7) Port AUDIO IN2
(8) Ports AUDIO IN3 (R, L)
(9) Port AUDIO OUT
(10) Port COMPUTER IN1
(1)
(15)
(voir page suivante)
(11) Port COMPUTER IN2 / MONITOR OUT
(12) Port CONTROL
(13) Port VIDEO
(14) Accroche de sécurité (17)
(15) Barre de sécurité (17)
(2)
(3)
(4)
(11)
(1)
(8)
(10)
(15)
(6) (7)
(13)
(9)
Introduction
(5)
(2)
(3)
(10)
(5)
(12)
(4)
(6)
(14)
