ITM. / ART. 1900645

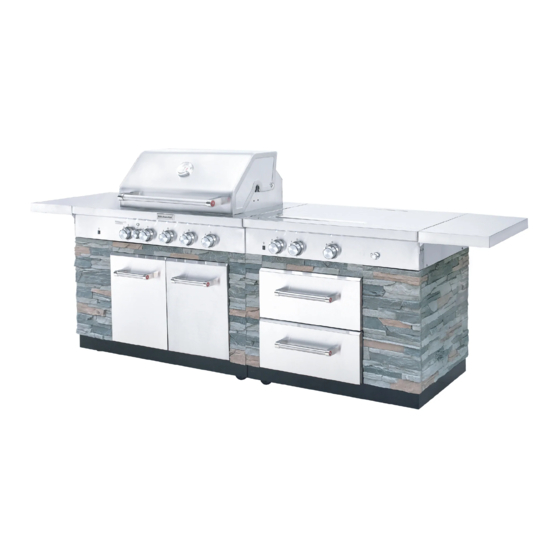

FREESTANDING OUTDOOR ISLAND GRILL
Installation Instructions and Use & Care Guide
For questions about features, operation/performance, parts, accessories or service, call: 1-877-373-2301
or visit our website at www.Kitchenaidgrills.com
Languages spoken: English, French, Spanish 8 a.m.-5 p.m., PST. Monday-Friday.
PIED EXTÉRIEUR ISLAND GRILL
Instructions d'installation et Guide d'utilisation et d'entretien
Pour des questions à propos des caractéristiques, du fonctionnement/rendement, des pièces, des accessoires ou du service,
composer le: 1-877-373-2301
ou visiter notre site web www.Kitchenaidgrills.com
Langues parlées: anglais, français, espagnol entre 8 h et 17 h, HNP, du lundi au vendredi.
ASADOR AL AIRE LIBRE DE ISLA
Instrucciones de instalación y Manual de uso y cuidado
Para consultas respecto a características, funcionamiento, rendimiento, piezas, accesorios o servicio técnico, llame al: 1-877-373-2301
o visite nuestro sitio de internet en www.Kitchenaidgrills.com
Lenguages ablados: Ingles, Frances y Espanol de 8 a.m.-5 p.m., PST. Lunes-Viernes.
Table of Contents / Table des matières / Índice................................................................................. 2
19000637A2
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS DE RÉFÉRENCE: À LIRE
SOIGNEUSEMENT.
IMPORTANTE, CONSERVE PARA FUTURA REFERENCIA: LEA CUIDADOSAMENTE.
FOR OUTDOOR USE ONLY. NOT FOR COMMERCIAL USE.
POUR USAGE EXTÉRIEUR SEULEMENT. À USAGE NON COMMERCIAL.
PARA EXTERIOR SÓLAMENTE. NO PARA USO COMERCIAL.
860-0003C (LP) 870-0003C (NG)
