18 | Installation de la tuyauterie
18.2.11 Pour retirer les tuyaux filés
Guide de référence de l'installateur et de l'utilisateur
94
AVERTISSEMENT
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt peut faire exploser la
tuyauterie filée.
Si ces instructions ne sont PAS suivies correctement, il peut en résulter des
dommages matériels ou des blessures corporelles, qui peuvent être graves selon les
circonstances.
Utilisez la procédure suivante pour retirer le tuyau filé:
1 Assurez-vous que les vannes d'arrêt sont entièrement fermées.

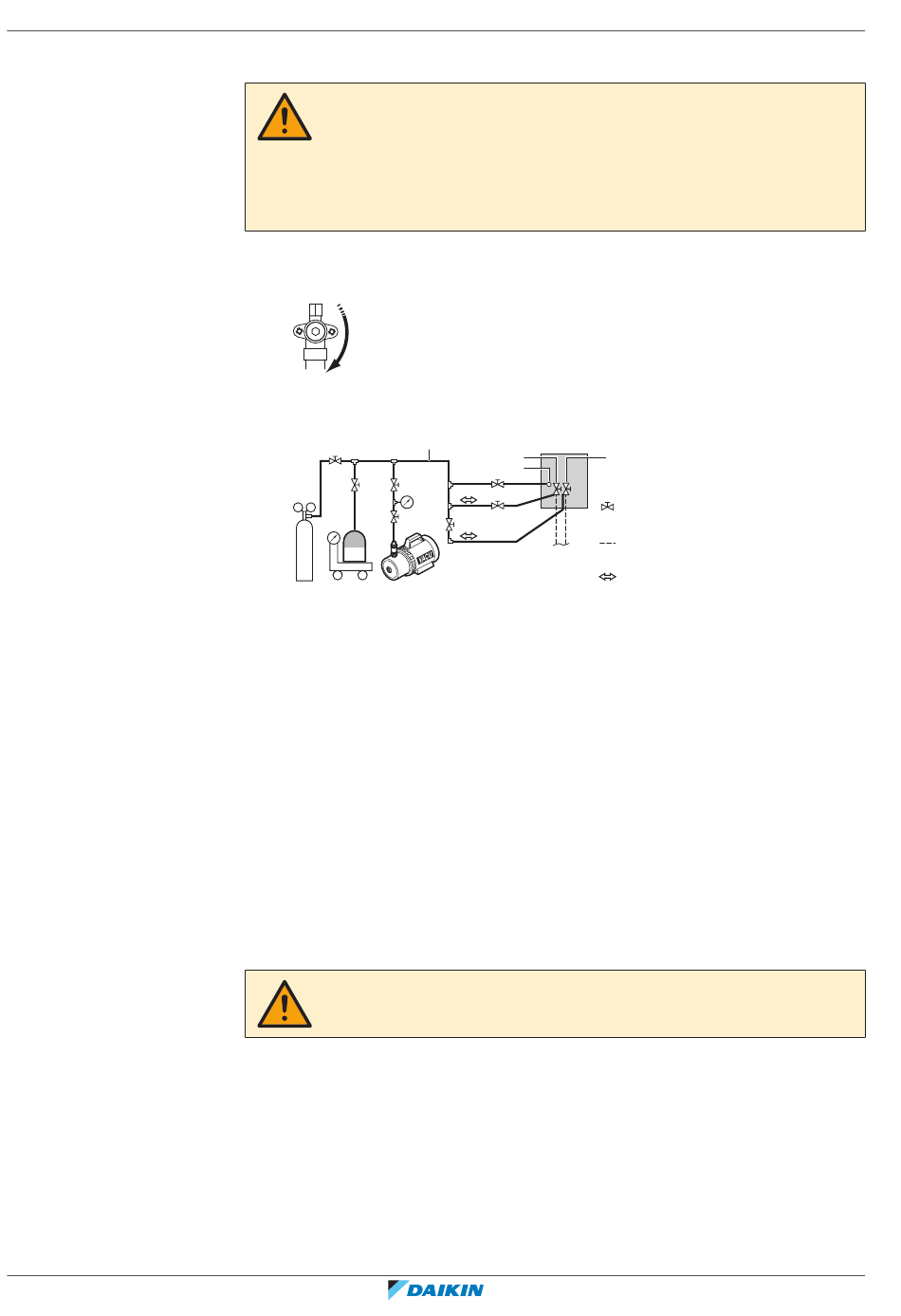

2 Raccordez l'unité de dépression/récupération à l'orifice de service de toutes
les vannes d'arrêt via un collecteur.
a
d
e
b c
a Collecteur à indicateur
b Azote
c Bascule
d Réservoir de réfrigérant R410A (système à siphon)
e Pompe à vide
f Tuyau de charge
g Orifice de recharge de réfrigérant
h Vanne d'arrêt de la conduite de gaz
i Vanne d'arrêt de la conduite de liquide
j Unité extérieure
k Vers l'unité intérieure
l Vanne d'arrêt
m Tuyau local
n Ecoulement du gaz
A Vanne A
B Vanne B
C Vanne C
3 Récupérer le gaz et l'huile de la tuyauterie filée à l'aide de l'unité de
récupération.
ATTENTION
Ne laissez pas les gaz s'échapper dans l'atmosphère.
4 Lorsque le gaz et l'huile sont complètement collectés de la tuyauterie filée,
débranchez le flexible de charge et fermez les orifices de service.
5 Coupez la partie inférieure des tuyaux de la vanne d'arrêt de gaz et de liquide
le long de la ligne noire. Utilisez un outil approprié (par ex. un coupe-tube).
f
j
i
g
A
B
C
k
h
l
m
n
Pompe à chaleur de la série VRV IV Q+
4P546229-1A – 2020.10
RXYQQ8~20U7Y1B
