B Booster ECS
C Chauffage d'appoint
a Fonctionnement limité de l'unité extérieure
b Fonctionnement normal de l'unité extérieure
c Booster ECS activé
d Chauffage d'appoint niveau 1 activé
e Chauffage d'appoint niveau 2 activé
5.7 Configuration d'un capteur externe de
température
Vous pouvez connecter un capteur externe de température. Il peut
mesurer la température ambiante intérieure ou extérieure. Daikin
vous recommande d'utiliser un capteur externe de température dans
les cas suivants:
Température ambiante intérieure
▪ Dans le cadre du contrôle par thermostat d'ambiance, l'interface
utilisateur est utilisée en tant que thermostat d'ambiance et
mesure la température ambiante intérieure. L'interface utilisateur
doit donc être installée dans un lieu:
▪ où la température moyenne de la pièce peut être détectée,
▪ qui n'est PAS exposé à la lumière directe du soleil.
▪ qui n'est PAS situé à proximité d'une source de chaleur,
▪ qui n'est PAS affecté par l'air extérieur ou par les courants d'air
générés par une ouverture/fermeture de porte, par exemple.
▪ Si cela n'est PAS possible, Daikin vous recommande de
connecter un capteur intérieur à distance (option KRCS01-1).
▪ Installation: pour connaître les consignes d'installation, reportez-
vous au manuel d'installation du capteur intérieur à distance.
▪ Configuration: sélectionnez le capteur de la pièce [A.2.2.B].
Température ambiante extérieure
▪ La température ambiante extérieure est mesurée au niveau de
l'unité extérieure. L'unité extérieure doit donc être installée dans
un lieu:
▪ du côté nord de la maison ou du côté de la maison où se
trouvent la plupart des émetteurs de chaleur,
▪ qui n'est PAS exposé à la lumière directe du soleil.
▪ Si cela n'est PAS possible, Daikin vous recommande de
connecter un capteur extérieur à distance (option EKRSCA1).
▪ Installation: pour connaître les consignes d'installation, reportez-
vous au manuel d'installation du capteur intérieur à distance.
▪ Configuration: sélectionnez le capteur extérieur [A.2.2.B].
▪ Lors de la suspension (reportez-vous à "8 Configuration" à la
page 45), l'unité extérieure est retournée pour réduire les pertes
d'énergie en veille. La température ambiante extérieure n'est alors
PAS lue.
▪ Si la température de départ voulue est la loi d'eau, il est important
que la température extérieure soit mesurée en permanence. C'est
une autre raison pour laquelle installer le capteur de température
ambiante extérieure en option.
INFORMATIONS
Les données du capteur externe de température ambiante
extérieure (moyennes ou instantanées) sont utilisées dans
les courbes de contrôle de la loi d'eau et dans la logique
de commutation chauffage/rafraîchissement automatique.
Le capteur interne de l'unité extérieure est toujours utilisé
pour protéger l'unité extérieure.
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - basse température Bibloc
4P313774-1C – 2012.11
6 Préparation
6.1 Préparation du lieu d'installation
N'installez PAS l'unité dans des endroits souvent utilisés comme
atelier. S'il y a des travaux de construction (par exemple, travaux de
découpe) occasionnant beaucoup de poussière, l'unité doit être
couverte.
Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
6.1.1 Exigences pour le lieu d'installation de
l'unité extérieure

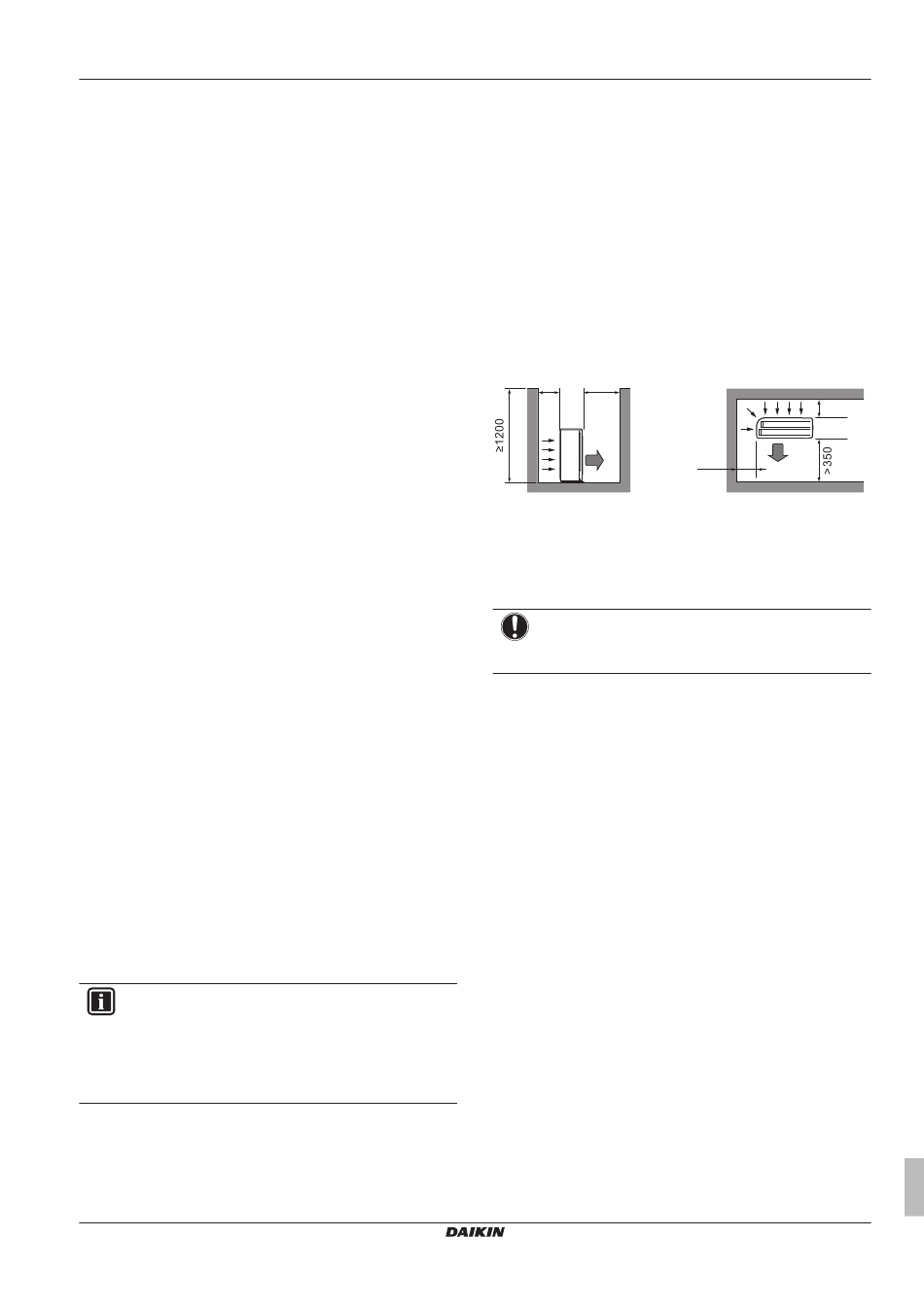

Prenez les directives suivantes en compte en matière d'espacement:
>250 >350
b
a
(mm)
a Sortie d'air
b Entrée d'air
Reportez-vous à la section "15.1 Dimensions et espace de service"
à la page 82 pour des informations plus détaillées concernant les
directives en matière d'espacement.
REMARQUE
▪ N'empilez PAS les unités les unes sur les autres.
▪ Ne suspendez PAS l'unité au plafond.
Prenez les directives suivantes en compte si l'unité extérieure est
soumise au vent et/ou à de faibles températures ambiantes:
Les vents forts (≥18 km/h) qui soufflent contre la sortie d'air de l'unité
extérieure peut entraîner un court-circuit (aspiration de l'air évacué).
Les conséquences peuvent être les suivantes:
▪ réduction de la capacité fonctionnelle,
▪ formation fréquente de givre lors du fonctionnement en mode de
chauffage,
▪ interruption du fonctionnement en raison de la faible pression,
▪ détérioration du ventilateur (si le ventilateur est exposé à un vent
violent en continu, il est possible qu'il se mette à tourner très
rapidement, jusqu'à ce qu'il se casse).
Nous vous recommandons d'installer une chicane lorsque la sortie
d'air est exposée au vent.
Nous vous recommandons d'installer l'unité extérieure avec l'entrée
d'air face au mur et NON directement exposée au vent.
6 Préparation
b >250
a
>250
(mm)
