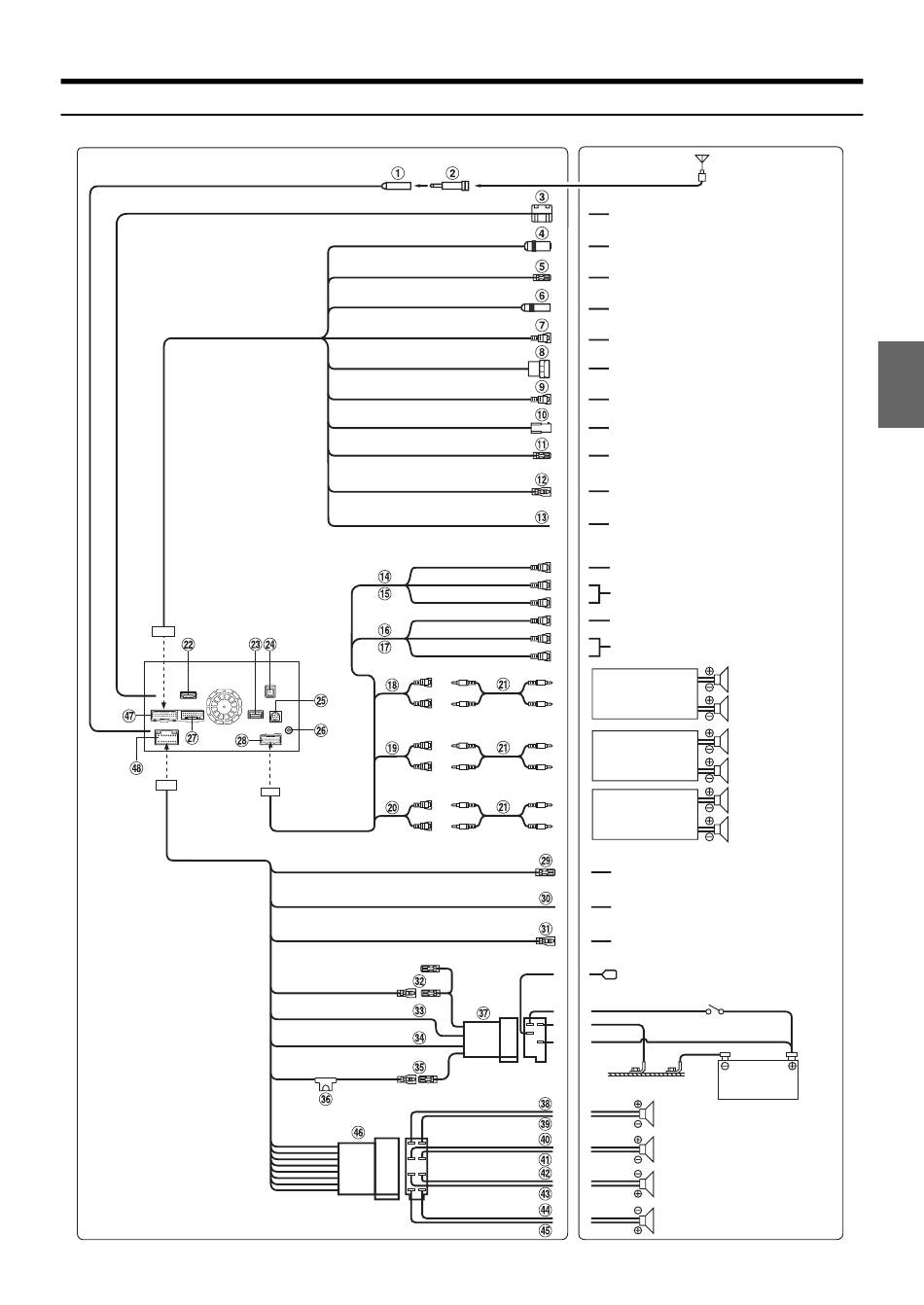

Raccordements

IPOD VIDEO
MIX CONT
(Vert/Blanc)
STEERING REMOTE
BEEP/NAVIRG
CAMERA1
CAMERA2
(Non utilisé pour le Mercedes-Benz ML.)
REMOTE OUT
(Brun)
REMOTE IN
(Brun)
SPEED SENSOR
(Vert/Blanc)
(Jaune)
(Rouge)
(Blanc)
(Jaune)
(Blanc)
(Rouge)
REMOTE TURN-ON
(Bleu/Blanc)
REVERSE
(Orange/Blanc)
PARKING BRAKE
(Jaune/Bleu)
IGNITION
(Rouge)
GND
(Noir)
POWER ANT
(Bleu)
BATTERY
(Jaune)
(Vert)
(Vert/Noir)
(Blanc)
(Blanc/Noir)
(Gris/Noir)
(Gris)
(Violet/Noir)
(Violet)
Antenne
Fiche d'antenne ISO
Vers le processeur audio
externe (PXA-H800, etc.)
À la borne de sortie vidéo de l'iPod
Vers la borne d'entrée de contrôle
du guide
Vers le boîtier d'interface de la
télécommande au volant
Vers la borne d'entrée du guide
Vers la caméra frontale/de recul
À la caméra arrière/autre
Vers le boîtier d'interface CAN
Vers le fil d'entrée de la
télécommande
Vers le fil de sortie de la
télécommande
Vers la ligne du capteur de vitesse
du véhicule
Vers la borne de sortie vidéo
Vers les bornes de sortie audio
Vers la borne d'entrée vidéo
Vers les bornes d'entrée audio
Arrière gauche
Amplificateur
Arrière droite
Avant gauche
Amplificateur
Avant droite
Caissons de
Amplificateur
graves
Vers l'amplificateur ou l'égaliseur
Vers le côté positif du fil du signal
du feu de recul du véhicule
Vers le fil du signal du
frein à main
Vers l'antenne électrique
Clé de contact
Batterie
Arrière gauche
Avant gauche
Enceintes
Avant droite
Arrière droite
(R, L)
(R, L)
