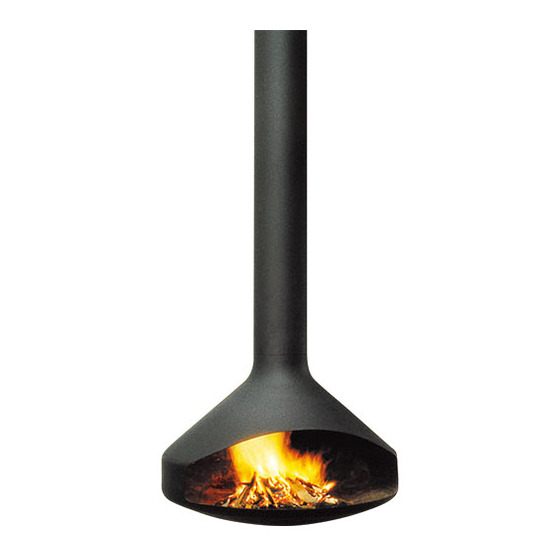

Focus Ergofocus Manuel D'installation

Masquer les pouces Voir aussi pour Ergofocus:

Télécharger ce manuel

Ergofocus

Manuel d'installation

Installation handbook

Manuale d'installazione

Installationshandbuch

Octobre 2021, V.1

Ø 213/219

platine de suspension

condotto in acciaio

Rauchrohr aus schwarzem Stahl

regolazione del tiraggio

dispositif de pivotement

sistema di rotazione

grille - grate - Griglia - Rost

trappe de vidange des cendres

tappo per lo svuotamento delli ceneri

Atelier Dominique Imbert s.a.s

34380 Viols le fort - France

téléphone : +33 (0)4 67 55 01 93

info@focus-creation.com

http://www.focus-creation.com

suspending plate

piastra

Aufhängeplatte

conduit en acier

steel flue

clé de tirage

damper

Rauchgasklappe

pivoting device

Drehsystem

ash removal hatch

Aschenlade

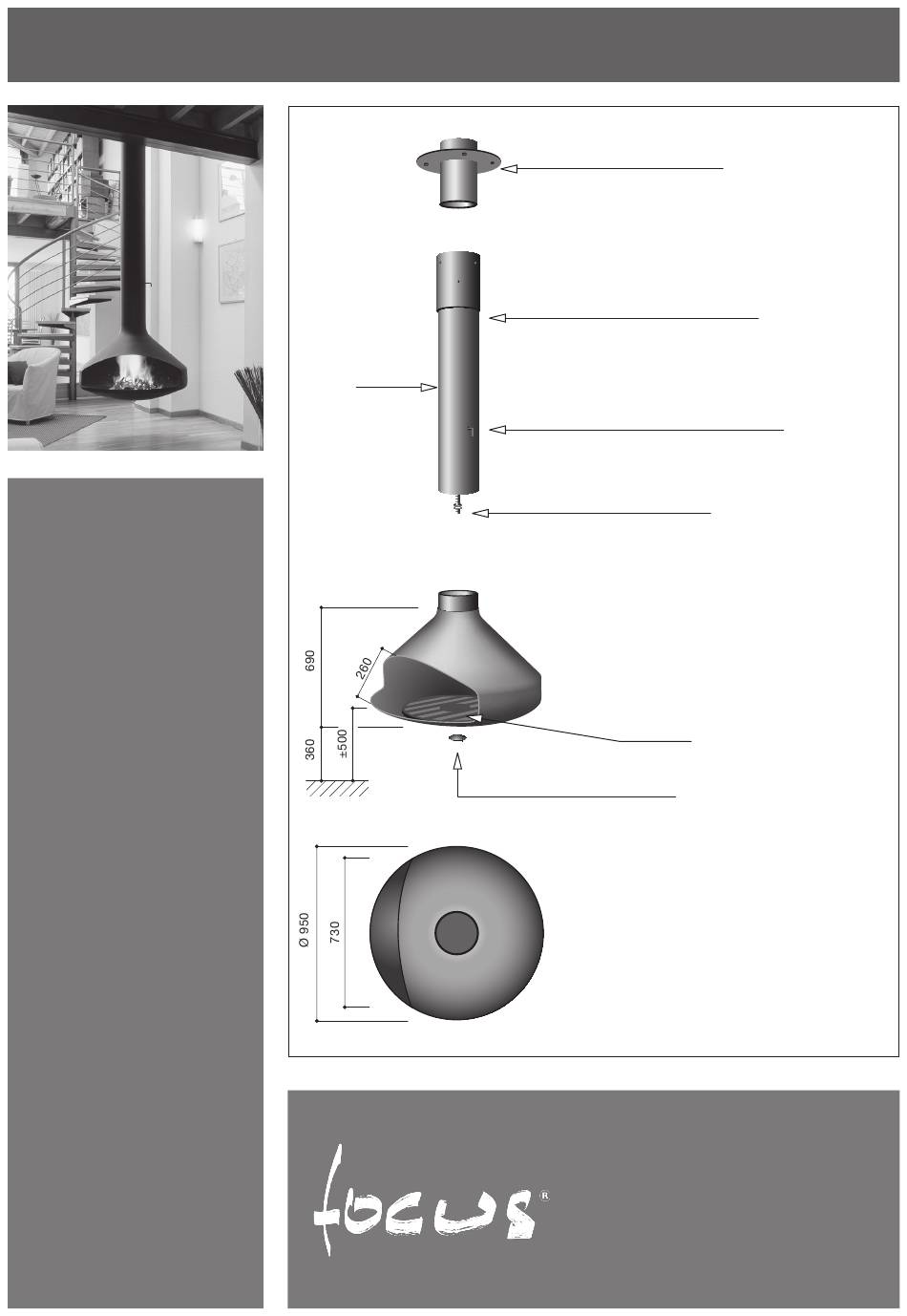

Page 1 Ergofocus © atelier dominique imbert, 2015 platine de suspension suspending plate piastra Aufhängeplatte conduit en acier steel flue condotto in acciaio Rauchrohr aus schwarzem Stahl Ø 213/219 clé de tirage damper regolazione del tiraggio Rauchgasklappe Manuel d’installation dispositif de pivotement...
Page 2 Ergofocus © atelier dominique imbert, 2015 mastic réfractaire refractory mastic mastice refrattario feuerfester Dichtungskitt Ø 160...
Page 3 Ergofocus © atelier dominique imbert, 2015 bas du conduit en acier noir low part of the black steel flue parte inferiore del condotto in acciaio nero Rauchrohrende aus schwarzem Stahl butées à billes ball bearings cuscinetti a sfera Axialkugellager manchon de départ de fumées...
Page 4 Ergofocus © atelier dominique imbert, 2015 Distances de sécurité par rapport aux matériaux combustibles. Safety clearance distances from combustible materials. Distanze di sicurezza da ogni materiale combustibile. Mindestabstand hinsichtlich der brennbaren Materialien x + 300 mini. matériaux incombustibles et non matériaux combustibles...
